Deje de desguazar metal: cómo se fabrican correctamente las piezas estampadas con troqueles

¿Qué son las piezas estampadas con matrices y por qué son importantes?

Levante cualquier soporte de metal, terminal eléctrico o clip de automóvil y probablemente esté sosteniendo un componente que comenzó como una lámina de metal plana. Alcanzó su forma final no mediante mecanizado o fundición, sino mediante una fuerza controlada aplicada por herramientas de precisión dentro de una prensa de estampado. Se trata de piezas estampadas y representan una gran parte de los componentes metálicos que se encuentran en todo, desde la electrónica de consumo hasta los equipos pesados.

¿Qué son las piezas estampadas?

Las piezas estampadas con matrices son componentes metálicos producidos presionando láminas de metal dentro o a través de herramientas endurecidas (llamadas matrices) que cortan, doblan o dan forma al material en una geometría específica en una o más carreras de prensa.

Entonces, ¿qué es exactamente un dado? Es una herramienta de precisión especializada,-única--diseñada para cortar y dar forma a láminas de metal con la forma o el perfil deseado. Las secciones de trabajo del troquel suelen estar hechas de acero para herramientas endurecible o carburo, y un troquel se utiliza para ejecutar operaciones precisas-perforación, corte, doblado y trefilado-que transforman la materia prima en piezas de estampado terminadas.

Imagine un cortador de galletas, pero que funcione con toneladas de fuerza, mantenga tolerancias tan estrictas como 0,0002 pulgadas y ejecute millones de ciclos sin perder precisión. Esa es la escala de ingeniería detrás de las matrices de estampado. A diferencia de los procesos sustractivos que eliminan material, los troqueles y el estampado trabajan juntos para remodelar el metal con un desperdicio mínimo, lo que hace que el proceso sea rápido, repetible y rentable-en volumen.

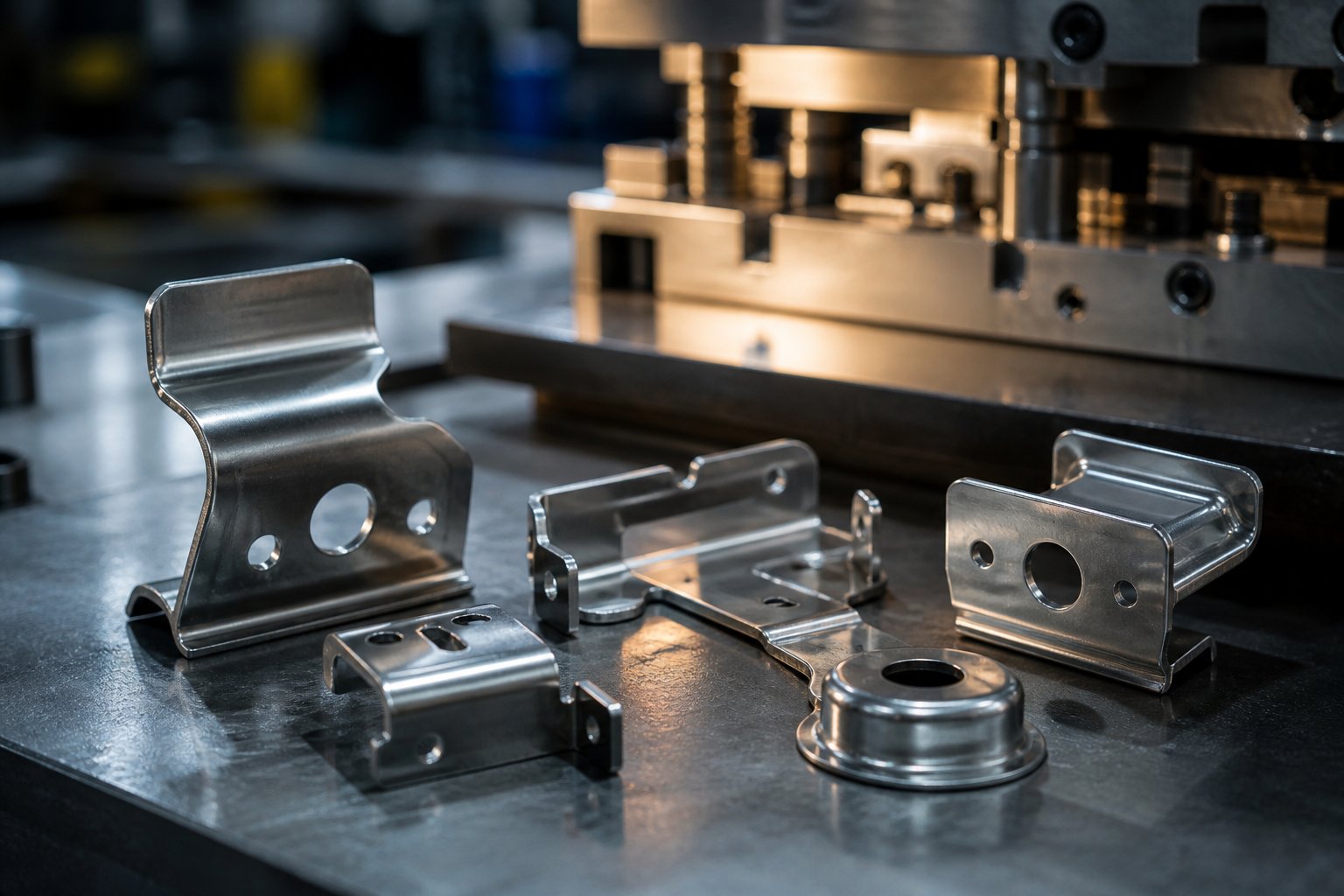

Por qué el diseño del troquel determina los resultados de las piezas

Aquí es donde la mayoría de los ingenieros se equivocan: especifican la geometría, las tolerancias y el material de una pieza en un dibujo sin considerar cómo las decisiones sobre las herramientas dictarán si esas especificaciones son alcanzables. La relación entre el diseño del troquel y la calidad de la pieza es directa e implacable.

Cada característica de una pieza estampada terminada se remonta a algo dentro del troquel:

• Calidad del bordedepende del espacio libre de corte entre el punzón y el bloque del troquel-normalmente alrededor del 10 % del espesor del material para un corte limpio.
• Precisión dimensionalSe basa en sistemas de guía, pilotos y la rigidez estructural de las zapatas que mantienen todo alineado carrera tras carrera.
• Acabado superficialestá influenciado por la condición de la superficie del troquel, el suministro de lubricación y la velocidad de formado.
• Consistencia geométricaen tiradas de producción largas depende de materiales-resistentes al desgaste y de intervalos adecuados de mantenimiento de los troqueles.

Cuando los troqueles golpean la chapa metálica, las herramientas no solo dan forma a una pieza-sino que codifican la calidad de cada pieza.Un troquel bien-diseñadoproduce miles de componentes idénticos sin operaciones secundarias. Uno mal diseñado genera desechos, rebabas, deriva dimensional y costosos tiempos de inactividad.

Este artículo adopta una-primera perspectiva. En lugar de catalogar los componentes del troquel de forma aislada, rastrearemos cómo cada decisión de herramental-tipo de troquel, selección de material, estrategia de separación y método de conformado-aparece en el componente terminado que tiene en la mano. Ya sea que esté especificando piezas estampadas para un nuevo producto o solucionando problemas de calidad en una línea existente, comprender qué son los troqueles y cómo dan forma a los resultados le brinda la ventaja para lograr que las piezas se fabriquen correctamente la primera vez.

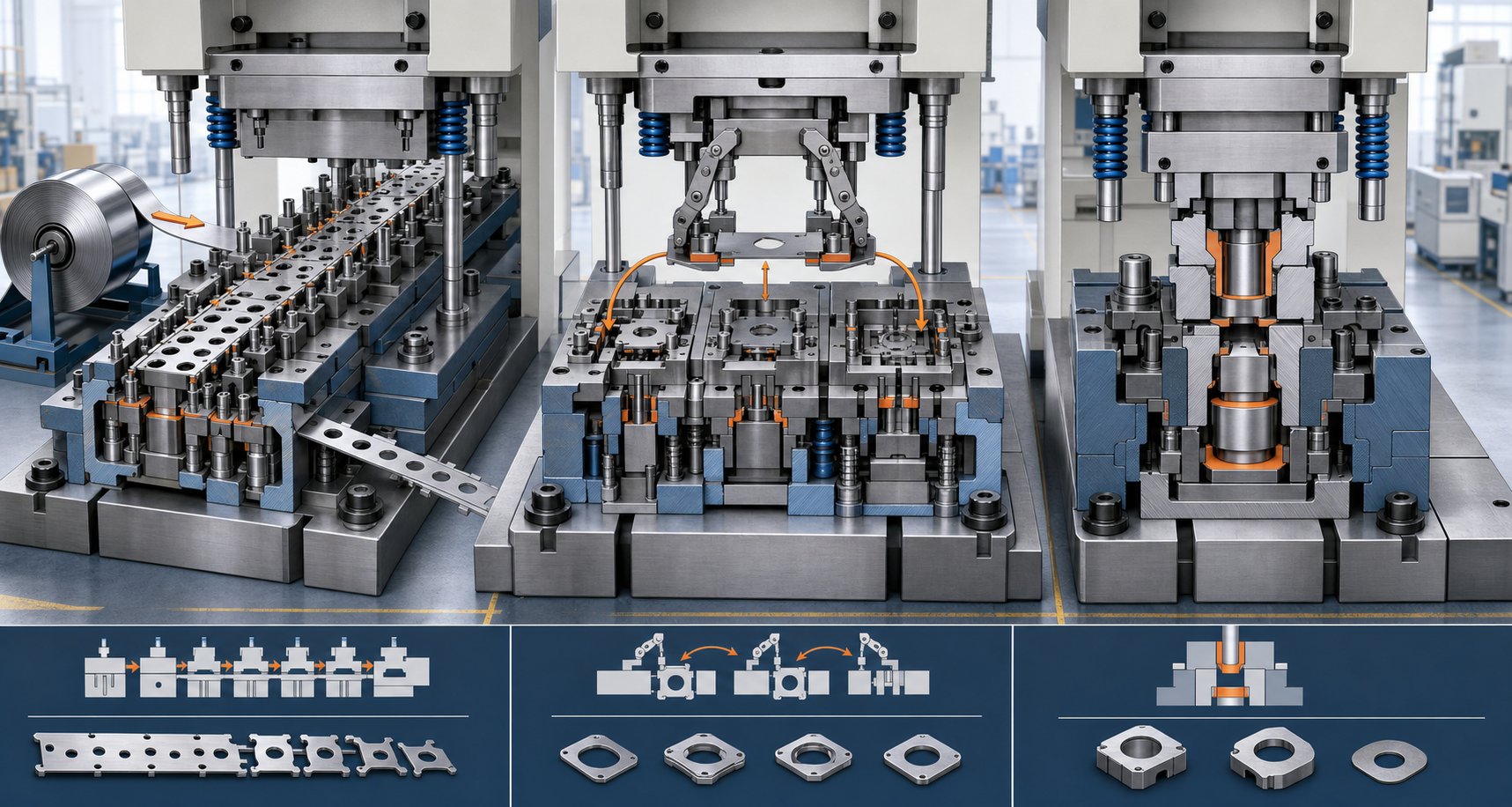

Tipos de troqueles de estampado y cuándo utilizar cada uno

El tipo de troquel es la primera bifurcación del camino. Si elige mal, pagará de más por herramientas que no necesita o tendrá problemas de calidad porque la arquitectura del troquel no coincide con la geometría de su pieza. Tres tipos principales de troqueles de estampado cubren la gran mayoría de escenarios de producción: progresivo, de transferencia y compuesto. Cada uno maneja diferentes combinaciones de complejidad, tamaño y volumen de piezas-y cada uno produce costos fundamentalmente diferentes-por-partes económicas.

¿Qué arquitectura de troqueles de estampación se adapta a su proyecto?? Eso depende de cómo se vea la pieza terminada, cuántas necesita y qué tan estrictas sean sus tolerancias.

Matrices progresivas para piezas complejas de alto-volumen

Los troqueles progresivos son los caballos de batalla del estampado de alto-volumen. Una tira continua de chapa metálica ingresa al troquel y avanza a través de una serie de estaciones, cada una de las cuales realiza una operación diferente: -perforar un agujero, hacer muescas en un borde, formar una curva y recortar un perfil. Cuando la tira llega a la estación final, una pieza completamente terminada se separa de la tira portadora.

Notará que los troqueles progresivos nunca liberan la pieza de trabajo entre operaciones. La propia tira actúa como transportador, manteniendo cada elemento en una alineación precisa de una estación a otra. Esto los hace ideales para piezas pequeñas y medianas-con múltiples características: contactos eléctricos, soportes, clips, conectores y terminales.

¿La compensación? Mayor costo inicial de herramientas y flexibilidad limitada para cambios de diseño una vez construido el troquel. Pero para tiradas de producción de cientos de miles o millones, el costo por pieza cae significativamente, lo que hace que los troqueles progresivos sean extremadamente económicos con el tiempo. Las velocidades de los ciclos son rápidas-a menudo de 100 a 1500 golpes por minuto dependiendo de la complejidad de la pieza-porque no hay manipulación manual entre operaciones.

Matrices de transferencia para piezas-estiradas grandes o profundas

Cuando una pieza es demasiado grande para permanecer conectada a una tira, o su geometría requiere embuticiones profundas y conformado tridimensional-complejo, intervienen los troqueles de transferencia. En lugar de moverse a través del troquel en una tira portadora, los espacios en blanco individuales se cortan primero y luego se transfieren mecánicamente entre estaciones independientes mediante pinzas o mecanismos de lanzadera.

Esta separación proporciona a las matrices de transferencia una ventaja clave: cada estación puede realizar operaciones de conformado pesado-embutición profunda, re-encintado y bridado-sin las limitaciones geométricas de la progresión de la tira. Los paneles grandes de automóviles, las carcasas cilíndricas y los componentes en forma de copa-profunda suelen requerir este enfoque.

Los troqueles de transferencia también ahorran material. Debido a que no hay una red de conexión entre las piezas (de la misma manera que los troqueles progresivos usan una tira portadora), se elimina ese desperdicio, lo que reduce los costos de material en cada pieza. La desventaja son tiempos de preparación más largos, mayor complejidad de herramientas y velocidades de ciclo ligeramente más lentas en comparación con el estampado progresivo.

Matrices compuestas para piezas planas de precisión

Los troqueles compuestos adoptan un enfoque completamente diferente. Realizan múltiples operaciones de corte-cortado y perforación, por ejemplo-en una sola pasada de prensa. Todo sucede simultáneamente y no secuencialmente. Esto los hace muy-adecuados para piezas planas que requieren una precisión posicional estricta entre elementos, como arandelas, cuñas, placas de contacto planas y juntas.

Debido a que todos los cortes se realizan a la vez, la relación entre los orificios, las ranuras y el perfil exterior permanece fija. No hay errores de posicionamiento acumulativos desde la transferencia de estación-a-estación. Para troqueles de estampado de chapa que producen geometrías planas simples en volúmenes moderados, los troqueles compuestos ofrecen una precisión excelente a un costo de herramientas más bajo que las alternativas progresivas.

La limitación es clara: los troqueles compuestos no pueden soportar el doblado, el conformado o la embutición profunda. Son una herramienta de un solo plano-. Si su pieza necesita alguna forma tridimensional-, necesitará una arquitectura de matriz de estampado diferente u operaciones secundarias posteriores.

Comparación de las arquitecturas de los tres troqueles

Marco de decisión: elección del tipo de matriz

Seleccionar entre estas tres arquitecturas no tiene por qué ser una conjetura. Siga estas preguntas en orden y la respuesta correcta suele resultar obvia:

1. ¿La pieza es plana, sin dobleces ni formas?En caso afirmativo, es probable que un troquel compuesto le proporcione la mejor relación entre precisión-y-coste.
2. ¿La pieza requiere múltiples operaciones (doblados, estirados, formas) además del corte?En caso afirmativo, necesita un dado progresivo o de transferencia.
3. ¿Puede la pieza permanecer unida a una tira portadora durante todas las operaciones?Si la pieza es lo suficientemente pequeña y no requiere embuticiones profundas, un troquel progresivo es su mejor opción en términos de velocidad y costo-por-pieza.
4. ¿La pieza es demasiado grande para la alimentación en tiras o requiere un embutición profunda más allá de lo que permite la progresión de las tiras?En caso afirmativo, un troquel de transferencia maneja la geometría sin compromiso.
5. ¿Cuál es su volumen de producción anual?Los grandes volúmenes (más de 100.000) justifican la inversión en herramientas en troqueles progresivos. Los volúmenes medianos pueden favorecer la transferencia o el compuesto dependiendo de la complejidad. Los volúmenes bajos pueden apuntar hacia matrices compuestas o herramientas más simples con operaciones secundarias.
6. ¿Qué tan estrictas son sus tolerancias?Si la planitud y la precisión de la posición del orificio son fundamentales en una pieza simple, los troqueles compuestos ofrecen los mejores resultados. Si la precisión entre funciones-por-funciones es importante en geometrías complejas, los troqueles progresivos con pilotos de precisión mantienen la coherencia.

El troquel de estampado que elija establece el límite de lo que su pieza terminada puede lograr:-sus tolerancias, su calidad superficial y su economía de producción. Pero la arquitectura es sólo la mitad de la ecuación. Dentro de cada uno de estos tipos de matrices, un conjunto de componentes críticos trabajan juntos para dar forma al metal, y comprender cómo interactúan esos componentes es lo que separa una buena pieza de una desechada.

Componentes clave de matrices de estampado que dan forma a sus piezas

Una arquitectura de troquel le proporciona el modelo, pero los componentes individuales del troquel de estampado dentro de esa estructura hacen el trabajo real. Cada uno juega un papel específico al cortar, guiar o controlar la chapa mientras se transforma en una pieza terminada. Cuando estos componentes del troquel funcionan en armonía, se obtienen bordes limpios, dimensiones precisas y calidad repetible tirada tras tirada. Cuando incluso un elemento está defectuoso, los defectos aparecen rápidamente.

Piense en un conjunto de matriz como un instrumento de precisión con docenas de piezas interdependientes. Comprender cómo cada pieza influye en el metal le brinda una ventaja real al especificar tolerancias o diagnosticar problemas de calidad en el piso de la prensa.

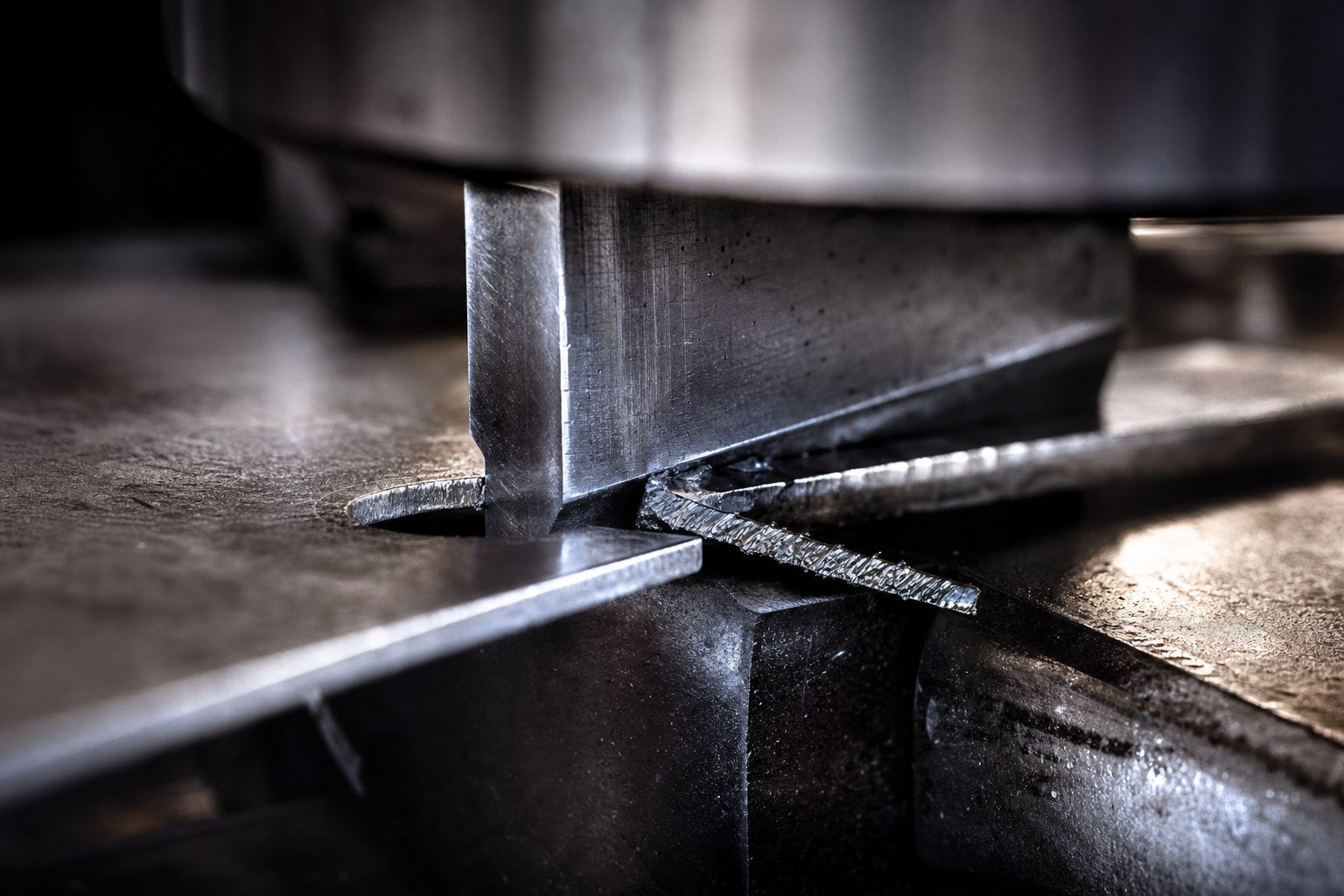

Interacción del bloque de punzón y matriz

La relación entre el punzón de chapa y el bloque de matriz es el corazón de cada operación de corte. El punzón desciende hacia la chapa mientras que el bloque de matriz proporciona el borde cortante opuesto debajo. La brecha entre estas dos superficies-conocida como espacio de corte-controla casi todo lo relacionado con la calidad del borde cortado.

Cuando se optimiza el espacio libre (normalmente5 a 15% del espesor del materialdependiendo de la aleación), el metal se corta limpiamente. El punzón empuja el material más allá de su resistencia al corte y la fractura se propaga limpiamente entre el borde del punzón y la abertura del bloque de matriz. El trozo cae libremente a través del bloque del troquel y el orificio o perfil restante tiene una zona de corte suave con mínimas rebabas.

Si ajusta ese espacio demasiado ajustado, aumentará la fuerza de corte, acelerará el desgaste del punzón y correrá el riesgo de romper la herramienta. Demasiado suelto y el material rueda en lugar de cortarse, produciendo bordes irregulares y rebabas de gran tamaño que requieren un acabado secundario. La geometría del orificio del bloque de troquel también afecta la retención de restos-si los restos no se expulsan limpiamente, se acumulan y dañan la siguiente pieza o el punzón mismo.

Zapatas, sistemas de guía y alineación

Imagine ejecutar una prensa a 600 golpes por minuto con las mitades superior e inferior desalineadas incluso por unas pocas milésimas de pulgada. Cada golpe aterrizaría des-centro, el espacio de corte se desplazaría hacia un lado y sus piezas mostrarían una calidad de borde desigual o una desviación dimensional. Por eso son tan importantes las zapatas y los sistemas de guía.

Las zapatas del troquel son placas gruesas de acero o aluminio que sirven como base estructural para todo el conjunto del troquel. El zapato superior lleva los golpes y los strippers; la zapata inferior sostiene los bloques de matriz, los elevadores y la placa de almohadilla de matriz que soporta las secciones de formación. Juntos, deben permanecer perfectamente paralelos y rígidos bajo carga.

Conectando los dos zapatos,pasadores guía y casquillosMantenga la alineación durante todo el recorrido de la prensa. Estos componentes rectificados de precisión-se fabrican con tolerancias de 0,0001 pulgadas. Los pasadores guía con rodamiento de bolas reducen la fricción y permiten velocidades de prensa más rápidas, mientras que los pasadores con fricción proporcionan escora adicional para resistir las fuerzas laterales. Ambos tipos garantizan que las mitades superior e inferior registren exactamente cada ciclo, manteniendo las piezas del troquel de estampado en la relación adecuada entre sí.

Elevadores, separadores y control de materiales

El corte y el conformado reciben toda la atención, pero los componentes de control de materiales determinan silenciosamente si su troquel progresivo funciona suavemente o se atasca cada cincuenta golpes.

Los elevadores elevan la tira de metal entre las estaciones para que despeje las superficies del bloque de matriz y cualquier característica formada debajo. Sin ellos, la tira se arrastraría por el troquel inferior, provocando rayones, atascos y errores de posición. Los elevadores accionados por resorte- elevan la tira a una altura constante, lo que le permite avanzar libremente hasta la siguiente estación.

Las strippers cumplen una doble función. Mantienen la hoja plana contra el bloque del troquel durante el corte (evitando la distorsión) y sacan el material del punzón a medida que se retrae. Sin un extractor, la chapa se levantaría con el punzón y perdería completamente su posición. Los decapantes mecánicos utilizan la presión de un resorte, mientras que los de uretano dependen de la compresión elástica-ambos mantienen el material donde pertenece.

Los pilotos son pasadores de precisión que ingresan en orificios previamente perforados a medida que la tira avanza hacia cada estación. Ellos-afinan la posición de la tira antes de realizar cualquier corte o formación, corrigiendo cualquier error de alimentación y asegurando que la precisión entre funciones-a-se mantenga dentro de las especificaciones en toda la pieza.

Referencia de componentes: qué hace cada pieza

• Golpes- Las herramientas de corte o conformado que presionan la chapa para crear orificios, perfiles o elementos moldeados.
• Bloques de matrices (botones)- Insertos endurecidos que proporcionan el filo de corte opuesto; el tamaño de su orificio se compensa más que el punzón en la holgura especificada.
• morir zapatos- Placas de acero superior e inferior que sirven como base estructural para montar todos los componentes de trabajo.
• strippers-Placas-con resorte o elementos de uretano que mantienen la hoja plana durante el corte y la desprenden del punzón al retraerse.
• levantadores- Rieles o pasadores accionados por resorte- que elevan la franja para una progresión suave entre las estaciones.
• pilotos- Pasadores de localización de precisión que ingresan en orificios pre-perforados para alinear la tira antes de cada operación.
• Ballestas- Elementos mecánicos o de gas nitrógeno que proporcionan fuerza controlada para extractores, elevadores y almohadillas de presión.
• Placas de respaldo- Placas endurecidas colocadas detrás de los punzones para distribuir las cargas de impacto y evitar que los cabezales de los punzones se incrusten en las zapatas más blandas.

Cada uno de estos componentes del troquel de estampado contribuye al resultado final de la pieza. Un piloto desgastado permite una deriva posicional. Un resorte extractor débil permite que el material se levante y se deforme. Una placa de respaldo agrietada permite que un punzón penetre en el zapato. El conjunto del troquel funciona como un sistema-y la calidad de su pieza es tan buena como el eslabón más débil de ese sistema.

Por supuesto, estos componentes no funcionan en el vacío. El material que está estampando-su espesor, dureza y ductilidad-impone exigencias a cada elemento dentro del troquel y dicta cuán agresivamente se desgasta cada uno con el tiempo.

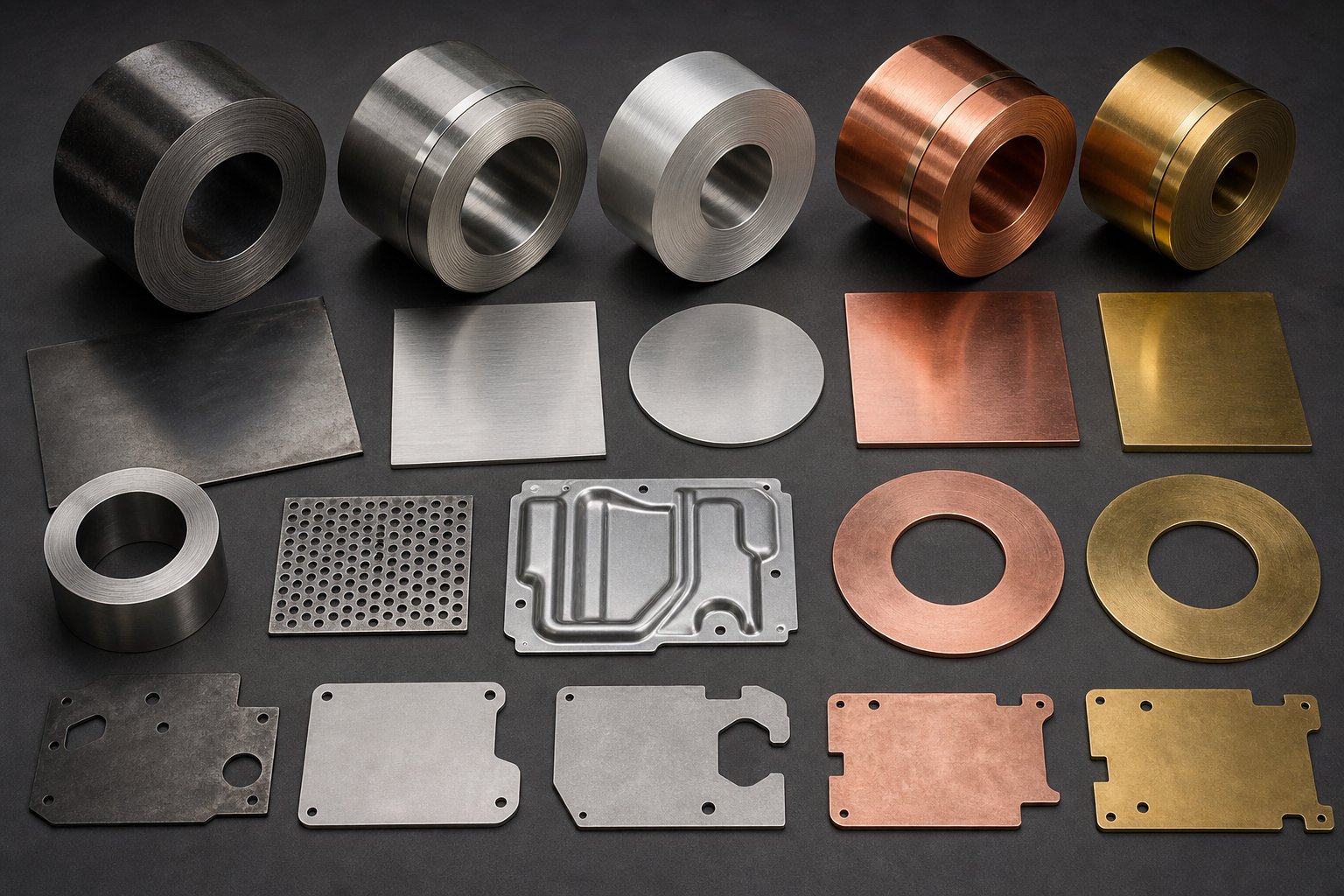

Cómo influye el material de la pieza de trabajo en la selección del troquel

Un troquel construido para acero dulce no funcionará de la misma manera cuando se le pase acero inoxidable. El material de la bobina dicta casi todos los parámetros de ingeniería dentro de la herramienta: espacio de corte, geometría del punzón, radios de formación, fuerza del resorte, tonelaje de la prensa e incluso el revestimiento de la superficie de los componentes de la herramienta. Ignore estos requisitos-impuestos por el material y quemará los punzones, generará rebabas excesivas o agrietará piezas durante el conformado.

Al especificar piezas estampadas con troqueles, la hoja de datos del material no es solo un detalle de adquisición-es el punto de partida para cada decisión sobre las herramientas. Cuatro propiedades son las más importantes: resistencia a la tracción, dureza, ductilidad y espesor. Cada uno cambia la forma en que se debe diseñar el troquel de chapa para producir piezas aceptables.

Consideraciones sobre el estampado de acero y acero inoxidable

El acero sigue siendo el material más común para componentes estampados, pero el "acero" cubre una amplia gama de comportamientos. El acero dulce (normalmente con una resistencia a la tracción inferior a 350 MPa) es tolerante:-se corta limpiamente, se forma sin una recuperación elástica excesiva y provoca un desgaste moderado del troquel. El acero inoxidable es un animal completamente diferente.

Los grados de acero inoxidable como 304 y 316 tienen resistencias a la tracción superiores a 500 MPa, se endurecen rápidamente durante el conformado y generan mucho más calor en la interfaz entre el punzón y el material. Para troqueles de estampado de acero que procesan estas aleaciones más duras, notará que varios ajustes de ingeniería se vuelven obligatorios:

• Espacios libres más estrictos- Los materiales más duros requierenmayores porcentajes de liquidaciónpara evitar la fractura prematura del punzón y fuerzas de corte excesivas. El acero inoxidable normalmente necesita entre un 10 y un 15 % del espesor del material por lado, en comparación con un 6-10 % para el acero dulce.
• Mayores fuerzas de formación- Los requisitos de tonelaje de prensa aumentan entre un 50 % y un 60 % cuando se pasa del acero dulce al inoxidable. Las prensas de tamaño insuficiente provocan un conformado incompleto, marcas de acuñación y un desgaste acelerado en todos los componentes de las herramientas.
• Compensación de recuperación elástica- La mayor relación entre rendimiento-y{2}}tracción del acero inoxidable significa una recuperación más elástica después de la flexión. Los diseñadores de troqueles deben doblarse entre 2 y 4 grados (a veces más) para alcanzar los ángulos objetivo, y es posible que los punzones para formar punzones necesiten radios modificados para tener en cuenta el retroceso.
• Desgaste acelerado del troquel- La naturaleza abrasiva del acero inoxidable exige acero para troqueles de estampado de primera calidad para la construcción de punzones y bloques de troqueles. Los aceros para herramientas D2 o M2, a menudo con recubrimientos de TiN o AlCrN, se vuelven necesarios para mantener el filo de los bordes durante tiradas de producción más largas.

¿El resultado? Los troqueles de estampado de acero fabricados para acero inoxidable cuestan más por adelantado porque requieren mejores materiales, tolerancias de fabricación más estrictas y marcos de prensa más robustos. Pero esa inversión se amortiza con una calidad constante de las piezas y con intervalos más largos entre reafilados.

Comportamiento de las aleaciones de aluminio y cobre en matrices

El aluminio plantea un conjunto de desafíos completamente diferente al proceso de estampado. Tiene aproximadamente un-tercio de la densidad del acero y es relativamente blando-lo que parece que debería ser fácil de estampar. En la práctica, esa suavidad crea problemas que el acero nunca crea.

El mayor problema con los troqueles de estampado de aluminio es la irritación. El aluminio es un metal "pegajoso" que tiende a soldar en frío-partículas microscópicas sobre la superficie del troquel durante el contacto a alta-presión. Una vez que comienza el desgaste, se forma una bola de nieve: cada golpe posterior recoge más material, raya la siguiente pieza y, finalmente, daña el troquel más allá del simple pulido. Prevenir el irritamiento requiere una estrategia de múltiples-capas:

• Recubrimientos para troqueles- Los recubrimientos PVD como el nitruro de titanio (TiN) o el carbono-similar al diamante (DLC) crean una barrera antiadherente-entre el aluminio y la superficie del acero para herramientas.
• Acabado superficialEl pulido - de espejo-de las superficies de formación reduce la fricción-el calor generado, que es el principal desencadenante del desgaste del adhesivo.
• Selección de acero para herramientasLos aceros - con alto contenido de-vanadio (como el CPM 10V) ofrecen una resistencia superior al desgaste adhesivo que provoca el aluminio.
• Lubricación especializadaLos fluidos sintéticos sin -cloro-brindan una lubricación límite sin manchar la superficie de aluminio.

El aluminio también presenta una recuperación elástica pronunciada-más que el acero-porque su módulo de elasticidad es aproximadamente un-tercio del del acero (aproximadamente 10 000 ksi frente a 30 000 ksi). Las curvaturas que mantendrían el ángulo en el acero retrocederán significativamente en el aluminio, lo que requerirá funciones de sobre-flexión excesiva o alivio de tensión-integradas en el troquel.

Las aleaciones de cobre y latón se encuentran en el otro extremo del espectro de suavidad. Se forman fácilmente con una recuperación elástica mínima, pero su suavidad significa que son propensos a marcar la superficie debido a superficies rugosas del troquel. El estampado de cobre generalmente requiere herramientas pulidas y ajustes cuidadosos de la presión del decapante para evitar daños cosméticos. Por el lado positivo, las aleaciones de cobre provocan muy poco desgaste del troquel, por lo que la vida útil de las herramientas es excelente incluso con aceros para herramientas estándar.

Cómo el espesor del material impulsa la ingeniería de troqueles

Independientemente de la aleación, el espesor del material es la variable más influyente en el cálculo del espacio libre. La fórmula estándar-de la industria es sencilla:

Espacio libre de corte (por lado)=Espesor del material x Coeficiente de espacio libre

ElEl coeficiente de holgura suele oscilar entre el 5 % y el 10 %.del espesor del material, dependiendo de la dureza de la aleación y de la calidad del borde deseada. Las aplicaciones de precisión utilizan el extremo inferior (alrededor del 5%) para obtener mínimas rebabas y superficies lisas. El estampado general utiliza del 8 al 10 % para prolongar la vida útil del troquel y reducir las fuerzas de corte.

Por ejemplo, estampar acero dulce de 1,0 mm con un coeficiente del 8 % proporciona un espacio libre de 0,08 mm por lado. Cambie a acero inoxidable de 2,0 mm al 12 % y obtendrá 0,24 mm por lado-un aumento triple que exige dimensiones de bloque de matriz y tamaños de punzón completamente diferentes.

El grosor también impulsa estas decisiones relacionadas:

• fuerza del golpe- Los materiales más gruesos requieren más fuerza de corte, lo que significa secciones transversales-de punzón más grandes para evitar pandeo.
• Fuerza de separación- El material más grueso agarra el punzón con más fuerza, lo que exige resortes o cilindros de nitrógeno más fuertes para pelar el material de manera confiable.
• Tamaño mínimo de característica- La regla general es que el diámetro del orificio más pequeño no debe ser menor que el espesor del material. Golpee cualquier cosa más pequeña y correrá el riesgo de romper la herramienta.
• Radios de formación- El radio de curvatura mínimo escala con el espesor. El acero normalmente permite un radio de curvatura igual a 1T (una vez el espesor), mientras que el aluminio a menudo requiere 2T o 3T para evitar grietas.

Comparación de materiales para piezas estampadas

La selección de materiales no solo determina lo que va en la bobina-sino que influye en cada decisión sobre las herramientas, desde la dureza del punzón hasta el tonelaje de la prensa y los intervalos de mantenimiento. Obtener estos parámetros correctamente en la etapa de diseño evita los problemas posteriores que afectan la calidad de la producción: rebabas que crecen demasiado rápido, curvaturas que no mantienen el ángulo y superficies que marcan o irritan dentro de los primeros mil trazos.

Esos problemas posteriores merecen su propio examen. Incluso con materiales y espacios libres perfectamente combinados, pueden aparecer defectos específicos en la producción-y cada uno de ellos se remonta a una causa raíz controlable dentro del troquel.

Defectos comunes en piezas estampadas y cómo prevenirlos

Incluso una matriz perfectamente diseñada produce eventualmente una pieza defectuosa. La diferencia entre una operación de estampado bien-realizada y una operación con muchos desperdicios-se reduce a comprender por qué ocurren los defectos y abordar las causas fundamentales antes de que se agraven. Rebabas, recuperación elástica, arrugas, grietas y adelgazamiento son los cinco defectos que representan la mayoría de las piezas estampadas rechazadas. Cada uno de ellos se remonta directamente a una condición de herramienta específica o a un parámetro de proceso que se puede controlar.

Control de la formación de rebabas y del espacio de corte

Las rebabas son bordes elevados y afilados que se forman a lo largo del perfil cortado de una pieza estampada después de perforar, cortar o recortar. Son la queja más común en la producción de piezas estampadas y casi siempre apuntan a un problema de espacio entre los punzones de metal y el bloque de matriz.

Esto es lo que sucede dentro del troquel durante una carrera de corte: el punzón hace contacto con la lámina, la empuja más allá de su resistencia al corte y el material se fractura a lo largo de una línea que conecta el borde del punzón con el borde del bloque del troquel. Cuando se optimiza el espacio libre, esas líneas de fractura se unen limpiamente, produciendo una zona de corte suave con un vuelco mínimo y una rebaba apretada y casi invisible. Cuando el espacio libre es demasiado estrecho, las fuerzas de corte aumentan y el material se rasga en lugar de cortarse. Cuando el espacio libre es demasiado grande, el metal rueda hacia el espacio antes de fracturarse, dejando un borde irregular y rebabas de gran tamaño.

La pauta de la industria para el acero dulce es 5-8% del espesor del material por lado. El acero inoxidable y las aleaciones de mayor resistencia elevan ese rango al 10-15%. Obtener este número correctamente en la etapa de diseño es fundamental, pero es sólo la mitad de la batalla.

El desgaste del troquel introduce una segunda variable. A medida que los punzones y bloques de troqueles pasan por la producción, sus bordes cortantes se redondean gradualmente. Este embotamiento progresivo aumenta efectivamente el espacio funcional más allá de su valor diseñado y la altura de las rebabas crece incrementalmente con cada mil golpes. El monitoreo de la altura de las rebabas durante la producción proporciona una señal de alerta temprana cuando es necesario reafilar o reemplazar el punzón. Una pieza que medía 0,05 mm de rebaba en el momento de la instalación podría aumentar hasta 0,15 mm en el golpe número 200.000-mucho más allá de los límites aceptables para muchas aplicaciones.

Prevención de recuperación elástica, arrugas y grietas

Los defectos de formación son más complicados que los defectos de corte porque implican el comportamiento del material bajo tensión en lugar de una simple medición del espacio libre.

recuperación elásticaEs la recuperación elástica del metal después de que se libera la fuerza de flexión. La pieza vuelve parcialmente a su forma plana original, lo que le deja con un ángulo de curvatura que está unos grados fuera del objetivo. Los materiales de alta-resistencia exhiben más recuperación elástica porque retienen más energía elástica. Las soluciones incluyenCompensar el ángulo del troquel durante el diseño.(sobre-doblado en la cantidad de recuperación elástica esperada), usando golpes de fondo o acuñación que deforman plásticamente el vértice de la curvatura y agregando nervaduras de refuerzo cerca de la línea de curvatura para bloquear la geometría.

ArrugasAparece como hebillas-en forma de ondas en el reborde o la pared de las piezas dibujadas. Ocurre cuando la tensión de compresión excede la resistencia de la hoja al pandeo-generalmente porque la fuerza del soporte del espacio en blanco es demasiado baja o los cordones de tracción no restringen el flujo del material de manera efectiva. El problema suele resolverse aumentando la presión del portapiezas, optimizando la geometría del cordón de tracción y ajustando la distribución de la lubricación.

AgrietamientoOcurre cuando la deformación por tracción excede el límite de ductilidad del material. Lo verás en radios de curvatura estrechos,-esquinas profundas y áreas donde el material se adelgaza excesivamente. Las causas fundamentales más comunes incluyen-radios de punzón demasiado pequeños, trefilado agresivo en una sola etapa-y mala alineación de la dirección de la fibra. Las estrategias de prevención se centran en distribuir la tensión: radios más grandes, conformado en varias etapas, recocido intermedio para embuticiones profundas y alinear las curvaturas críticas a lo largo de la dirección de la fibra en lugar de hacerlo de manera paralela a ella.

El papel de las muescas de derivación en el flujo de materiales

El estampado progresivo añade una categoría de defecto que otros tipos de troqueles no enfrentan: errores dimensionales relacionados con la mala alimentación-. Cuando la tira no avanza la distancia de paso exacta entre trazos, todas las características de la pieza se salen de su posición. Aquí es donde las muescas de derivación negativas y positivas en matrices de estampado de chapa se vuelven esenciales.

Una muesca de derivación (también llamada muesca de paso o muesca francesa) es una pequeña sección de material cortada de uno o ambos bordes de la tira en las estaciones iniciales de un troquel progresivo. El propósito de las muescas de derivación en los troqueles de estampado es triple: proporcionan un tope mecánico sólido que evita la sobrealimentación, eliminan la curvatura del borde que de otro modo causaría que la tira se desplace de manera desigual y crean una superficie de referencia para los sensores de verificación de longitud de alimentación-.

Muescas de derivación negativas cortan materiallejosdesde el borde de la tira, creando una ranura abierta en la que se acopla un bloque de tope. Las muescas de derivación positivas lanzan una pequeña pestaña hacia abajo, creando una característica sobresaliente que se registra contra una superficie de tope en el troquel. Ambos enfoques controlan la progresión de la tira, pero sirven para diferentes contextos de diseño. Las muescas negativas son más comunes en tiras más anchas y gruesas donde la curvatura del borde es una preocupación. Las muescas positivas (estilo lanza-y-brida) funcionan bien para transportadores angostos porqueendurece el transportador y ayuda a la alimentaciónsin producir un trozo suelto que requiera expulsión.

Comprender el propósito del conformado de chapa con muescas de derivación ayuda a explicar por qué algunos troqueles progresivos funcionan sin problemas mientras que otros se atascan constantemente. Sin estas muescas, ni siquiera los servoalimentadores de alta-precisión pueden garantizar que la tira no se desplace más allá de su posición prevista.-un atasco grave puede estrellar un troquel completo, lo que cuesta mucho más que la pequeña cantidad de material que consume la muesca.

Defecto-a-Referencia de solución

• Rebabas excesivas- Causa: bordes cortantes desgastados o espacio entre el punzón-y-el troquel incorrecto. Solución: mantenga el espacio libre adecuado (5-15% del espesor del material por lado dependiendo de la aleación), reafile o reemplace los punzones según lo programado y verifique la alineación de la herramienta.
• recuperación elástica- Causa: recuperación elástica en curvaturas, especialmente en materiales de alta-resistencia. Solución: sobre-doblar según el ángulo compensado, utilizar trazos de fondo/acuñación o agregar elementos de refuerzo.
• Arrugas- Causa: fuerza insuficiente en el portapiezas o restricción inadecuada del cordón de tracción. Solución: aumentar la presión de retención, rediseñar los cordones de extracción y optimizar la forma del espacio en blanco para controlar el flujo de material.
• Agrietamiento- Causa: la tensión de tracción excede la ductilidad del material en radios agudos o embuticiones profundas. Solución: aumente los radios de conformado, utilice el trefilado de varias-etapas, seleccione material de mayor-ductibilidad y alinee los dobleces en la dirección de la fibra.
• adelgazamiento de materiales- Causa: profundidad de dibujo excesiva o-radio de punzón/matriz demasiado pequeño que concentra la tensión. Solución: optimice el tamaño de la pieza en bruto, mejore la lubricación, reduzca la relación de estiramiento por etapa y redistribuya la tensión mediante simulación-de geometría de matriz guiada.
• Error de alimentación/desplazamiento dimensional- Causa: sobrealimentación de tiras o desviación posicional en troqueles progresivos. Solución: incorpore muescas de derivación para un control positivo del paso, mantenga la condición del pasador piloto y utilice sensores-de verificación de alimentación.

Cada uno de estos defectos se puede prevenir en la etapa de diseño de la matriz. El desafío es que las soluciones a menudo interactúan-la holgura de apriete para reducir las rebabas aumenta la fuerza de corte, lo que acelera el desgaste del punzón, lo que finalmente hace que las rebabas vuelvan a aparecer. La prevención eficaz de defectos requiere una visión a nivel de sistemas-de cómo funcionan juntos el espacio libre, el flujo de material, el diseño de muescas y los parámetros de conformado. Para troqueles progresivos complejos donde se cruzan la geometría de muesca de derivación, el control de rebabas y la optimización del flujo de material, trabaje con especialistas en herramientas experimentados comoYICHENpuede ayudar a los ingenieros a resolver estas variables interrelacionadas antes de que se lancen las herramientas duras.

La prevención de defectos es un lado de la ecuación de la calidad. El otro lado es saber cuánta calidad incorporar al troquel en primer lugar-y esa decisión depende del volumen de producción, la vida útil esperada de la herramienta y el sistema de clasificación que rige cómo se construyen los troqueles.

Decisiones sobre clasificación de matrices y volumen de producción

¿Cuánta calidad deberías incorporar a un troquel? No es una pregunta capciosa. La construcción excesiva de herramientas para un prototipo de 5000-piezas es una pérdida de dinero. Desarrollarlo para un compromiso anual de 3-millones de piezas desperdicia mucho más: debido al tiempo de inactividad, el retrabajo y el reemplazo prematuro de herramientas. La industria resuelve este problema mediante un sistema de clasificación de troqueles que relaciona la inversión en herramientas con la realidad de la producción.

Tres clases-A, B y C-definen el espectro de calidad de las herramientas de matriz y cada una tiene implicaciones específicas para las tolerancias de las piezas, el acabado superficial, la vida útil de las herramientas y el costo por pieza. Sin embargo, la mayoría de los ingenieros encuentran estos términos sin una explicación clara de lo que separa una clase de otra o cuándo cada uno tiene sentido económico.

Clases de troqueles y su significado para la calidad de las piezas

Piense en las clases de troqueles como niveles de precisión de ingeniería. Un troquel estándar en territorio Clase C se construye para un propósito fundamentalmente diferente al de un juego de troqueles de estampado Clase A diseñado para ejecutar millones de ciclos. Así es como se descomponen:

Clase A - Máxima precisión, máxima vida útil

Las herramientas de clase A se encuentran en la cima de la pirámide de calidad. Estos juegos de troqueles para estampado de metal están diseñados para brindar una confiabilidad extrema, fabricados con los aceros para herramientas más resistentes disponibles y fabricados con las tolerancias dimensionales más estrictas. Según Master Products Co., los troqueles Clase A sirven aplicaciones de producción de alta-calidad que incluyen componentes de precisión con geometrías complejas, tolerancias estrechas y acabados superficiales de primera calidad-paneles de carrocerías de automóviles y electrodomésticos, siendo los principales ejemplos.

La clase A se divide a su vez en dos subtipos:

• Tipo 1- Troqueles más grandes utilizados para estirar y estirar paneles exteriores. Estos producen piezas que son claramente visibles en el producto terminado, por lo que cada pieza estampada debe ser completamente lisa y libre de defectos-.
• Tipo 2- El mayor grado de precisión posible en la fabricación de herramientas. Construido con aceros para herramientas especializados, inserciones de carburo, cerámicas de alto-rendimiento y zapatas de aluminio. Si su proyecto involucra volúmenes extremadamente altos o tolerancias invariablemente estrechas, los troqueles progresivos Tipo 2 son la respuesta.

En algunas aplicaciones, una matriz Clase A producirá varios millones de piezas a lo largo de su vida útil sin necesidad de una reconstrucción importante. Esa longevidad proviene de la elección de materiales (carburo en puntos críticos de desgaste, aceros para herramientas de primera calidad en otros lugares) y métodos de construcción que priorizan la rigidez y la estabilidad térmica sobre los ahorros de costos iniciales.

Clase B - El caballo de batalla de la producción

Los troqueles de herramientas de clase B representan la categoría más común en el estampado comercial e industrial. Estos troqueles todavía se construyen con tolerancias estrechas de aceros para herramientas duraderos, pero están diseñados teniendo en cuenta un volumen de producción definido en lugar de estar diseñados para un servicio indefinido. Especificará una cantidad objetivo-digamos 500 000 piezas-y el troquel Clase B está diseñado para producir de manera confiable ese volumen con cierto margen más allá.

¿La diferencia práctica? La Clase B utiliza aceros para herramientas estándar D2 o A2 sin las inserciones de carburo ni los revestimientos exóticos que se encuentran en las construcciones de Clase A. Los sistemas de guía están rectificados-con precisión, pero es posible que no incluyan las mejoras-de rodamientos de bolas que extienden la vida útil del ciclo de alta-velocidad. El resultado es un juego de troqueles de estampado que ofrece piezas de excelente calidad con una menor inversión, entendiendo que los intervalos de mantenimiento serán más cortos y la vida útil total de la herramienta es finita.

Clase C - corto-herramientas de ejecución y prototipo

La clase C es el punto de entrada. Estos son troqueles de menor-coste adecuados para proyectos de volumen bajo- a medio-, ejecuciones de prototipos o aplicaciones donde no se requieren tolerancias estrictas ni acabados premium. Un troquel Clase C podría utilizar aceros para herramientas más blandos, sistemas de guía simplificados y una construcción menos compleja para mantener bajos los costos y los plazos de entrega.

¿Cuándo eliges la Clase C? Cuando necesita entre 500 y 10 000 piezas para validar un diseño, probar el ajuste en el mercado o producir un puente mientras se construyen las herramientas permanentes. Las piezas no igualarán la consistencia de la salida Clase A, pero serán funcionales y representativas de la geometría final.

El volumen de producción como marco de inversión

La selección de la clase de troquel no es subjetiva-está impulsada por las matemáticas. La pregunta fundamental es simple: ¿la reducción del costo por pieza derivada de mejores herramientas justifica una mayor inversión inicial?

Considere la lógica del punto de equilibrio. Un troquel Clase C puede costar 15.000 dólares, pero requiere operaciones de desbarbado secundario a 0,05 dólares por pieza. Un troquel Clase A para el mismo componente podría costar 80.000 dólares, pero elimina por completo esas operaciones secundarias. ¿A qué volumen el troquel caro se convierte en la opción más barata? En este ejemplo, alrededor de 1,4 millones de piezas. Por debajo de ese número, ganan las herramientas simples. Por encima de este nivel, la inversión Clase A se amortiza sola y sigue ahorrando dinero con cada golpe.

La elección del material dentro del troquel sigue la misma lógica. Las matrices de acero para herramientas cuestan 3-5 veces menos que sus equivalentes de carburo, pero la resistencia al desgaste del carburo puede ser de 10 a 30 veces mayor. Es posible que sea necesario reafilar un punzón de acero para herramientas cada 100.000 golpes. Un inserto de carburo en la misma estación podría realizar entre 2 y 3 millones de golpes antes de requerir atención. Para una producción de gran volumen, la matriz de carburo ofrece un costo total de propiedad más bajo a pesar del elevado precio inicial.

Los enfoques híbridos cierran la brecha. El uso de insertos de carburo en puntos críticos de alto-desgaste dentro del cuerpo de un troquel de acero para herramientas proporciona una resistencia al desgaste excepcional donde más importa y al mismo tiempo mantiene manejable el costo general del troquel. Los recubrimientos avanzados como TiN o TiCN aplicados a componentes de acero para herramientas también pueden extender significativamente la vida útil, reduciendo la brecha de rendimiento entre el acero sin recubrimiento y el carburo sólido sin la prima de costo total.

Niveles de volumen y recomendaciones de clases de matrices

1. Prototipo/pre-producción (menos de 5000 piezas)- Herramientas clase C. Espere una vida útil de la herramienta de 5000 a 50 000 golpes. Utilice aceros para herramientas estándar, construcción simplificada. Acepte tolerancias más amplias y planifique operaciones secundarias. Objetivo: validar la geometría de la pieza con una inversión mínima.
2. Volumen bajo (5.000-100.000 piezas al año)- Herramientas de Clase C o-de gama baja Clase B. Espere una vida útil de la herramienta de 50 000 a 500 000 golpes. Construcción de acero para herramientas con dureza moderada (58-62 HRC). Adecuado para piezas donde se aceptan tolerancias de ±0,1 mm.
3. Volumen medio (100.000-500.000 piezas al año)- Herramientas clase B. Espere una vida útil de la herramienta de 500 000-1 500 000 golpes con reafilados programados. Aceros para herramientas de alta-calidad (D2, A2), sistemas de guía de precisión e intervalos de mantenimiento diseñados. Este nivel a menudo representa el punto ideal donde la inversión en herramientas se equilibra con la economía por pieza.
4. Alto volumen (500.000-2.000.000 de piezas al año)- Herramientas Clase A Tipo 1. Espere que la vida útil de la herramienta supere los 2.000.000 de golpes. Aceros para herramientas de primera calidad con inserciones de carburo selectivas en estaciones de alto-desgaste. Tolerancias estrictas (±0,05 mm o mejor), operaciones secundarias mínimas y velocidades de ciclo optimizadas.
5. Volumen muy alto (2000,000+ piezas al año)- Herramientas Clase A Tipo 2. Espere una vida útil de la herramienta de 5000000+ golpes. Insertos de carburo completos en todas las estaciones de corte, materiales especializados para zapatas de troqueles y arquitecturas de troqueles progresivas diseñadas para lograr el máximo tiempo de actividad. El troquel en sí se convierte en un importante activo de capital con su propio cronograma de mantenimiento y programa de reconstrucción.

Observe el patrón: a medida que aumenta el volumen, invierte más en el troquel para reducir el coste por-pieza, eliminar operaciones secundarias, ampliar los intervalos de mantenimiento y minimizar el tiempo de inactividad. La clase de troqueles no se trata de prestigio-sino de hacer coincidir su inversión en herramientas con la realidad económica de su producción.

La elección de la clase correcta también determina qué operaciones de conformado puede soportar el troquel durante su vida útil. Una matriz Clase B que maneja cortes y perforaciones simples puede durar mucho más allá de su volumen nominal. Esa misma clase que intenta acuñar o embutir con alta-precisión o embutición profunda bajo tolerancias estrictas se desgastará más rápido porque las operaciones de conformado imponen cargas de compresión sostenidas en las superficies de las herramientas-cargas que exigen la resiliencia del material que solo proporciona una construcción de clase-más alta.

Operaciones de formación que definen la geometría de la pieza estampada

El corte separa el metal. La formación le da nueva forma. Cada componente estampado que va más allá de un perfil plano-cada soporte con una curvatura, cada alojamiento con una pared dibujada, cada contacto con una nervadura en relieve-debe su geometría a una operación de conformación realizada dentro de la matriz. Estas operaciones exponen la chapa a tensión, compresión o ambas controladas, y el equilibrio entre la fuerza aplicada y las propiedades del material determina si se obtiene una pieza precisa o un montón de chatarra.

Lo que dificulta el moldeado es que se trabaja en contra de la resistencia natural del metal a la deformación permanente. La hoja quiere saltar hacia atrás, doblarse, adelgazarse o agrietarse. Una estación de formación bien diseñada anticipa esas tendencias y las canaliza hacia un resultado predecible. Comprender cómo cada tipo de operación de troquelado transforma el material plano en una geometría tridimensional-le brinda la capacidad de especificar componentes de estampado que realmente se pueden producir-y solucionar problemas cuando las piezas salen de la prensa fuera de las especificaciones.

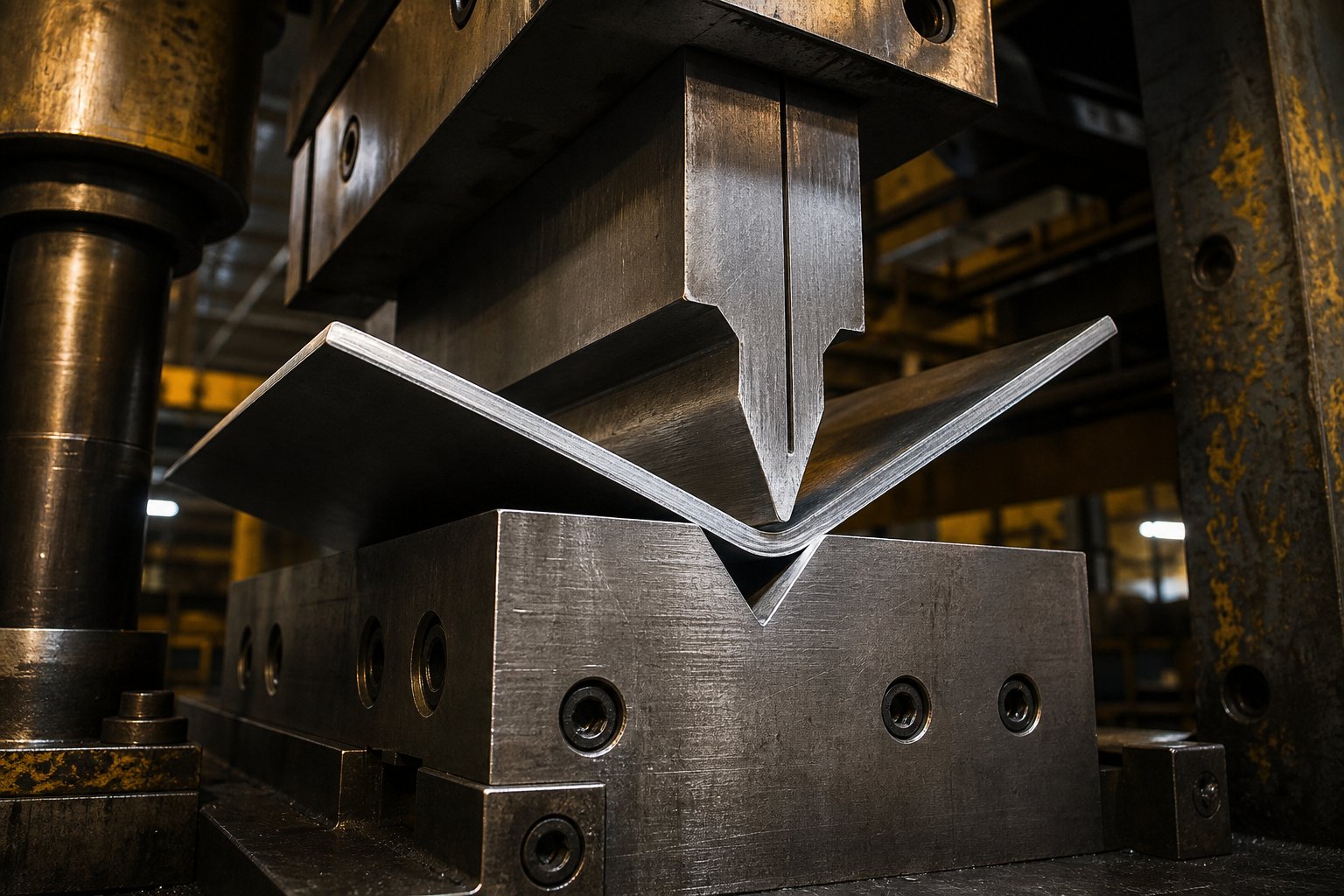

Operaciones de doblado y bridado en troqueles de estampación

El doblado es la operación de conformado más común en el estampado. Deforma la hoja a lo largo de un eje recto, creando características como pestañas, canales, soportes y bridas de montaje. Suena simple-pero lograr el ángulo de plegado correcto de manera consistente a lo largo de una tirada de producción es uno de los desafíos más difíciles en la fabricación de piezas estampadas.

Tres métodos principales de doblado aparecen dentro de los troqueles de estampado:

• V-flexión- El punzón fuerza la hoja hacia una cavidad en forma de V-en el bloque de matriz. El ángulo final depende de qué tan profundo penetre el punzón. El doblado por aire (donde el punzón no toca fondo) ofrece flexibilidad porque se pueden lograr diferentes ángulos con la misma herramienta. El tocar fondo (donde el punzón se asienta completamente) proporciona un control de ángulo más estricto pero lo bloquea en una geometría.
• U-doblar- El punzón introduce la hoja en un canal en forma de U-, formando dos dobleces paralelos en un solo golpe. Una almohadilla de presión debajo del punzón mantiene la hoja plana durante el proceso de formación, evitando que la parte inferior se doble. Este método crea secciones de canal y perfiles en forma de C-de manera eficiente.
• Limpiar la flexión- Se sujeta un borde de la hoja mientras un punzón limpia la parte libre a lo largo de un radio. Este enfoque funciona bien dentro de troqueles progresivos porque no requiere que la hoja se mueva con respecto al portador de la tira. Es el método de elección-para crear bridas y pestañas en piezas que permanecen conectadas a la tira durante el procesamiento.

Independientemente del método, cada curva introduce ambosCompresión en el radio interior y tensión en el radio exterior.. Ese estado de tensión dual es la razón por la que se producen grietas en la superficie exterior cuando el radio de curvatura es demasiado estrecho-el material literalmente pierde su elasticidad.

Existen reglas de radio de curvatura mínimo para evitar este fallo. La pauta general es que el radio de curvatura interior debe ser igual al menos a una vez el espesor del material (1T) para el acero dulce. Los materiales más duros necesitan más espacio: el acero inoxidable a menudo requiere de 1,5 T a 2 T, y las aleaciones de aluminio como 6061-T6 pueden necesitar de 2 T a 3 T dependiendo del temperamento y la dirección de la fibra.

La dirección de la veta es importante porque el metal es ligeramente más débil perpendicular a la dirección de laminado. Doblaral otro lado dela veta (perpendicular a la dirección del rollo) permite radios más estrechos sin agrietarse. Doblara lo largo dela veta fuerza a las fibras externas-propensas a agrietarse a estirarse en su orientación más débil. Cuando sea posible, oriente las curvas críticas a lo largo de la fibra.-Es una mejora gratuita en la formabilidad que no cuesta nada en complejidad del troquel.

El bridado sigue los mismos principios que el doblado, pero opera a lo largo de un eje curvo en lugar de uno recto. Una brida elástica (curva convexa) pone el borde exterior en tensión y corre el riesgo de romperse. Una brida retráctil (curva cóncava) comprime el borde exterior y corre el riesgo de arrugarse. Ambos requieren atención cuidadosa al ancho del ala y la geometría del relieve para mantenerse dentro de los límites del material.

Dibujo, acuñación y estampado para geometría de piezas complejas

Cuando una pieza necesita profundidad-una copa, un caparazón, una carcasa-una simple flexión no lo llevará allí. El dibujo, la acuñación y el estampado utilizan enfoques fundamentalmente diferentes para crear componentes estampados tridimensionales-a partir de material plano.

Embutición profunda

El embutición es la operación de conformado más exigente. Un punzón introduce una pieza plana en la cavidad de un troquel, transformándola en una pieza hueca en forma de copa-mediante un flujo de material controlado. La diferencia clave con respecto a otros métodos de conformado: el metal realmente fluyeenel dado en lugar de simplemente estirarse sobre una forma.

Un soporte de pieza en bruto-cargado a presión (almohadilla de dibujo) se coloca encima del borde exterior de la pieza en bruto y controla la cantidad de material que ingresa a la cavidad. Muy poca fuerza de sujeción y el metal se arruga al comprimirse hacia adentro. Demasiado y el material no puede fluir, lo que provoca adelgazamiento o desgarro en el radio del punzón. Ese equilibrio entre la presión del portapiezas y el flujo de material define si una operación de embutición tiene éxito o fracasa.

Las piezas embutidas-profundas incluyen cárteres de aceite, utensilios de cocina, paneles de puertas de automóviles, carcasas cilíndricas y cuerpos de latas de bebidas. La profundidad de embutición alcanzable depende de la ductilidad del material, la relación entre el diámetro de la pieza -y-el punzón y la lubricación. Para el acero dulce estándar, una relación de reducción del primer-diámetro (diámetro del bloque al diámetro del punzón) de aproximadamente 2:1 es típica. Las piezas más profundas requieren múltiples etapas de estirado con recocido intermedio para restaurar la ductilidad.

acuñar

El acuñado consigue lo que otros métodos de formado no pueden: tolerancias dimensionales extremadamente estrechas mediante una deformación plástica total. A diferencia de doblar o estirar-donde la recuperación elástica cambia la geometría final-el acuñamiento aprieta el metal bajo una presión tan extrema que prácticamente no se produce recuperación elástica. El material se adapta completamente a las superficies de la cavidad del punzón y de la matriz.

Imagina las monedas en tu bolsillo. Cada uno comenzó como una simple babosa y se comprimió en una forma perfectamente detallada sin ningún tipo de recuperación elástica. La acuñación industrial funciona de la misma manera, produciendo características con tolerancias tan ajustadas como ±0,01 mm. La desventaja es el tonelaje de la prensa: el acuñado requiere fuerzas de 5 a 10 veces mayores que el doblado con aire, lo que significa prensas más pesadas y una construcción de matriz más robusta. Por lo general, se reserva para áreas pequeñas o características específicas en lugar de partes enteras.

Realce

El estampado crea elementos elevados o empotrados estirando la lámina de metal hasta formar una depresión poco profunda. A diferencia del embutido, el estampado no implica un flujo significativo de material desde fuera del límite de la característica-el metal se estira localmente para adaptarse a la geometría del punzón. La profundidad alcanzable depende del espesor del material, la ductilidad y la geometría del radio del punzón.

Encontrará características en relieve en componentes estampados en todas partes: nervaduras de refuerzo en soportes, marcas de identificación en carcasas, patrones decorativos en paneles y hoyuelos de localización para la alineación del ensamblaje. Debido a que el estampado utiliza tensión para deformar el metal, intentar realizar trazos demasiado-profundos causa adelgazamiento y eventualmente división en los bordes de los trazos.

En-Ensamblaje del troquel: combinación de varias piezas dentro del troquel

Los troqueles progresivos y de transferencia más avanzados no solo forman piezas individuales-sino que las ensamblan. En-las operaciones de ensamblaje de troqueles combinan múltiples componentes estampados dentro del propio troquel, lo que elimina por completo los pasos posteriores de manipulación, fijación y unión.

¿Cómo funciona esto? Considere un conjunto de pieza mecánica estampada como un soporte con bisagras: una estación de matriz forma la base, otra forma el brazo de pivote y una estación posterior remacha, remacha o une ambas antes de que el conjunto terminado salga de la matriz. Cada golpe de prensa produce un conjunto completo de múltiples-componentes en lugar de piezas individuales que deben recolectarse, transportarse y unirse más tarde.

En-fijación de matriceses una de las aplicaciones más comunes. Las tuercas y los pernos remachables se alimentan, orientan y presionan automáticamente en los orificios pre-perforados mientras la tira aún está en el troquel. La fuerza de la presión desplaza el material hacia las ranuras socavadas del sujetador, creando una fuerte unión mecánica sin soldadura ni golpeteo. Algunas operaciones instalan seis o más sujetadores por ciclo de prensa, produciendo millones de piezas completamente ensambladas por año sin operaciones secundarias.

En-roscado de troqueles,-soldadura de troqueles y-remachado de troqueles se sigue una lógica similar: llevar la operación secundariaenel dado en lugar de realizarlo afuera. El beneficio va más allá del ahorro de mano de obra. Debido a que la pieza todavía está ubicada mediante pilotos y sujetada por extractores durante el ensamblaje, la precisión posicional es superior a la que puede lograr cualquier accesorio posterior. Estás ensamblando piezas en su punto de mayor certeza dimensional.

Comparación de operaciones de formado

Cada operación de conformado impone diferentes demandas en cuanto a materiales de herramientas, tonelaje de prensa y calidad de construcción de troqueles. Doblarse es accesible y tolerante. El dibujo requiere un cuidadoso ajuste del soporte en bruto y materiales de alta-ductibilidad. El acuñamiento exige una capacidad de prensa extrema pero ofrece una precisión inigualable. En-el ensamblaje de troqueles lleva la complejidad progresiva del troquel a su límite superior, pero elimina células de producción enteras aguas abajo.

La operación de conformado que elija no solo da forma a la pieza-sino que determina la estrategia de inspección necesaria para verificar esa forma. Las formas complejas introducen más variables, más posibilidades de desviación dimensional y más superficies que necesitan medición. Esa realidad hace que la verificación de la calidad y el mantenimiento del dado sean inseparables de las decisiones de conformado tomadas durante el diseño del dado.

Inspección de calidad y mantenimiento de troqueles para piezas consistentes

Un troquel de estampado no avisa cuando empieza a producir piezas defectuosas. La degradación es gradual-un filo se redondea ligeramente, un casquillo guía se afloja unas pocas micras, un resorte se fatiga y pierde presión. Las piezas todavía parecen estar bien a primera vista. Pero las mediciones cuentan la historia real. Sin una estrategia de inspección deliberada que se ajuste a sus requisitos de tolerancia, la desviación de la calidad puede ocurrir sin control durante miles de pasadas antes de que alguien note el problema en la línea de montaje o, peor aún, en el campo.

La inspección y el mantenimiento son dos caras de la misma moneda. Mide las piezas para verificar que cumplan con las especificaciones. Pero esas mismas mediciones también revelan el estado de la máquina que las produce. Una rebaba que crece 0,02 mm cada 50.000 golpes indica que el borde del punzón se está desgastando. Una posición del orificio que se desplaza 0,03 mm hacia un lado indica que los pasadores guía necesitan atención. Tratar los datos de inspección como una herramienta de diagnóstico-no solo como una puerta de aprobación/rechazo-transforma el control de calidad de una lucha contra incendios reactiva a un mantenimiento predictivo.

Métodos de inspección para la verificación de piezas estampadas

No todas las piezas necesitan el mismo nivel de escrutinio de medición. Una placa de cubierta decorativa con tolerancias generosas no garantiza la misma inversión en inspección que un conector aeroespacial con requisitos posicionales de ±0,025 mm. Hacer coincidir su método de inspección con su banda de tolerancia y volumen de producción mantiene los costos de calidad proporcionales al riesgo real.

Máquinas de medición de coordenadas (MMC)

Las CMM son el estándar de oro para piezas estampadas complejas con tolerancias geométricas estrictas. Una sonda táctil o un sensor óptico se mueve a través de la superficie de la pieza, registrando coordenadas 3D precisas que el software compara con el modelo CAD o las llamadas de GD&T. Las CMM verifican la posición real, la planitud, el paralelismo, las tolerancias del perfil y las relaciones angulares que ninguna herramienta más simple puede capturar de manera confiable.

¿Cuándo recurre a una CMM? Siempre que necesite verificar múltiples funciones interrelacionadas en una geometría compleja-patrones de orificios con referencia a superficies de referencia, ángulos de plegado en relación con funciones perforadas o posiciones de pared dibujadas-en relación con un plano de brida. La inspección de la CMM es exhaustiva pero relativamente lenta, lo que la hace más adecuada paraInspecciones del primer artículo (FAI), muestreo periódico durante la producción y validación final de piezas de dimensiones-críticas.

Comparadores ópticos y sistemas de visión

Los comparadores ópticos proyectan una silueta ampliada de la pieza en una pantalla, donde un operador la superpone a un perfil de referencia. Son rápidos, intuitivos y destacan en la verificación de perfiles 2D: contornos de bordes, radios, profundidades de muesca y geometrías de características pequeñas. Los sistemas de visión modernos automatizan este proceso con cámaras y algoritmos-de detección de bordes, midiendo docenas de características por segundo sin la subjetividad del operador.

Estas herramientas funcionan bien para piezas estampadas planas en las que la precisión del perfil es importante:-componentes en blanco, resultados de matrices compuestas- y piezas de matrices progresivas- en las que es necesario confirmar que los bordes recortados coincidan con la geometría deseada. Son más rápidas que las CMM para trabajos 2D, pero carecen de la capacidad 3D necesaria para funciones formadas.

Ir/No-Ir Medidores y medidores funcionales

Para una producción de gran-volumen donde la velocidad importa más que los datos de medición granulares, los medidores pasa/no-pasa proporcionan una verificación instantánea de pasa/falla. Un pasador de calibre endurecido verifica que un orificio esté dentro de la tolerancia: si el pasador de "pasar" entra libremente y el pasador de "no-va" no, el orificio pasa. Los medidores funcionales simulan la condición de acoplamiento-si la pieza estampada se asienta correctamente en el medidor, se asentará en su conjunto.

Estas herramientas no te lo dicencuántouna característica se desvía-solo si está dentro de los límites. Eso los hace ideales para las comprobaciones a nivel del operador-en la prensa, donde se necesita una respuesta rápida cada pocos cientos de pulsaciones sin tener que llevar piezas al laboratorio de inspección. Los calibradores y micrómetros de precisión complementan las comprobaciones de pasa/no-pasa proporcionando valores dimensionales reales cuando una medición se acerca al límite.

Perfilometría de superficie

Los requisitos de acabado superficial aparecen en los dibujos como indicaciones Ra (rugosidad promedio). Un perfilómetro arrastra un lápiz con punta de diamante-a lo largo de la superficie de la pieza y genera un perfil de rugosidad. Esto es importante para piezas estampadas que interactúan con sellos, superficies deslizantes o contactos eléctricos donde la textura de la superficie afecta directamente la función.

La perfilometría también detecta problemas de conformado invisibles para las comprobaciones dimensionales: marcas de matrices de superficies de conformado desgastadas, rayones de desechos atrapados entre el decapante y la tira, y patrones irritantes del estampado de aluminio. Si su especificación de acabado superficial es más estricta que Ra 0,8 micrómetros, la perfilometría debe ser parte de su protocolo de inspección regular.

Mantenimiento de matrices y su impacto en la consistencia de las piezas

He aquí una realidad que muchos ingenieros pasan por alto al especificar piezas estampadas de troqueles: el troquel que usted aprueba en el momento de la compra no es el mismo con 500.000 golpes. Cada ciclo elimina una cantidad microscópica de material de los bordes cortantes, redondea los radios de formación y carga el desgaste en las superficies guía. La pregunta no es si el troquel se degradará-sino cómo se gestiona esa degradación para mantener las piezas dentro de la tolerancia para el número máximo de golpes.

El mantenimiento preventivo de los componentes de la matriz de prensa sigue un ciclo programado, no un enfoque de esperar-hasta-que-se rompa.Arte Hedrick de Dieology LLChace una distinción fundamental: el verdadero mantenimiento de los troqueles implica afilar las secciones de corte debido al desgaste normal, reemplazar los resortes antes de que finalice su ciclo de vida esperado, limpiar los troqueles periódicamente e inspeccionar si hay clavijas o secciones sueltas. Si constantemente estás soldando almohadillas rotas, sacando piezas dañadas de las estaciones de extracción o reemplazando pilotos que se han cortado, eso es morir.reparar-y señala problemas sistémicos de diseño o configuración que el mantenimiento por sí solo no puede solucionar.

Cómo se manifiesta el desgaste en la calidad de las piezas

El desgaste de la matriz no afecta por igual a todos los componentes de las herramientas. Los filos cortantes se degradan más rápido porque experimentan la tensión localizada más alta. Así es como se manifiesta ese desgaste en sus piezas:

• Crecimiento de rebabas- A medida que los bordes del punzón se redondean, la holgura efectiva aumenta y la altura de las rebabas aumenta. El seguimiento de la altura de las rebabas a lo largo de los ciclos de producción le brinda una curva de desgaste directa para sus troqueles y punzones.
• Deriva dimensional- Los pasadores guía y los casquillos desgastados permiten que la zapata superior se desplace ligeramente en relación con la inferior, lo que provoca que las posiciones de los orificios y los bordes recortados migren de su valor nominal.
• Degradación de la superficie- Las superficies de encofrado desarrollan rayones microscópicos, marcas de irritación o patrones de pulido que se transfieren a todas las partes con las que entran en contacto.
• Variación del ángulo de curvatura- Los punzones de conformado desgastados con radios agrandados producen geometrías de curvatura ligeramente diferentes a las de las herramientas nuevas, lo que provoca una desviación angular en tiradas largas.
• Errores de alimentación- Los pilotos desgastados ya no corrigen la posición de la tira con la misma autoridad, lo que permite una desviación acumulativa de la alimentación que se muestra como errores de espaciado entre funciones-a-.

Programación de mantenimiento preventivo

Un programa de mantenimiento adecuado se basa en el número de golpes, no en fechas del calendario. Al dado no le importa si se ejecutó la semana pasada o el mes pasado-le importa cuántos ciclos ha completado desde su último servicio. Los intervalos de mantenimiento típicos incluyen:

• Cada 50.000-100.000 pulsaciones- Inspeccione los bordes cortantes en busca de desgaste, verifique la altura de las rebabas en las piezas de muestra, limpie los residuos de los canales de caída de babosas y verifique la condición del resorte.
• Cada 150.000-250.000 pulsaciones- Vuelva a afilar las secciones de corte (eliminando solo 0,05-0,1 mm por afilado para preservar el tratamiento térmico), reemplace los pilotos desgastados, inspeccione los espacios libres de los pasadores guía y vuelva a lubricar todas las superficies de desgaste.
• Cada 500.000-1.000.000 de pulsaciones- Inspección completa de desmontaje. Verifique la planitud y el paralelismo de la zapata del troquel, mida todos los espacios críticos, reemplace los resortes independientemente de la condición visible, inspeccione las superficies de encofrado con lupa y verifique la alineación de todas las estaciones.

Estos intervalos cambian según el material que se estampa. El acero inoxidable y las aleaciones de alta-resistencia aceleran considerablemente el desgaste-puedes reducir a la mitad los intervalos anteriores. El cobre y el aluminio blando los amplían. Las medidas reales de sus piezas le indican si el cronograma es lo suficientemente agresivo o necesita ajustes.

Reafilado versus reemplazo

Cada vez que se vuelve a afilar un bloque de punzón o matriz, se acorta. Esa pérdida de altura debe compensarse con cuñas debajo del componente para mantener la altura y el tiempo de cierre adecuados en relación con otras estaciones. Después de múltiples reafilados, la eliminación acumulativa de material eventualmente llega a un punto en el que el componente ya no proporciona suficiente compromiso o resistencia. En ese momento, el reemplazo es la única opción.

Los registros adecuados de cuánto material se ha eliminado de cada sección de corte le permiten predecir el momento del reemplazo en lugar de descubrir cuándo las piezas comienzan a fallar la inspección. Aquí es donde importa el papel de la zapata como base estructural.-Su planitud y rigidez deben permanecer estables incluso cuando se acumulan pilas de calzas debajo de las secciones rectificadas.

Puntos de control de calidad clave para piezas estampadas

• Condición del borde- Altura de la rebaba dentro de las especificaciones (normalmente menos de 0,1 mm para estampado general, menos de 0,05 mm para aplicaciones de precisión). Relación de banda de corte consistente en todos los perfiles de corte.
• Llanura- La pieza se encuentra dentro de la tolerancia de planitud especificada cuando se coloca sobre una placa de superficie de granito. Sin deformaciones, enlatado-de aceite ni distorsión por tensión residual de las operaciones de conformado.
• Posición del agujero- Posición real de todas las características perforadas dentro de las llamadas de GD&T, verificadas por CMM o medición óptica con referencia al dato primario.
• Ángulo de curvatura- Todas las características formadas dentro de la tolerancia angular (normalmente entre ±0,5 grados y ±1 grado, según la clase). Medido con transportadores, medidores de ángulos o CMM en puntos de medición definidos.
• Acabado superficial- Valores de Ra dentro de los requisitos de la leyenda. Sin marcas de troqueles, rayones irritantes ni manchas de lubricante en las superficies cosméticas.
• Precisión dimensional dentro de tolerancias especificadas- Las dimensiones generales de las piezas, el espaciado entre características y la conformidad del perfil se verifican con los requisitos del dibujo utilizando el método de inspección apropiado para la banda de tolerancia.

Cada punto de control retroalimenta el ciclo de decisión de mantenimiento. Cuando la condición del borde se degrada, se afila. Cuando las posiciones de los agujeros varían, usted inspecciona las guías. Cuando los ángulos de plegado cambian, se verifica la condición del punzón de formación. Las piezas en sí son la herramienta de diagnóstico más honesta que tiene para evaluar el estado de cada componente de la herramienta dentro del troquel.

La inspección detecta problemas. Mantenimiento los corrige. Pero el enfoque más eficiente es diseñar piezas que sean intrínsecamente indulgentes para producir-geometrías que toleren el desgaste normal de la matriz sin salirse de las especificaciones, características dimensionadas y espaciadas para dar a las herramientas espacio para respirar. Ahí es donde entra en juego el diseño-para-las reglas de estampación y donde los socios experimentados en herramientas pueden ayudar a los ingenieros a evitar especificar piezas que se ven muy bien en el papel pero que luchan contra el troquel en cada golpe.

Diseño-para-estampabilidad y recursos de herramientas expertos

La inspección y el mantenimiento mantienen un troquel funcionando correctamente. Pero el problema de calidad más barato de resolver es el que nunca se crea. Las piezas diseñadas teniendo en cuenta las limitaciones del estampado producen menos defectos, requieren herramientas menos agresivas y toleran el desgaste normal del troquel sin salirse de las especificaciones. La diferencia entre una pieza que estampa limpiamente y una que lucha contra el troquel en cada ciclo generalmente se reduce a un puñado de reglas de diseño aplicadas al principio de la fase CAD.

Entonces, ¿qué exige realmente la interacción entre la herramienta y la matriz de la geometría de su pieza? Se necesitan características que puedan cortarse, formarse y expulsarse sin llevar el comportamiento del material o la mecánica de las herramientas más allá de sus límites confiables. Cada regla a continuación se remonta a una realidad física dentro del dado-e ignorar cualquiera de ellas crea los defectos exactos cubiertos anteriormente en este artículo.

Diseño-para-reglas de estampación que los ingenieros deben seguir

Estas pautas se aplican ampliamente en todos los proyectos de diseño de troqueles de estampado. Representan el consenso de décadas de experiencia en matrices y herramientas de estampado de metal, resumidas en restricciones prácticas que se pueden aplicar durante el diseño de piezas:

1. Mantenga los diámetros de los agujeros iguales o superiores al espesor del material.Al perforar orificios más pequeños que el espesor original, se corre el riesgo de romper la herramienta. Para acero inoxidable y aleaciones de alta-resistencia, el diámetro mínimo del orificio debe ser2x espesor del material.
2. Mantenga una distancia mínima entre el orificio-y-el borde de 2 veces el espesor del material.Las características demasiado cercanas a un borde libre se distorsionan durante el corte porque el material circundante no puede soportar la carga de corte.
3. Separe los agujeros al menos a 2 o 3 veces el espesor del material.Un espaciamiento más estrecho hace que la superficie entre los agujeros se pandee durante las operaciones de formación posteriores.
4. Mantenga las características al menos 2,5 veces el espesor del material más el radio de curvatura alejadas de las líneas de curvatura.Cualquier cosa dentro de esta zona de deformación se estirará, cambiará o distorsionará cuando se forme la curva.
5. Agregue cortes de alivio de curvatura donde las curvaturas se encuentran con los bordes.El ancho del relieve debe ser igual al menos al espesor del material y la longitud del relieve debe exceder el radio de curvatura. Esto evita desgarros en la transición entre las secciones curvadas y planas.
6. Oriente las curvas críticas perpendiculares a la dirección de la fibra.Doblar a lo largo de la fibra permite radios más estrechos sin agrietarse-una mejora gratuita que no cuesta nada en complejidad de matrices.
7. Especifique el radio de curvatura interior igual o superior a 1T para acero dulce y 2T para aluminio.Los radios más estrechos concentran la tensión y provocan grietas en la superficie exterior de la curva.
8. Evite tolerancias innecesariamente estrictas.Reserve las especificaciones de ±0,05 mm para características donde el ajuste o la función realmente lo exigen. El valor predeterminado es ±0,1 mm o más para dimensiones no-críticas para reducir el costo de herramientas y extender la vida útil del troquel.
9. Estandarice los radios de curvatura en toda la pieza.Usar el mismo radio para todas las curvas reduce el número de estaciones de formación y simplifica el diseño del troquel.
10. Diseñe una longitud mínima de brida de 3 veces el espesor del material.Las bridas más cortas no pueden unir la abertura del troquel y no se formarán en absoluto. Objetivo 4x para obtener resultados limpios con una holgura adecuada del troquel.

Seguir estas reglas no limita la creatividad-sino que la canaliza hacia geometrías cuya producción es confiable. Las piezas diseñadas dentro de estas limitaciones funcionan a velocidades más altas, desgastan las herramientas más lentamente y ofrecen una calidad constante en tiradas de producción largas.

Asociación con expertos en herramientas para piezas estampadas complejas

Las reglas de diseño estándar manejan geometrías sencillas. Pero muchas aplicaciones exigen más: tolerancias estrictas en formas 3D complejas, producción de alto-volumen sin operaciones secundarias o troqueles progresivos donde la geometría de la muesca de derivación, la optimización del espacio libre y el flujo de materiales deben funcionar juntos sin problemas. Estos proyectos van más allá de lo que pueden abordar las pautas generales y requieren herramientas de estampado especializadas y experiencia en troqueles.

¿Cuándo debería contratar un socio dedicado al diseño de troqueles? Considéralo obligatorio cuando tu parte involucre alguno de los siguientes:

• Diseños complejos de troqueles progresivos con más de ocho estaciones.
• Multi-material o multi-componente en-conjunto de matriz
• Geometrías-estiradas profundas que requieren un flujo de material controlado e ingeniería de cordón de estirado
• Tolerancias inferiores a ±0,05 mm en características formadas
• Alto-volumen de producción (más de 500 000 al año) donde la eliminación de cada operación secundaria justifica la inversión en herramientas avanzadas

En términos de ingeniería, un troquel es mucho más que una herramienta de corte:-es un sistema de fabricación de precisión. El socio de herramientas adecuado ofrece capacidad de simulación, análisis de flujo de materiales y creación de prototipos iterativos que evitan revisiones costosas después de construir las herramientas duras. Entienden cómo el desgaste del punzón, la fuerza del extractor, el compromiso del piloto y el diseño de la muesca de derivación interactúan como un sistema en lugar de como variables aisladas.

Para ingenieros que enfrentan estos complejos desafíos de troqueles de estampado de metal-particularmente proyectos que involucran estructura de troquel personalizada, estrategias de control de rebabas, optimización del espacio libre e ingeniería avanzada de flujo de materiales-Troquel de estampado de YICHENLas soluciones lo conectan con especialistas en herramientas que trabajan en toda la gama de complejidades del diseño de troqueles. Su enfoque en el desarrollo de troqueles progresivos y de transferencia, incluido el diseño de elevadores, la ingeniería de muescas de derivación y la gestión de holguras de precisión, los convierte en una opción sólida cuando su proyecto exige más de lo que-las herramientas disponibles-pueden ofrecer.

Ya sea que esté especificando su primer componente estampado u optimizando un troquel de producción existente, el camino hacia resultados consistentes pasa por los mismos fundamentos: diseñar dentro de los límites del material y del proceso, elegir la arquitectura de troquel adecuada para su volumen y asociarse con expertos que comprendan cómo cada decisión dentro de la herramienta se refleja en la pieza terminada que tiene en sus manos.

Preguntas frecuentes sobre piezas estampadas con troqueles

1. ¿Qué es un troquel en estampado de metal?

Una matriz es una herramienta de precisión especializada hecha de acero para herramientas endurecido o carburo que corta, dobla o forma láminas de metal en una geometría específica bajo una fuerza de presión controlada. Consta de mitades superior e inferior que contienen punzones, bloques de matrices, extractores, elevadores y sistemas de guía que trabajan juntos para transformar material plano en componentes terminados. Los troqueles pueden ejecutar operaciones como perforación, corte, doblado y trefilado, manteniendo tolerancias tan estrictas como 0,0002 pulgadas en millones de ciclos de producción.

2. ¿Cuáles son los tres tipos principales de matrices de estampado?

Las tres arquitecturas principales de troqueles de estampado son troqueles progresivos, de transferencia y compuestos. Los troqueles progresivos mueven una tira de metal continua a través de estaciones secuenciales para piezas complejas de alto-volumen a 100-1500 golpes por minuto. Los troqueles de transferencia mueven mecánicamente piezas en bruto individuales entre estaciones independientes, manejando piezas grandes o embutidas demasiado grandes para la progresión de la tira. Los troqueles compuestos realizan múltiples operaciones de corte simultáneamente en un solo golpe, brindando las tolerancias más estrictas para piezas planas de precisión como arandelas y cuñas.

3. ¿Cómo se evitan las rebabas en las piezas estampadas?

La prevención de rebabas comienza con la optimización del espacio de corte entre el punzón y el bloque del troquel, normalmente 5-8 % del espesor del material por lado para acero dulce y 10-15 % para acero inoxidable. Más allá de los ajustes de espacio inicial, es esencial mantener los bordes cortantes afilados durante el reafilado programado, ya que el desgaste del troquel aumenta progresivamente la altura de las rebabas a lo largo de los ciclos de producción. El monitoreo de la altura de las rebabas a intervalos regulares proporciona una advertencia temprana cuando se necesita servicio de herramientas. La alineación adecuada de las herramientas, el tonelaje correcto de la prensa y la rigidez adecuada de la zapata también contribuyen a lograr bordes limpios con una formación mínima de rebabas.

4. ¿Cuál es la diferencia entre los troqueles de estampado Clase A, Clase B y Clase C?

Las clases de troqueles representan niveles de calidad de herramientas que se adaptan a los requisitos de volumen de producción. Los troqueles de clase A utilizan aceros para herramientas de primera calidad con inserciones de carburo, logran las tolerancias más estrictas y duran 2-5 millones o más de golpes, adecuados para volúmenes que superan las 500 000 piezas al año. Los troqueles de clase B utilizan aceros para herramientas estándar de alta-calidad como D2 o A2 con una vida útil definida de 500 000 a 1 500 000 golpes, ideal para volúmenes medianos. Los troqueles Clase C ofrecen una construcción de menor costo para la creación de prototipos o tiradas cortas de menos de 50 000 golpes, aceptando tolerancias más amplias a cambio de tiempos de entrega más rápidos y una inversión inicial reducida.

5. ¿Qué son las muescas de derivación en los troqueles de estampado progresivo?

Las muescas de derivación son pequeñas secciones de material cortadas de los bordes de la tira en las primeras estaciones de un troquel progresivo para controlar la progresión de la alimentación de la tira. Las muescas de derivación negativas eliminan material para crear ranuras abiertas que enganchan los bloques de tope, evitando la sobrealimentación. Las muescas de derivación positivas lanzan las lengüetas hacia abajo para registrarlas contra las superficies de tope, endureciendo los transportadores estrechos y controlando el paso. Ambos tipos garantizan que la tira avance exactamente la distancia correcta entre las carreras de la prensa, evitando errores dimensionales relacionados con la mala alimentación- y protegiendo el troquel de daños por colisión causados ​​por la desviación posicional.
