Matrices de estampado de precisión: donde cada micrón se gana o se pierde

Qué son los troqueles de estampado de precisión y por qué son importantes

A troquel de estampado de precisiónes una herramienta-diseñada a medida que se utiliza en una prensa de estampado para cortar, formar o dar forma a láminas de metal en piezas de alta-precisión manteniendo tolerancias inferiores a ±0,05 mm en millones de ciclos de producción. A diferencia de las herramientas de estampado generales diseñadas para requisitos dimensionales más flexibles, estos troqueles exigen espacios libres más ajustados entre punzón-y-troquel, aceros para herramientas superiores y sistemas de guía avanzados para ofrecer precisión repetible a velocidad de producción.

Definición de troqueles de estampado de precisión

Imagine una herramienta que debe reproducir la misma geometría de pieza, con una desviación de micrones, ya sea estampando la pieza número uno o la pieza número un millón. Ese es el desafío principal que resuelven los troqueles de estampado de precisión. El troquel consta de dos mitades acopladas: un punzón que se mueve y un bloque de troquel que permanece estacionario. Cuando se introduce chapa de metal entre ellos, el punzón aplica fuerza para dar forma o cortar el material en una forma específica. Lo que eleva estas herramientas de estándar a precisión es la ingeniería detrás de cada superficie, espacio libre y característica de alineación.

Los requisitos de tolerancia de matrices de precisión suelen oscilar entre ±0,01 mm y ±0,05 mm, según la aplicación. Lograr este nivel de precisión no es un problema de una sola-variable. Es un resultado de ingeniería de sistemas-donde interactúan el diseño de troqueles, la selección de prensas, la elección de materiales y la estrategia de mantenimiento. Un defecto en cualquier elemento degrada el rendimiento de todo el sistema, sin importar qué tan bien se ejecuten los demás elementos.

Por qué es importante la precisión en el estampado-de alto volumen

Cuando se producen cientos de miles de piezas, incluso una pequeña desviación dimensional crea problemas complejos. Una rebaba que crece 0,02 mm durante una producción puede parecer inofensiva de forma aislada, pero posteriormente causa interferencias en el ensamblaje, fallas en los conectores o rechazo-fuera de-especificaciones en la inspección entrante. Las tasas de chatarra aumentan. Las paradas de líneas se multiplican. Los costos aumentan de manera que superan con creces la inversión original en herramientas.

La precisión a nivel de troquel no es una especificación de lujo. Es la base que se traduce en la confiabilidad del producto, la consistencia del ensamblaje y el costo total de fabricación en cada pieza que produce la matriz.

Esta es la razón por la que las herramientas de estampado de alta precisión no pueden evaluarse únicamente por el costo del troquel. La verdadera pregunta es si la matriz puede mantener sus tolerancias objetivo durante toda su vida útil prevista, y eso depende de qué tan bien funcionen juntos cada elemento del sistema. El tipo de troquel, la calidad del material, la capacidad de la prensa y el protocolo de mantenimiento desempeñan un papel en esa respuesta.

Troqueles de estampado de precisión versus estándar

Entonces, ¿qué es exactamente lo que hace que un troquel sea "de precisión" en lugar de "estándar"? La respuesta no es una especificación única ni una etiqueta de marketing. Es una serie de decisiones de ingeniería deliberadas que se combinan en toda la herramienta, desde la selección del material hasta el acabado de la superficie y los sistemas de guía que mantienen todo alineado. Comprender estas diferencias le ayuda a evitar dos errores costosos: especificar excesivamente-herramientas para piezas que no las necesitan o no-especificarlas para piezas que sí las necesitan.

Rangos de tolerancia y estándares de repetibilidad

La distinción más visible es la capacidad de tolerancia. Los troqueles de estampado estándar normalmente funcionan dentro de un rango de tolerancia de ±0,1 mm a ±0,5 mm, lo que cubre una amplia gama de aplicaciones de uso general-como soportes, gabinetes y herrajes estructurales. Por el contrario, las matrices de estampado de precisión tienen como objetivo tolerancias de±0,01 mm a ±0,05 mm, con algunas aplicaciones de ultra-precisión por debajo de ±0,01 mm para micro-conectores y componentes médicos.

Pero aquí está el matiz que una sola comparación de tolerancia de matrices de estampado pasa por alto: el verdadero diferenciador no es la tolerancia en la primera parte que sale de la prensa. Es la repetibilidad sobre el volumen de producción. Un troquel estándar puede alcanzar una dimensión estrecha en sus primeros cien golpes, sólo para desviarse a medida que se acumula el desgaste. Las herramientas de precisión están diseñadas para mantener su especificación objetivo a lo largo de cientos de miles o millones de ciclos porque cada elemento de la matriz, desde el grado de acero hasta el recubrimiento de la superficie, se selecciona para resistir los mecanismos de desgaste específicos que causan la desviación dimensional.

Diferencias de complejidad de diseño y construcción

Tolerancias más estrictas exigen una ingeniería más estricta en todos los niveles de la matriz. Notará varias diferencias clave al comparar los requisitos de espacio libre de troqueles de precisión y la construcción con las herramientas estándar:

• Espacios libres entre punzones-para-troqueles:Los troqueles de precisión utilizan espacios libres tan pequeños como el 3-5 % del espesor del material, frente al 8-12 % o más de los troqueles estándar. Esta separación más estrecha produce bordes de corte más limpios y dimensiones de piezas más consistentes, pero también exige componentes de mayor calidad que puedan mantener esa separación bajo carga.
• Grados de acero para herramientas:Las matrices estándar suelen utilizar aceros para herramientas comunes como Cr12MoV o variantes básicas D2. Los troqueles de precisión alcanzan grados de alto-rendimiento, comoDC53, SKD11 o aceros pulvimetalúrgicosque ofrecen dureza superior, resistencia al desgaste y estabilidad dimensional bajo ciclos térmicos.
• Acabados superficiales:Las superficies críticas de los troqueles de precisión se muelen y pulen para obtener acabados de espejo, lo que reduce el desgaste inducido por la fricción-y evita la adhesión del material (excoriación) que, de otro modo, degradaría la calidad de la pieza con el tiempo.
• Sistemas de guiado:Los troqueles estándar pueden depender de bujes y postes guía básicos. Las herramientas de precisión incorporan sistemas de guía de rodamientos de bolas-, mecanismos de alineación de precisión y pasadores piloto que mantienen la precisión posicional dentro de micras, carrera tras carrera.
• Procesos de fabricación:Los troqueles de precisión requieren electroerosión por hilo para perfiles complejos de punzones y troqueles, rectificado de precisión para superficies de referencia y protocolos de inspección más estrictos. Los punzones y matrices suelen cortarse a ±0,001 mm durante la fabricación.

Estas diferencias no son actualizaciones independientes. Funcionan como un sistema: una holgura más estrecha solo ofrece beneficios si el sistema de guía mantiene la alineación, y el sistema de guía solo mantiene la precisión si el acero de la herramienta resiste el desgaste. Retire un eslabón y la cadena de precisión se romperá.

Cuando los troqueles estándar son suficientes

Las herramientas de precisión no siempre son la respuesta correcta. Una ingeniería honesta significa reconocer cuándo los troqueles estándar sirven perfectamente para la aplicación y gastar más sería un desperdicio en lugar de una inversión. Las herramientas estándar suelen ser suficientes en estos escenarios:

• Piezas estructurales grandes con tolerancias generosas:Los soportes, carcasas y paneles donde es aceptable ±0,1 mm o menos, rara vez justifican el costo del troquel de precisión.
• Creación de prototipos de bajo-volumen:Cuando la producción anual es inferior a 20.000 piezas y el diseño aún puede cambiar, herramientas más simples o incluso piezas en bruto de electroerosión por hilo tienen más sentido económico.
• Aplicaciones cosméticas no-críticas:Piezas cuyo ajuste y función no dependen de la tolerancia-, como cubiertas decorativas o componentes-no coincidentes.

La decisión se reduce a hacer coincidir la inversión en herramientas con los requisitos de las piezas. El exceso de-tolerancia de piezas que no lo necesitan genera costos innecesarios en cada etapa de la fabricación y el mantenimiento del troquel.

La conversación sobre el costo de las herramientas estándar versus las de precisión a menudo se centra en la inversión inicial, pero debería centrarse en el costo total por pieza aceptable durante la vida útil del troquel. Un troquel de precisión que cuesta el doble pero funciona tres veces más con la mitad de la tasa de desperdicio ofrece una economía mucho mejor para una producción crítica de alto-volumen y tolerancia-. La verdadera pregunta no es "qué matriz cuesta menos", sino "cuál matriz cumple con mis requisitos de piezas, volumen y expectativas de calidad". Y responder bien a esa pregunta requiere comprender los tipos de troqueles de precisión disponibles y cómo seleccionar entre ellos.

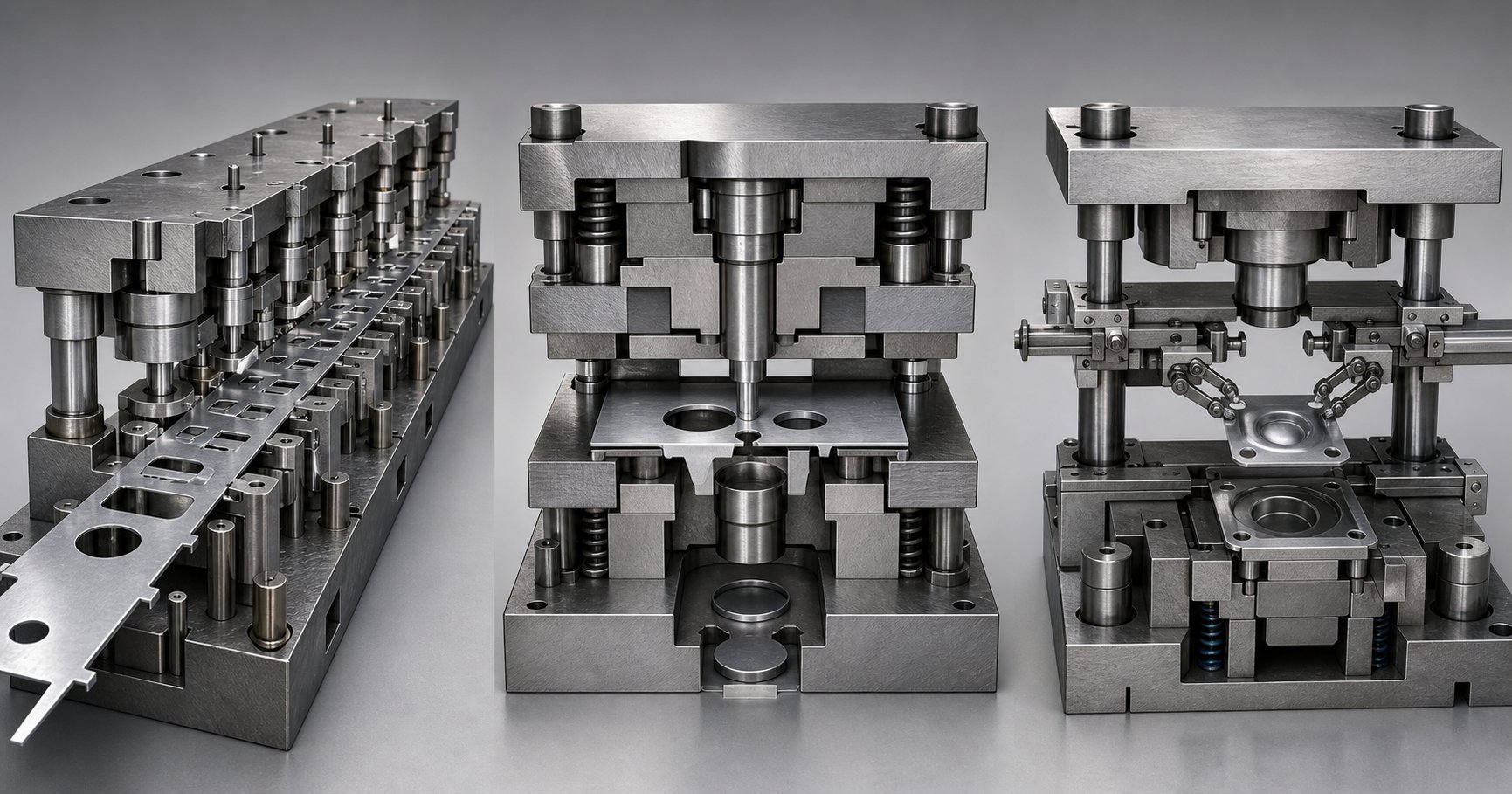

Tipos de matrices de estampado de precisión y cómo elegir

Seleccionar el tipo de matriz correcto es tan importante como seleccionar la banda de tolerancia correcta. Dos troqueles construidos con estándares de precisión idénticos pueden ofrecer resultados muy diferentes si uno tiene la arquitectura incorrecta para la geometría de la pieza, el volumen de producción o el material. El desafío es que la mayoría de las guías sobre este tema tratan los tipos de troqueles como categorías aisladas en lugar de opciones dentro de un marco de decisión. A continuación se explica cómo abordar esa decisión con disciplina de ingeniería.

Matrices progresivas para piezas complejas de alto-volumen

Una matriz progresiva es una herramienta-multiestación, alimentada por tiras, donde el material en bobina avanza a través de una secuencia de operaciones, cada estación agrega una característica: un corte, un doblez, una forma, una perforación. Cuando la tira llega a la estación final, la pieza terminada está separada de la tira portadora. Esta arquitectura lo convierte en la opción dominante como troquel progresivo para estampado de gran volumen de piezas moderadamente complejas.

¿Por qué destaca en aplicaciones de precisión? Cada estación maneja una única operación, lo que significa que los espacios entre el punzonado y el troquel- y la alineación se pueden optimizar de forma independiente para cada corte o forma. La secuenciación de estaciones también permite a los ingenieros gestionar la recuperación elástica distribuyendo las operaciones de formado en múltiples pasos en lugar de forzar toda la deformación en un solo golpe. El resultado es un control dimensional más estricto de la pieza terminada, incluso para geometrías que serían difíciles de mantener en una sola operación.

Los troqueles progresivos pueden producir desdesiete u ocho partes por minuto a 1.500 partes por minutoy, a menudo, funcionan sin supervisión una vez configurados correctamente. Los componentes de HVAC, como pequeños soportes, aletas de intercambiador de calor y terminales de conector, son ejemplos de aplicaciones comunes donde el estampado progresivo combina un alto volumen con la repetibilidad que exige la precisión.

La desventaja: el costo inicial de las herramientas es mayor que el de los tipos de troqueles más simples, y el daño a una sola estación requiere retirar todo el juego de troqueles para su reparación. Los troqueles progresivos también requieren un sistema de alimentación de bobinas y una prensa de extremo abierto-para permitir la alimentación de tiras.

Matrices compuestas y combinadas para lograr planitud-Piezas críticas

Cuando necesitas un troquel compuesto para piezas críticas-planitud, la arquitectura cambia fundamentalmente. Un troquel compuesto realiza múltiples operaciones de corte en un solo golpe de prensa, produciendo la pieza terminada en un solo golpe. Debido a que todas las características se cortan simultáneamente en relación con el mismo dato, la pieza sale del troquel con una precisión posicional excepcional entre las características y una distorsión mínima.

Esto hace que los troqueles compuestos sean ideales para arandelas, juntas, cuñas y cualquier componente donde la planitud y la concentricidad importen más que la complejidad geométrica. ElEl enfoque de un solo-trazo minimiza el riesgo de desalineación.entre operaciones y genera menos material de desecho en comparación con los métodos de múltiples-estación.

Los troqueles combinados amplían este concepto agregando una operación de conformado (como un embutido superficial o un relieve) a las operaciones de corte dentro del mismo trazo. Ocupan un término medio entre los troqueles compuestos y los troqueles progresivos: más capaces que un troquel compuesto puro, pero sin la complejidad y el coste de una herramienta progresiva completa.

La limitación es la velocidad de producción. Los troqueles compuestos y combinados son generalmente más lentos que los troqueles progresivos y son más adecuados para volúmenes moderados donde la precisión de las piezas supera las preocupaciones sobre el rendimiento.

Matrices de transferencia para piezas-estiradas grandes o profundas

Algunas piezas son simplemente demasiado grandes, demasiado profundas o demasiado complejas geométricamente para la alimentación en tiras. Los troqueles de transferencia resuelven este problema moviendo mecánicamente los espacios en blanco individuales de una estación a otra usando rieles móviles con dedos de agarre, en lugar de depender de un transportador de tiras conectado.

En una selección de troquel progresivo versus troquel de transferencia, el factor decisivo suele ser el tamaño de la pieza y la profundidad del embutido. Los sistemas de transferencia manejan un movimiento de tres-ejes: moverse hacia adentro para agarrar la pieza, levantarla verticalmente, avanzarla a la siguiente estación y bajarla a su posición. Esta flexibilidad permite que las piezas se giren o giren durante el proceso de transferencia, lo que permite formar secuencias que serían imposibles con herramientas alimentadas por banda-.

Para piezas muy grandes, las configuraciones de línea de prensas en tándem colocan troqueles individuales en prensas separadas dispuestas en secuencia. Los sistemas de transferencia servo-se pueden programar para adaptarse a diferentes piezas, velocidades de prensa y longitudes de carrera, lo que agrega flexibilidad para entornos de producción mixtos-.

Los troqueles de transferencia no unen las piezas en una tira, lo que a menudo genera ahorros de material en espacios en blanco más grandes. Sin embargo, requieren una automatización más compleja, sensores de protección de troqueles adicionales y un sistema de desapilado de piezas en bruto para alimentar piezas individuales a la primera estación.

Cómo elegir el tipo de troquel de estampado adecuado

Elegir entre estas opciones no es una decisión-variable única. Utilice esta secuencia para limitar el campo sistemáticamente:

1. Complejidad de la pieza:Las piezas planas simples con múltiples orificios apuntan hacia matrices compuestas. La complejidad moderada con características secuenciales favorece los troqueles progresivos. Los embutidos profundos o las grandes geometrías 3D requieren troqueles de transferencia.
2. Volumen anual:Las tiradas de alto-volumen (100,000+ piezas) justifican una inversión progresiva en troqueles. Los volúmenes moderados pueden favorecer matrices compuestas o combinadas. Los troqueles de transferencia se adaptan tanto a tiradas cortas como largas dependiendo del tamaño de la pieza.
3. Requisitos de tolerancia:Las piezas críticas-planitud se benefician de los troqueles compuestos. Se pueden lograr tolerancias posicionales estrictas en múltiples características mediante la secuenciación progresiva de las estaciones de troquel. Los troqueles de transferencia mantienen la precisión mediante el manejo controlado de piezas de tres-ejes.
4. Grosor del material:Los materiales finos se alimentan bien a través de matrices progresivas. Los materiales más gruesos o los espacios en blanco que requieren embutición profunda son mejores candidatos para los sistemas de transferencia.
5. Restricciones de costos:Los troqueles progresivos tienen el coste inicial más alto, pero el coste por pieza más bajo-en volumen. Los troqueles compuestos ofrecen un menor costo de herramientas para geometrías más simples. Los troqueles de transferencia conllevan mayores costos operativos pero ahorran material en piezas grandes.

Ningún tipo de troquel es universalmente superior. La respuesta correcta surge de hacer coincidir los requisitos de las piezas con la arquitectura del troquel y luego diseñar esa arquitectura al nivel de precisión que exige la aplicación. Y esa ingeniería, independientemente del tipo de troquel, comienza con la misma pregunta: ¿cómo se diseñará y construirá esta herramienta para mantener una precisión de nivel micrométrico durante toda su vida útil?

Cómo se diseñan y construyen los troqueles de estampado de precisión

Cada troquel de estampado de precisión comienza como un conjunto de restricciones de ingeniería: geometría de la pieza, propiedades del material, volumen de producción y una banda de tolerancia que no puede violarse durante toda la vida útil de la herramienta. El proceso de diseño de troqueles de estampado de precisión transforma estas limitaciones en herramientas físicas a través de una secuencia de etapas, cada una de las cuales implica decisiones que generan precisión en el sistema o introducen errores que no se pueden corregir más adelante. Así es como se desarrolla ese proceso, desde el primer boceto CAD hasta la herramienta de producción final validada.

Diseño CAD y optimización del diseño de tiras

El diseño de tiras es donde la eficiencia del material y la precisión de las piezas se alinean o compiten. En un troquel progresivo, el diseño de la tira define cómo avanza el material en espiral a través de cada estación, dónde se producen los cortes y las formas, y cuánto material portador conecta la pieza a la tira entre operaciones. La optimización del diseño de las tiras de troqueles de estampado es fundamentalmente un acto de equilibrio: un anidamiento más ajustado reduce el porcentaje de desechos, pero puede abarrotar las estaciones, lo que limita el espacio disponible para las operaciones de conformado y el posicionamiento del pasador piloto.

Los ingenieros evalúan múltiples orientaciones de anidamiento y distancias de paso utilizando software CAD, buscando el diseño que maximice la utilización del material sin comprometer el espacio entre estaciones necesario para un conformado preciso. Un diseño que ahorra un 3% en material pero obliga a las estaciones de formación a estar demasiado juntas puede introducir una distorsión en la tira que degrada la precisión dimensional en cada pieza.

Los cálculos de la holgura del troquel se realizan en paralelo con el trabajo de disposición de las tiras. La brecha entre el punzón y la matriz influye directamente en la calidad del borde, la formación de rebabas y la longevidad de la matriz. Demasiado apretado y el punzón se desgasta prematuramente debido a una presión lateral excesiva. Demasiado flojo y el borde cortado se degrada con el vuelco y el aumento de la altura de las rebabas. Para aplicaciones de precisión, la holgura generalmente se calcula como un porcentaje del espesor del material, ajustado según la dureza de la pieza de trabajo y la resistencia a la tracción. Obtener este número correctamente en la etapa de diseño evita problemas que ningún ajuste posterior puede solucionar.

Mecanizado CNC, electroerosión por hilo y rectificado de precisión

Una vez que el diseño está bloqueado, la fabricación sigue una secuencia deliberada en la que cada proceso aporta un nivel específico de precisión a la herramienta terminada. Comprender cómo se fabrican los troqueles de estampado significa comprender por qué es importante esta secuencia.

El mecanizado CNC se encarga de la conformación inicial aproximada de bloques de matrices, portapunzones y componentes estructurales. Establece la geometría general con tolerancias en el rango de ±0,01 mm a ±0,02 mm, suficiente para superficies no-críticas pero no para los bordes de trabajo que entran en contacto con el material de la lámina.

La electroerosión por hilo para la fabricación de troqueles de estampación se hace cargo allí donde el CNC alcanza sus límites. Un alambre delgado cargado eléctricamente corta acero para herramientas endurecido sin contacto mecánico, produciendo perfiles intrincados de punzones y matrices con tolerancias de hasta ±0,005 mm. Este proceso es esencial para contornos complejos, radios interiores ajustados y cualquier geometría en la que el mecanizado convencional introduzca deflexión de la herramienta o distorsión térmica. La electroerosión por hilo también corta material totalmente endurecido, lo que significa que los componentes pueden tratarse térmicamente-hasta alcanzar la dureza final antes de perfilarlos, eliminando los cambios dimensionales que de otro modo introduciría el tratamiento térmico.

El pulido superficial de precisión finaliza la secuencia. Las superficies de referencia críticas, las alturas cerradas y las caras de contacto se rectifican hasta lograr una planicidad y un paralelismo dentro de micras. Estas superficies sirven como planos de referencia con los que se alinean todos los demás componentes del troquel durante el montaje. Si no son planos y paralelos, ninguna cantidad de calzas producirá resultados consistentes.

Montaje, alineación y prueba

Los componentes individuales, cada uno fabricado según especificaciones estrictas, deben unirse como un sistema integrado. El ensamblaje comienza con el juego de troqueles: se colocan postes guía, los bloques de troqueles se ubican en las superficies de referencia del terreno y los punzones se instalan con espacios controlados verificados mediante galgas de espesores o medición óptica.

El calce juega un papel fundamental aquí. Los ingenieros ajustan el espacio entre el punzón y la matriz añadiendo o quitando cuñas de precisión,-ajustando el espacio especificado en el diseño. Los postes guía con rodamientos de bolas mantienen la alineación vertical entre las mitades superior e inferior del troquel dentro de micrones de recorrido, lo que garantiza que el punzón entre en la abertura del troquel exactamente en la misma posición en cada carrera.

Luego, el proceso de prueba y validación del troquel comienza con ejecuciones progresivas de muestras en la prensa de producción o en una prensa de prueba dedicada. Los trazos iniciales se ejecutan a velocidad reducida y las piezas se miden con respecto a la impresión dimensional en cada estación. Los ingenieros verifican la altura de las rebabas, el estado de los bordes, la precisión dimensional y la calidad del conformado, ajustando la sincronización, la altura de cierre y las presiones del resorte según sea necesario.

Las herramientas de simulación CAE han reducido significativamente la cantidad de iteraciones de prueba físicas necesarias. El software de simulación de conformado predice el flujo, el adelgazamiento y las arrugas del material antes de que se construya el troquel. Predicción de springback, utilizando modelos de materiales avanzados como elModelo de endurecimiento cinemático de Yoshida-Uemori, permite a los ingenieros compensar la recuperación elástica en la propia geometría del troquel. Sin datos precisos sobre la recuperación elástica, las piezas formadas pueden desviarse significativamente de las dimensiones nominales, un problema que históricamente requería múltiples rondas de retrabajo físico de matrices para resolverse.

Estas capacidades de simulación no eliminan las pruebas, pero las comprimen de semanas a días. Las primeras muestras físicas salen más cerca de la impresión y las correcciones son más pequeñas y predecibles. Para los equipos de ingeniería que trabajan con aceros avanzados de alta-resistencia, donde el comportamiento de recuperación elástica es complejo y no lineal, la simulación no es opcional. Es la diferencia entre un proceso de desarrollo controlado y un costoso juego de adivinanzas.

Cuando un troquel de precisión supera la validación, cada superficie, espacio libre y característica de alineación se ha verificado según las especificaciones. La herramienta está lista-para producción. Pero "listo para producción-" no es un estado permanente. Los materiales y recubrimientos que componen las superficies de trabajo del troquel determinan cuánto tiempo dura esa preparación bajo la agotadora repetición del estampado de alto volumen-.

Materiales y revestimientos para troqueles que impulsan la longevidad

Un troquel que pasa la validación el primer día solo ofrece valor si mantiene esas mismas tolerancias durante toda su vida útil. Las superficies de trabajo de un troquel de estampado de precisión soportan millones de impactos, cada uno de los cuales genera fricción, calor y tensión de compresión. El tiempo que esas superficies mantengan su geometría depende casi por completo de dos decisiones: de qué está hecho el troquel y qué revestimiento lo protege. La selección del material del troquel para estampado de gran volumen no consiste en elegir el acero más duro disponible. Se trata de hacer coincidir las propiedades del material con el mecanismo de falla específico que tiene más probabilidades de poner fin a la vida útil del troquel.

Grados de acero para herramientas y sus aplicaciones

¿Cuál es el mejor acero para herramientas para estampar troqueles? La respuesta depende de cómo falle el dado. Los bordes pueden desgastarse progresivamente, deformarse bajo carga o astillarse debido a impactos repetidos. Identificar el mecanismo dominante es el punto de partida para la selección de materiales.

Así es como los grados más comunes se corresponden con las condiciones de producción:

• AISI D2 (SKD11):El caballo de batalla para el corte y corte de alto-volumen. El alto contenido de carburo de cromo del D2 proporciona filos de corte excepcionales.resistencia al desgaste, lo que les permite conservar la geometría durante tiradas de producción largas. La dureza de trabajo oscila entre 58 y 60 HRC. Sobresale cuando la vida útil de la herramienta está limitada por el desgaste abrasivo o adhesivo, pero una vez que aparece el desconchado de los bordes, se necesita una calidad más dura.
• AISI A2 (SKD12):Seleccionado cuando no domina ningún modo de falla único. A2 proporciona un equilibrio entre resistencia al desgaste y tenacidad a 58-62 HRC, lo que lo hace adecuado para troqueles progresivos donde varias estaciones experimentan diferentes condiciones de carga simultáneamente. En una decisión sobre acero para herramientas D2 versus A2 para la toma de matrices, A2 gana cuando existen condiciones mixtas y el riesgo de astillamiento de los bordes es moderado.
• AISI M2 (SKH51):Se aplica donde tanto el desgaste como la tensión de compresión contribuyen al fallo. M2 funciona a 60-65 HRC y proporciona una mejor resistencia a la deformación que D2, al tiempo que mantiene una mayor resistencia al desgaste que los grados-resistentes a los golpes. Se utiliza comúnmente para punzones que deben mantener la resistencia del borde bajo estampados repetidos de alta carga.
• AISI S7:La elección- cuando la vida útil de la herramienta se astilla, se agrieta o se fatiga debido a impactos repetidos. A 56-58 HRC, el S7 absorbe tensiones de impacto cíclicas que fracturarían aceros con alto contenido de carburo-. Las estaciones de estampado-de gran calibre y de punzonado de alta carga son las que más se benefician de esta calidad.

Para aplicaciones de volumen ultra-alto-que superan varios millones de ciclos, es posible que los aceros para herramientas convencionales no ofrezcan una vida útil adecuada. Los aceros pulvimetalúrgicos (PM), como CPM 10V y Vanadis 4 Extra, ofrecen carburos más finos y distribuidos de manera más uniforme que mejoran tanto la tenacidad como la resistencia al desgaste más allá de lo que logran los aceros fundidos convencionales. Los insertos de carburo de tungsteno van más allá, proporcionando una dureza extrema para los filos de corte en aplicaciones donde incluso los aceros PM se desgastan demasiado rápido, aunque su fragilidad exige un diseño cuidadoso de la matriz para evitar fracturas bajo cargas de impacto.

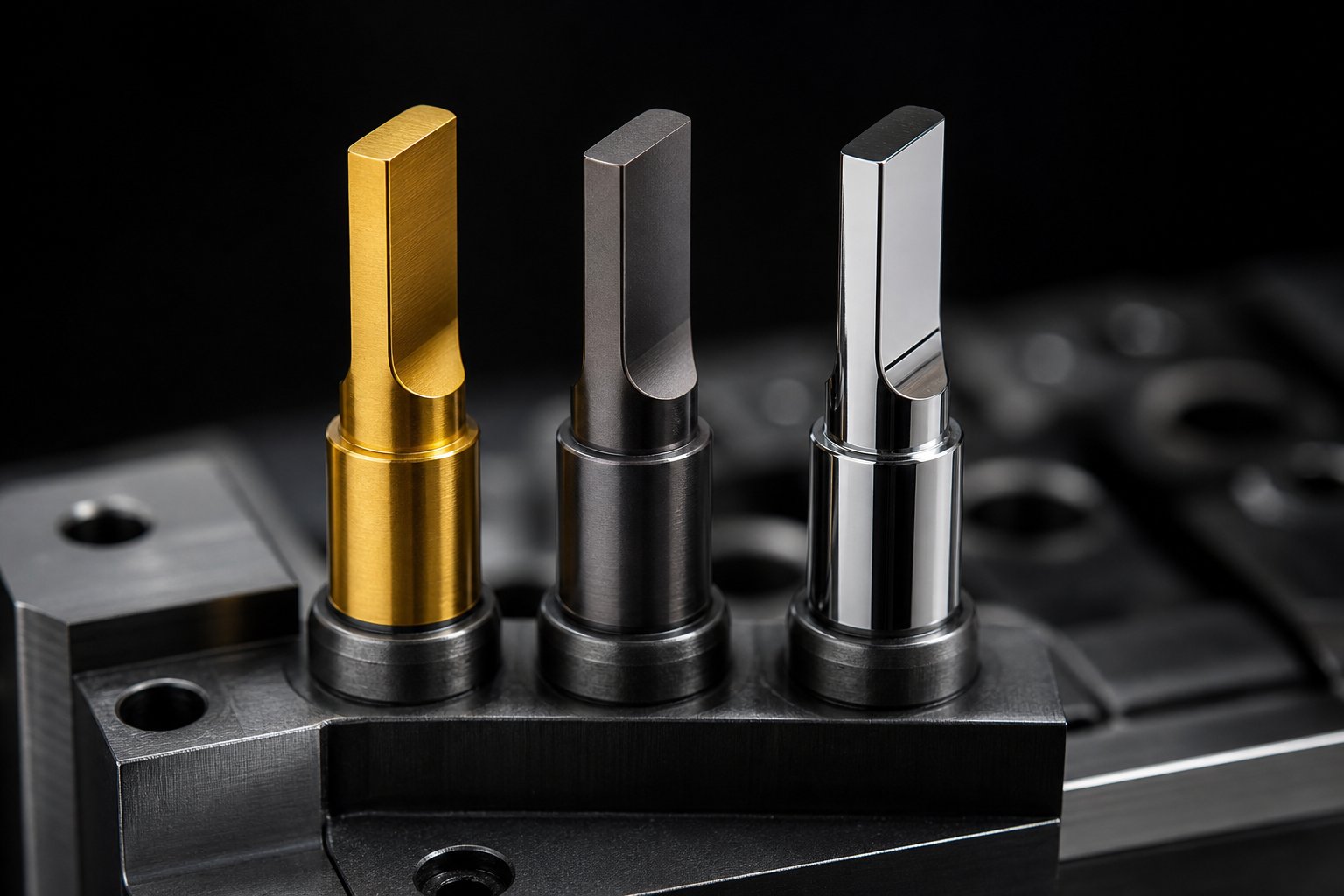

Recubrimientos de superficie que prolongan la vida útil del troquel

Incluso el mejor acero para herramientas se beneficia de tratamientos superficiales que abordan el mecanismo de desgaste específico que ataca al troquel. Las opciones de recubrimiento de matrices de estampado para resistencia al desgaste se han ampliado significativamente y cada una apunta a un modo de falla diferente:

• TiN (nitruro de titanio):Un revestimiento PVD-de uso general que aumenta la dureza de la superficie y reduce la fricción. Proporciona una mejora moderada contra el desgaste abrasivo y es rentable-para aplicaciones estándar, aunque es superado por recubrimientos más nuevos en entornos exigentes.
• TiCN (carbonitruro de titanio):Más duro que el TiN con mejor resistencia al desgaste abrasivo. TiCN funciona bien contra materiales que generan una alta fricción por deslizamiento, lo que lo hace adecuado para operaciones de conformado en láminas de metal más duras.
• TiAlN (nitruro de aluminio y titanio):Sobresale en aplicaciones donde el desgaste adhesivo y la abrasión son los principales modos de falla. Aestudio publicado en Micromachinesdemostró que los troqueles de estampado AISI D2 recubiertos de TiAlN- lograron una ganancia de vida útil estimada superior al 500 % en comparación con las herramientas sin recubrimiento, ampliando los intervalos de reacondicionamiento de 80 000 ciclos a 500 000 ciclos proyectados. El recubrimiento también redujo el coeficiente de fricción a 0,18, significativamente menor que el 0,74 registrado para el contacto de acero sin recubrimiento-sobre-hojalata.
• Contenido descargable (diamante-como carbono):Coeficiente de fricción extremadamente bajo (a menudo inferior a 0,15) y excelente resistencia al desgaste adhesivo. Los recubrimientos DLC son particularmente efectivos para estampar aluminio, cobre y otros metales blandos propensos a irritarse en superficies de herramientas sin recubrimiento.
• Nitruración:La nitruración, un tratamiento de difusión en lugar de un recubrimiento depositado, crea una capa superficial endurecida que penetra en el sustrato de acero. Mejora la resistencia a la fatiga y proporciona una protección moderada contra el desgaste sin agregar una película separada que podría deslaminarse bajo un impacto extremo.

Comprender cómo extender la vida útil del troquel de estampado con recubrimientos comienza con el diagnóstico del modo de falla. El desgaste abrasivo requiere TiCN o TiAlN. El desgaste del adhesivo y la irritación responden al DLC o TiAlN. El agrietamiento superficial relacionado con la fatiga-se beneficia de la nitruración. Aplicar el recubrimiento incorrecto al problema equivocado es una pérdida de dinero sin extender la vida útil del troquel.

Hacer coincidir los materiales del troquel con las propiedades de la pieza de trabajo

La propia pieza de trabajo limita sus opciones de materiales. Una lámina de cobre blando para estampado se enfrenta a exigencias completamente diferentes a las de una que corta acero inoxidable de alta-resistencia. La resistencia a la tracción, la dureza de la superficie, la ductilidad y el espesor del material influyen en qué grado de acero para herramientas y combinación de recubrimiento ofrecerán una vida útil aceptable.

Los materiales más duros de las piezas de trabajo generan un desgaste más abrasivo en los bordes cortantes, lo que exige aceros con mayor-carburo. Los materiales más blandos y dúctiles tienden a causar desgaste adhesivo y transferencia de material (excoriación), donde el material de la pieza de trabajo se adhiere a la superficie del troquel. El material más grueso aumenta la carga de compresión sobre los punzones, favoreciendo calidades con mayor resistencia a la deformación.

La relación entre el material del troquel, el recubrimiento y la pieza de trabajo no es una tabla de búsqueda que se aplica a ciegas. Es un conjunto de compensaciones de ingeniería. Un acero más resistente con un recubrimiento duro a veces puede superar a un acero más duro sin uno, porque el recubrimiento soporta el desgaste mientras que el sustrato absorbe el impacto. Lograr esta combinación correcta es lo que separa a los troqueles que funcionan durante años de los que fallan en meses, y también es lo que hace que los subsistemas de prensa y guía sean tan críticos. Incluso el mejor emparejamiento de materiales tiene un rendimiento inferior si la prensa aplica una fuerza inconsistente o el sistema de guía permite una desviación posicional.

Selección de prensas y subsistemas de matrices para lograr tolerancias estrictas

Un troquel de precisión solo puede ofrecer lo que permite la prensa que se encuentra debajo. Imagine instalar un instrumento quirúrgico en un martillo neumático: la ingeniería de la herramienta se vuelve irrelevante si la máquina que entrega la fuerza no puede controlar la velocidad, la posición y la carga con el mismo refinamiento. La selección del tipo de prensa para estampado con tolerancias estrictas no es una idea de último momento. Es una restricción que define el techo de precisión alcanzable, independientemente de qué tan bien esté construido el dado.

Capacidades mecánicas, hidráulicas y de servoprensa

Cada arquitectura de prensa impone límites diferentes sobre la precisión con la que la fuerza llega a la pieza de trabajo. Comprender esos límites le ayuda a adaptar la capacidad de la prensa a los requisitos del troquel en lugar de descubrir discrepancias durante la producción.

prensas mecanicasimpulsa la corredera a través de un cigüeñal o un mecanismo de engranaje excéntrico, produciendo un perfil de carrera fijo determinado por la energía rotacional del volante. Destacan por su velocidad y consistencia: una vez configurados, ofrecen el mismo movimiento de carrera ciclo tras ciclo con una variación mínima. Para operaciones de troqueles progresivos de alta-velocidad donde predominan el corte y la perforación, las prensas mecánicas ofrecen una excelente repetibilidad. Su limitación es la rigidez en el perfil de movimiento. La velocidad de deslizamiento en el punto muerto inferior (BDC) está dictada por la geometría, no por la programación. En las operaciones de conformado donde el material necesita tiempo para fluir, esa velocidad fija puede crear un golpe rápido, picos de tonelaje inverso que tensionan tanto el troquel como el marco de la prensa, y una deflexión lateral del punzón que degrada la precisión posicional.

Prensas hidráulicasuse presión de fluido para mover la corredera, proporcionando tonelaje total en cualquier punto de la carrera. Esto los hace ideales para embutición profunda, donde es esencial un control constante de la fuerza en toda la profundidad del conformado. También permiten permanecer en BDC, dando tiempo al material para tomar una forma. La compensación es la velocidad. Los sistemas hidráulicos realizan ciclos más lentamente que las prensas mecánicas y pueden introducir ligeras variaciones de posición debido a los cambios de temperatura del aceite y el retraso en la respuesta de las válvulas, lo que limita su idoneidad para una producción de alta-tolerancia ultra-estricta-y velocidad.

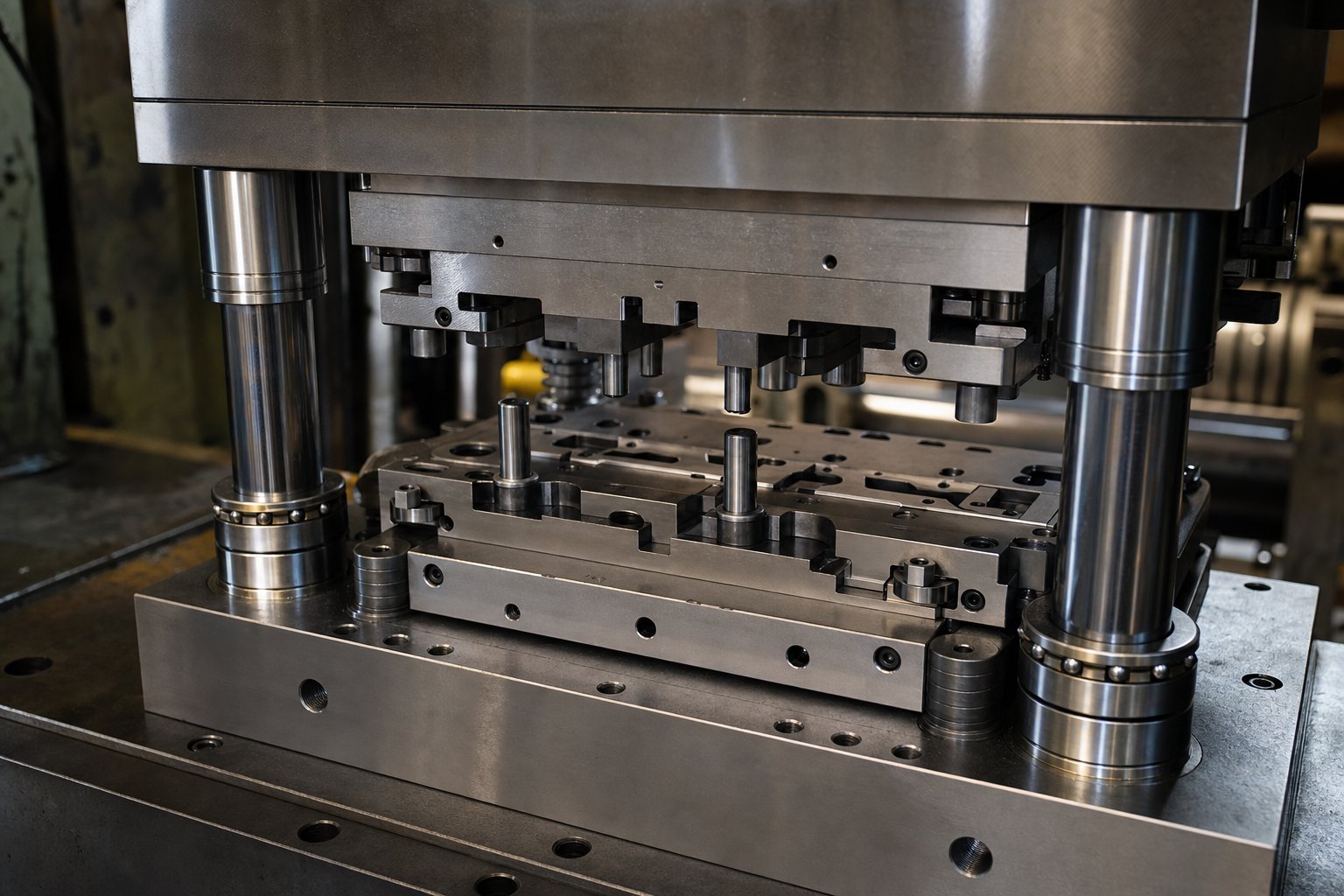

Servoprensasrepresentan la arquitectura más capaz para el conformado de precisión. Una servoprensa para estampado de precisión reemplaza el volante y el embrague con un servomotor de accionamiento directo-, lo que le brinda al operador un control programable sobre la velocidad del deslizamiento y su permanencia en cualquier parte de la parte de trabajo de la carrera. Puede reducir la velocidad del deslizador en el momento en que el punzón hace contacto con la pieza de trabajo, lo que reduce el impacto brusco-y minimiza el movimiento lateral del punzón que provoca la desalineación. Puede programar una permanencia momentánea para establecer un relieve o perfil. Puede ejecutar en modo péndulo, donde la corredera oscila solo a través de la parte de trabajo de la carrera en lugar de completar una rotación completa de 360 ​​grados, lo que aumenta la velocidad de producción en un 30 % o más con las mismas RPM del motor.

Para troqueles de estampado de precisión que trabajan con aceros avanzados de alta-resistencia, este movimiento programable no es opcional. Estos materiales requieren más energía de formación y generan mayores cargas inversas. Controlar la velocidad justo en el punto de contacto del material minimiza la acumulación de fricción, reduce las fuerzas de rotura-y extiende la vida útil del troquel al limitar la tensión lateral en los punzones. El resultado es un control dimensional más estricto de las características formadas e intervalos más prolongados entre mantenimientos.

Subsistemas de posicionamiento y guía de troqueles

La prensa entrega fuerza. Los subsistemas internos del dado controlan dónde aterriza esa fuerza. Incluso una servoprensa perfectamente ajustada no puede compensar una guía descuidada del troquel. Como señala el experto en diseño de troqueles Art Hedrick, los pasadores guía están destinados a ubicar las zapatas superior e inferior con precisión para que todos los componentes del troquel interactúen con la holgura correcta, pero no pueden reparar una prensa con un mantenimiento deficiente. Ambos sistemas deben funcionar según lo previsto por el ingeniero.

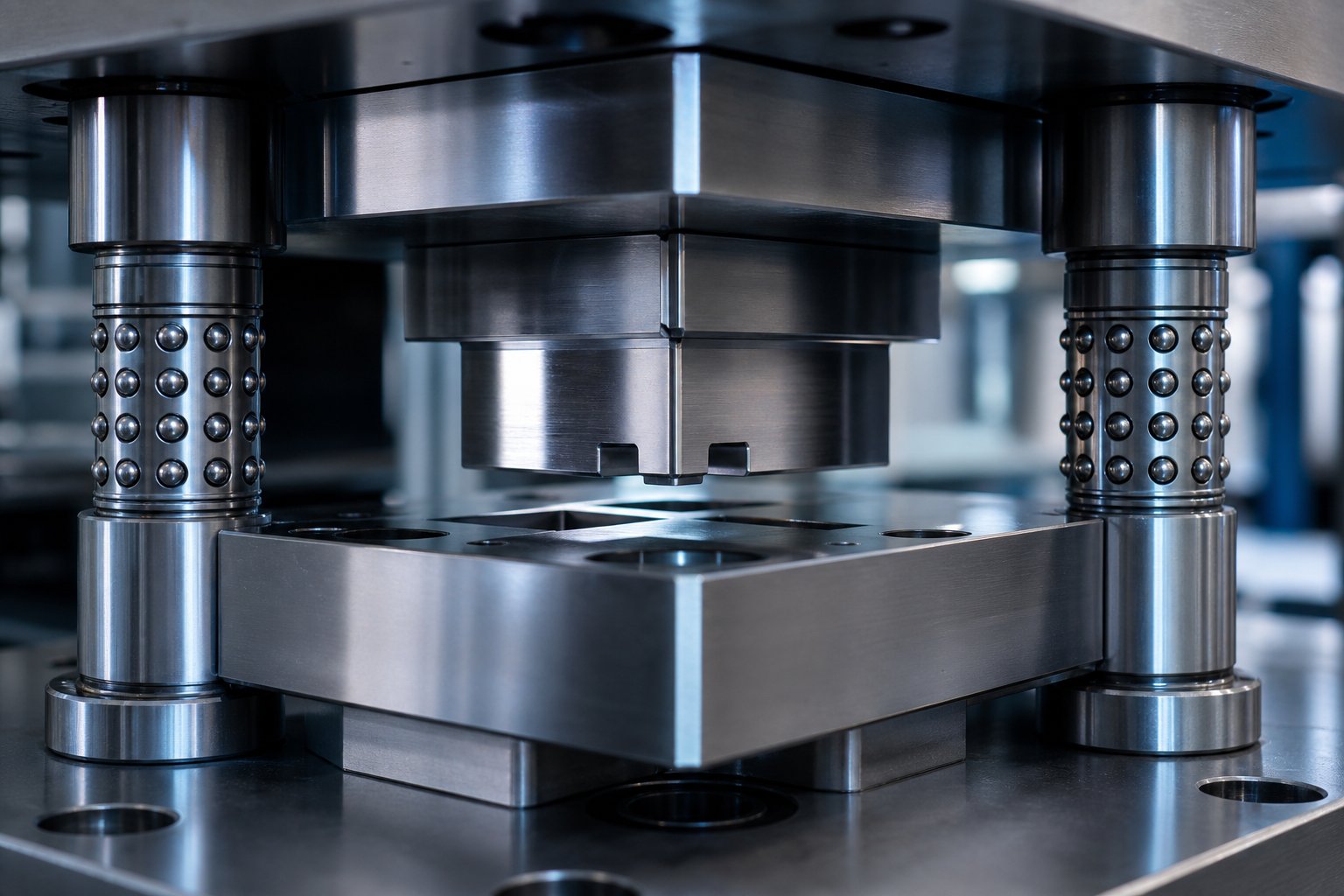

Postes guía con rodamiento de bolas-son la base de la precisión de la alineación del pasador piloto del troquel. A diferencia de los pasadores guía de fricción-que se desplazan sobre una fina película de aceite y generan calor a gran velocidad, los postes de rodamiento de bolas-utilizan bolas de acero endurecido en una jaula de precisión para lograr lo que los fabricantes llaman "inclinación negativa": el conjunto de pasador-y-rodamiento es aproximadamente 0,0002 pulgadas más grande que el orificio del buje, eliminando por completo el juego libre. Este ajuste con holgura cero-garantiza que las mitades superior e inferior del troquel vuelvan a exactamente la misma posición relativa en cada carrera, incluso a altas velocidades de producción donde los pasadores de fricción se sobrecalentarían y se atascarían.

Pasadores pilotocumplen una función diferente. Mientras los postes guía alinean las mitades del troquel entre sí, los pasadores piloto alinean la tira de material con el troquel. Entran en orificios pre-perforados en la tira antes de que se produzca cualquier formación o corte en esa estación, colocando el material en un registro preciso. En troqueles progresivos que funcionan a cientos de carreras por minuto, incluso 0,02 mm de tira incorrecta se acumulan entre las estaciones, produciendo-piezas fuera-de tolerancia. Los pasadores piloto eliminan esa deriva al hacer referencia mecánica la tira a la geometría del troquel en cada avance.

Levantadores de accioneslevante la tira entre pasadas para que pueda avanzar libremente sin arrastrarse por las superficies del troquel. Esto evita la distorsión de la tira, la extracción de residuos y daños a la superficie.Cilindros elevadores de stock especialesDiseñado para matrices progresivas, absorbe el empuje lateral y se monta directamente en los rieles originales, manteniendo una altura de elevación constante incluso bajo carga lateral.

Debajo de estos componentes visibles, elsistema elásticogobierna silenciosamente cómo se distribuyen las fuerzas dentro del dado. Los resortes, las almohadillas de uretano y los cilindros de gas nitrógeno proporcionan la contra-presión que controla los extractores, los soportes de piezas en bruto y las presiones de las almohadillas. La selección inadecuada del resorte es una de las fuentes más comunes de error de posición en troqueles que de otro modo estarían bien construidos. Un resorte extractor demasiado débil permite que la tira se levante de manera desigual, lo que provoca inclinación. Un sistema de resorte de nitrógeno para matrices de estampado que está cargado incorrectamente genera una fuerza inconsistente en el soporte de la pieza en bruto, lo que provoca variaciones en el flujo de metal que se manifiestan como dispersión dimensional en las piezas formadas. Los colectores de nitrógeno, que unifican varios cilindros a través de canales de gas interconectados, limitan el aumento de presión a aproximadamente un 15 % cuando están completamente comprimidos, lo que proporciona una fuerza más uniforme y predecible que los resortes individuales.

Juntos, estos componentes forman una taxonomía de subsistemas de mantenimiento de precisión-. Cada uno aborda una fuente específica de error posicional:

• Sistema de guía(postes guía con rodamiento de bolas, bloques de talón, placas de desgaste): mantiene la alineación entre las mitades superior e inferior del troquel dentro de micrones de recorrido, evitando el desplazamiento lateral que alteraría la holgura entre el punzón-y-el troquel.
• Sistema de posicionamiento(pasadores piloto, características de registro, referencias de ubicación): alinea el material de la pieza de trabajo con la geometría del troquel en cada estación, asegurando que cada operación haga referencia al mismo origen posicional.
• Sistema elástico(resortes, uretano, cilindros de nitrógeno, colectores): controla las fuerzas de contra-presión que sujetan, pelan y amortiguan el material durante el conformado, evitando cargas desiguales que introducen variaciones dimensionales.
• Sistema de alimentación(servoalimentadores, guías de material, controles de longitud de alimentación): avanza el material en incrementos precisos y repetibles que coinciden con el paso de la tira, asegurando que cada estación reciba el material en la posición correcta.
• Sistema de detección(en-sensores de troqueles, detectores de problemas de alimentación y monitores de carga): detecta errores de posición, pandeo del material o fuerzas anormales en tiempo real, deteniendo la prensa antes de que un error de ubicación se convierta en un troquel dañado o en un lote de piezas de desecho.

Estos subsistemas no funcionan de forma aislada. Un error de alimentación que el sistema de detección no logra detectar se convierte en un error de posición que el sistema de guía no puede corregir. Un cilindro de nitrógeno desgastado del que depende el sistema elástico introduce una presión inconsistente en la almohadilla que se manifiesta como dispersión dimensional en la pieza terminada. La precisión es el producto de los cinco subsistemas que funcionan simultáneamente dentro de su intención de diseño, carrera tras carrera, a lo largo de toda la producción.

Esta interdependencia también explica por qué la precisión se degrada con el tiempo. El desgaste, la fatiga y la contaminación erosionan gradualmente el rendimiento de cada subsistema y la pérdida de calidad resultante rara vez es repentina. Se acumula silenciosamente hasta que las piezas comienzan a salirse de la tolerancia. Reconocer esas señales tempranas de advertencia y saber cómo responder antes de que se pierda la precisión es la diferencia entre una matriz que entrega millones de piezas buenas y una que genera una cantidad creciente de desechos.

Modos de falla de troqueles y mantenimiento que preservan la precisión

La precisión no desaparece de la noche a la mañana. Se erosiona, un golpe a la vez, a través de mecanismos de desgaste que dejan huellas sutiles en la calidad de la pieza mucho antes de que el propio troquel muestre daños visibles. Una rebaba que crece 0,01 mm por cada diez mil golpes. Una dimensión formada que se desplaza hacia el límite de control inferior a lo largo de una semana de producción. Un rasguño superficial que aparece en una de cada cinco partes. Estas señales le dicen exactamente lo que está sucediendo dentro de su troquel, si sabe leerlas.

Tratar los modos y causas de falla de los troqueles de estampado como fenómenos de ingeniería predecibles en lugar de mala suerte aleatoria transforma el mantenimiento de una reparación reactiva a una gestión proactiva del ciclo de vida. El objetivo no es sólo mantener el dado en funcionamiento. Es preservar la precisión del nivel de micras-en la que invirtió durante el diseño y la fabricación, durante toda la vida productiva del troquel.

Modos de falla comunes y causas fundamentales

Cuatro mecanismos de falla principales atacan los troqueles de estampado de precisión durante la producción. Cada uno sigue una física diferente, apunta a diferentes características del troquel y deja una firma distintiva en las piezas que salen de la prensa. Reconocer qué mecanismo está activo determina si la respuesta correcta es afilar, recubrir, realinear o reemplazar.

Descantillado:Pequeños fragmentos se desprenden de los bordes cortantes, generalmente en esquinas afiladas, radios estrechos o perfiles de punzón intrincados. La causa fundamental es casi siempre un desequilibrio entre dureza y tenacidad: acero para troqueles que es demasiado frágil para las cargas de impacto que experimenta, o bordes cortantes sujetos a fuerzas laterales debido a material desalineado. En las piezas, el desconchado se muestra como rebabas irregulares que varían en altura y ubicación de un golpe a otro, a diferencia del crecimiento uniforme de las rebabas causado por el simple desgaste de los bordes. Un marco de diagnóstico para fallas de troqueles identifica el desconchado como uno de los "cuatro asesinos" de los troqueles de estampado, y observa que el borde resultante aparece irregular o-dentado bajo aumento.

Mortificante:Cuando el material de la pieza de trabajo se suelda microscópicamente a la superficie del troquel bajo presión y luego se desprende al separarse, se crean parches ásperos y manchados y-depósitos en las superficies de conformado. La irritación se acelera rápidamente porque el material transferido aumenta la fricción, lo que genera más calor, lo que promueve una mayor transferencia de material. En las piezas, el irritamiento produce rayones, marcas y rugosidades superficiales que empeoran progresivamente. Es más común al estampar acero inoxidable, aluminio u otros materiales con afinidad química con el acero para herramientas, particularmente cuando la lubricación es inadecuada o las holguras de extracción son demasiado estrechas.

Agrietamiento por fatiga:Los ciclos de tensión repetidos finalmente superan el límite de resistencia del acero del troquel, nucleando micro-fisuras en características de alta-tensión, como radios, transiciones de filete y chaveteros. Estas grietas se propagan lentamente a través del material hasta que alcanzan una longitud crítica y provocan una fractura repentina. El aspecto insidioso de la fatiga es el tiempo: un dado puede funcionar sin problemas durante 800.000 golpes antes de que una grieta que comenzó en el golpe 200.000 finalmente alcance un filo. Los efectos en la calidad de las piezas aparecen como variación dimensional intermitente, marcas en la superficie por flexión del material adyacente a grietas-o falla repentina y catastrófica de los bordes sin previo aviso debido al crecimiento gradual de rebabas.

Desgaste inducido por desalineación-:Cuando los sistemas de guía se degradan, las mitades superior e inferior del troquel ya no se encuentran exactamente en la misma posición relativa en cada carrera. Incluso un desplazamiento lateral de 0,01 mm significa que el punzón entra en la abertura del troquel descentrado-, concentrando el desgaste en un lado del filo. Esto produce rebabas asimétricas, redondeo de bordes unilateral-y deriva dimensional progresiva en una sola dirección. Es el modo de falla más común en troqueles con pasadores guía estilo fricción-o en prensas con chavetas desgastadas, y a menudo pasa desapercibido porque los operadores atribuyen el cambio gradual de calidad al desgaste normal de los bordes.

Estrategias de mantenimiento preventivo

El mantenimiento preventivo eficaz para troqueles de estampado sigue un ritmo estructurado que combina la inspección basada en el tiempo-con activadores basados ​​en la producción-. Depender únicamente de los intervalos del calendario pasa por alto la realidad de que el desgaste de las matrices se basa en las carreras, la dureza del material y las condiciones de operación, no en los días en el estante.

Intervalos de afilado programados:Un programa de afilado de troqueles de estampado debe basarse en el número de golpes reales en lugar de períodos de tiempo arbitrarios. La práctica de la industria vincula la revisión de precisión con visitas documentadas-por-intervalos de servicio establecidos a partir del historial de desgaste. Aenfoque de gestión de proyectos basado en la producción-recomienda utilizar recuentos de prensas para la revisión del afilado, la inspección de inserciones y los puntos de reemplazo seleccionados. Para matrices de precisión, el gatillo generalmente se configura de manera conservadora: el afilado ocurre cuando la altura de las rebabas se acerca al 50-70% de la especificación máxima permitida, no cuando las piezas ya se han salido de la tolerancia. Todo el afilado debe realizarse en una amoladora de superficie exclusiva con refrigerante y accesorios adecuados. El esmerilado manual o las muelas abrasivas inadecuadas son las principales causas del deterioro prematuro de los bordes y del daño por calor a las superficies endurecidas.

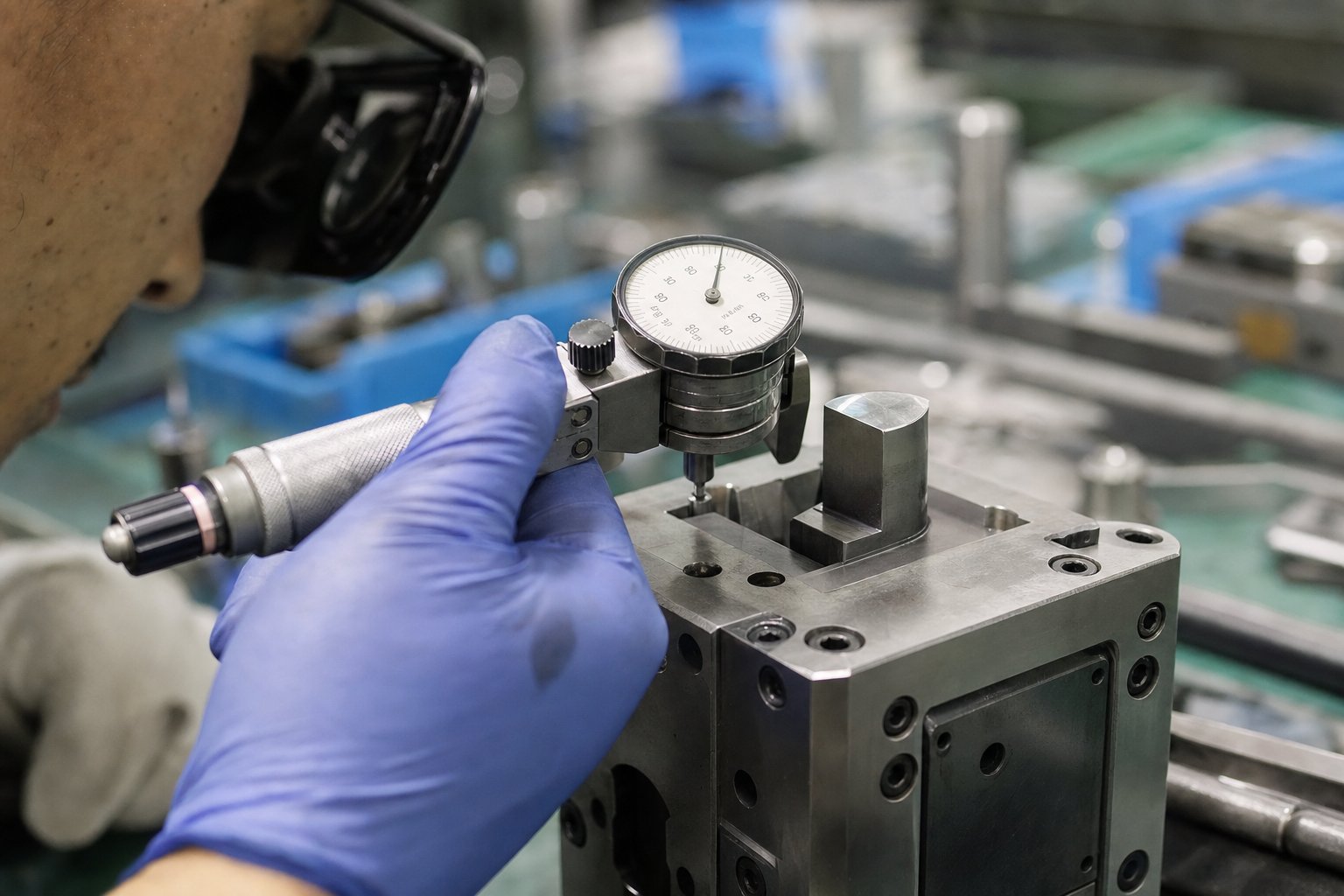

Protocolos de inspección para medición de desgaste:La inspección cuantitativa separa las decisiones objetivas de mantenimiento de las conjeturas. Utilice micrómetros y comparadores ópticos para medir la reducción del diámetro del punzón, el aumento de la apertura del troquel y los cambios de holgura en cada intervalo de PM. Las comprobaciones de la holgura de las galgas de espesores deben verificar que la desviación del espacio entre el punzón-y-la matriz no exceda los 0,02 mm de la especificación. Realice un seguimiento de estas mediciones a lo largo del tiempo. Cuando se comparan con el recuento de carreras, las tendencias de desgaste se vuelven predecibles, lo que le permite programar el mantenimiento durante el tiempo de inactividad planificado en lugar de responder a alarmas de calidad durante la producción.

Mantenimiento-basado en la condición mediante-sensores de matriz:Los troqueles de precisión modernos incorporan sensores de carga, sensores de proximidad y detectores de problemas de alimentación que proporcionan datos del proceso en tiempo real-. Cuando las firmas de tonelaje cambian, o cuando los sensores de posicionamiento de la banda detectan una variación creciente, el troquel está comunicando que algo ha cambiado. El mantenimiento-basado en la condición responde a estas señales en lugar de esperar al siguiente intervalo programado, detectando problemas como la fatiga del resorte, el desgaste de las guías y la desalineación progresiva antes de que produzcan desechos. Este enfoque cierra la brecha entre el mantenimiento preventivo y predictivo, utilizando el comportamiento real del dado en lugar de estimaciones para activar el servicio.

Las investigaciones muestran consistentemente que un enfoque de mantenimiento totalmente reactivo cuesta un 25-30 % más que una estrategia proactiva y preventiva. El gasto adicional proviene de pagar entre dos y tres veces más por la mano de obra de emergencia, entre un 25% y un 50% más por los repuestos pedidos urgentemente y absorber las pérdidas mucho mayores derivadas de la interrupción de la producción.

Decisiones sobre renovación y fin-de-vida útil

Cómo extender la vida útil del dado de precisión es, en última instancia, una cuestión de saber cuándo el mantenimiento puede restaurar la capacidad original y cuándo el dado ya no se puede recuperar. Esa distinción determina si usted invierte en renovación o comienza a buscar herramientas de reemplazo.

Al reafilar y repintar restaurar la precisión:Si el desgaste se limita a los bordes cortantes y las superficies de formación, y la geometría estructural, los sistemas de guía y las superficies de montaje del troquel permanecen dentro de las especificaciones, el reafilado y el repintado pueden devolver la herramienta a su condición-lista para producción. Cada reafilado elimina una pequeña cantidad de material de la cara del punzón, acortando la longitud de corte. La mayoría de los troqueles de precisión están diseñados con un margen de reafilado de 1 a 3 mm, lo que proporciona múltiples ciclos de restauración antes de que el punzón se vuelva demasiado corto para funcionar. Después del reafilado, volver a aplicar recubrimientos PVD como TiAlN o TiCN restaura la dureza de la superficie y la resistencia al desgaste.

Cuando un dado ha alcanzado los límites dimensionales:Reafilar no puede solucionarlo todo. Si los orificios del pasador guía se han desgastado de forma ovalada, si los bloques del troquel han desarrollado grietas por fatiga en las secciones estructurales o si el reafilado acumulativo ha consumido el margen disponible, el troquel ha llegado al final-de-vida útil. Continuar ejecutando un troquel más allá de este punto produce piezas que no pueden cumplir las especificaciones de manera confiable, lo que genera desechos que cuestan más que el reemplazo de herramientas.

La decisión entre renovación y reemplazo debe seguir la evidencia de los registros de mantenimiento y los datos de capacidad de proceso, no la intuición. Cuando los valores de Cpk tienden a ser inferiores a 1,33 a pesar del mantenimiento verificado, o cuando el intervalo entre los servicios requeridos sigue acortándose, el troquel le indica que ha entrado en su fase de fin-de-vida útil.

Esté atento a estas señales de advertencia de que un dado está perdiendo precisión:

• Aumento de la altura de las rebabas:Las rebabas que vuelven a crecer más rápido después de cada ciclo de afilado indican que el reafilado ya no restaura completamente la geometría del borde, o que el espacio libre se ha abierto más allá del punto donde el afilado solo puede compensar.
• Deriva dimensional más allá de los umbrales de Cpk:Cuando los índices de capacidad del proceso caen por debajo de 1,33, incluso después del mantenimiento y la verificación de la configuración, la condición mecánica del troquel ya no puede soportar la banda de tolerancia requerida.
• Alimentación de tiras inconsistente:La rugosidad progresiva de las superficies de los troqueles, los orificios guía desgastados o los sistemas de guía degradados crean un posicionamiento variable de la tira que se manifiesta como una dispersión dimensional de estación-a-estación.
• Patrones de desgaste visibles en las caras del punzón:El desgaste desigual, las marcas de pulido asimétricas o las líneas testigo en las superficies del punzón indican una desalineación o una degradación del sistema de guía que la limpieza y el afilado no corregirán.

Documentar estas observaciones en cada intervalo de mantenimiento crea el rastro de datos que hace que las decisiones sobre el final-de-la vida sean objetivas en lugar de emocionales. Un dado que ha funcionado de manera confiable durante dos millones de golpes merece ser reemplazado con una planificación adecuada, no una lucha impulsada por una crisis-cuando finalmente falla catastróficamente durante una tanda de producción.

Saber cuándo una matriz ha alcanzado sus límites es una parte de la gestión del ciclo de vida. El otro aspecto, igualmente importante, es saber dónde conseguir su reemplazo y cómo evaluar si un proveedor puede ofrecer la precisión, la coherencia y el soporte de producción que exige la aplicación.

Cómo evaluar y seleccionar un proveedor de troqueles de precisión

Reemplazar una matriz desgastada o lanzar un nuevo componente estampado lo coloca cara a cara-con-una decisión de abastecimiento que conlleva consecuencias a largo-plazo. Un proveedor que puede alcanzar su tolerancia en una pieza de muestra no es lo mismo que uno que puede mantenerla durante una producción anual de un millón-de piezas y al mismo tiempo brindar soporte receptivo cuando algo se desvía. La brecha entre esas dos capacidades separa a un proveedor transaccional de un socio de herramientas genuino, y cerrar esa brecha requiere una evaluación estructurada que va mucho más allá de solicitar una cotización.

Criterios de evaluación clave para proveedores de troqueles

Al elaborar su lista de verificación de abastecimiento de troqueles de estampado de precisión, tres categorías de capacidades son las más importantes: profundidad técnica, sistemas de calidad e infraestructura de soporte de producción. Las debilidades en cualquier área eventualmente se manifiestan en forma de problemas dimensionales, retrasos en la entrega o dolores de cabeza de mantenimiento en el proceso posterior.

Capacidades técnicasdefinir lo que un proveedor realmente puede construir. Busque detalles más que generalidades:

• Tolerancias alcanzables:Solicite evidencia documentada de las tolerancias mantenidas en producción, no solo lo que el taller afirma que puede lograr con una sola muestra. Un proveedor que tenga como objetivo entre ±0,01 mm y ±0,05 mm debería poder mostrar datos de Cpk de tiradas de producción reales, no solo mediciones del primer-artículo.
• Recursos de mecanizado internos-:La electroerosión por hilo, el rectificado de superficies de precisión, el mandrinado con plantilla CNC y el rectificado de perfiles ópticos deberían vivir bajo un mismo techo. La subcontratación de procesos críticos introduce variaciones en las transferencias que el trabajo de precisión no puede absorber. Los talleres que mantienen sus propios departamentos de electroerosión por hilo y rectificado mantienen un control más estricto sobre los ciclos iterativos de ajuste-y-verificación que exige el ensamblaje de troqueles de precisión.
• Herramientas de simulación:El software de simulación de conformado, predicción de recuperación elástica y optimización del diseño de tiras indica un proveedor que resuelve los problemas digitalmente antes de cortar acero. Esta capacidad reduce directamente las iteraciones de prueba y comprime los tiempos de entrega.

Sistemas de calidadSepare los talleres que inspeccionan piezas de los talleres que controlan los procesos. La distinción es muy importante para las herramientas de precisión:

• Inspección del primer artículo (FAI):Un riguroso proceso FAI verifica que el proceso de fabricación pueda producir consistentemente piezas que cumplan con todos los requisitos de diseño antes de que comience la producción completa. Busque proveedores que entreguen informes FAI completos con datos dimensionales asignados a cada característica crítica, certificaciones de materiales y documentación de procesos. Este paso de verificación detecta errores dimensionales, de materiales o de proceso antes de que lleguen a su planta de producción.
• Control Estadístico de Procesos (SPC):Los proveedores que ejecutan SPC en dimensiones críticas de troqueles durante la fabricación y durante la producción de piezas estampadas demuestran conocimiento del proceso, no solo capacidad de inspección. Solicite ejemplos de gráficos de control y documentación de Cpk de proyectos anteriores comparables.
• Certificaciones:La certificación ISO 9001 establece una disciplina básica de gestión de calidad. Para aplicaciones automotrices, la IATF 16949 suele ser obligatoria. EstosCertificaciones de calidad de troqueladoras de precisión.Confirmar que un proveedor mantiene sistemas documentados para controlar los procesos, no solo los resultados finales de la inspección.

Soporte de producciónDetermina lo que sucede después de que se envía el dado. Las herramientas de precisión no son un activo que se puede comprar-y-olvidar:

• Servicios de prueba:¿Puede el proveedor realizar pruebas representativas-de producción en prensas que coincidan con su tonelaje, velocidad y perfil de carrera? Pruebe problemas de máscaras de prensa de tamaño insuficiente o no coincidentes que solo aparecen en su entorno de producción.
• Programas de mantenimiento continuo:¿Ofrece el proveedor mantenimiento programado, servicios de reafilado y soporte de reparación de emergencia? Un proveedor que fabrica el troquel y se marcha le deja a usted asumiendo todos los riesgos del ciclo de vida.
• Capacidad de respuesta de ingeniería:Cuando un troquel necesita modificación para un cambio de material o una revisión de ingeniería, el tiempo de respuesta es importante. Los proveedores con personal dedicado a la ingeniería de troqueles se ajustan más rápido que los talleres donde los fabricantes de herramientas también hacen las veces de diseñadores.

Hacer coincidir las capacidades del proveedor con los requisitos del proyecto

No todos los proyectos necesitan el mismo perfil de proveedor. Los criterios de evaluación de proveedores de troqueles de estampado que usted priorice deben cambiar según los parámetros específicos de su aplicación. Un gran soporte estructural estampado en acero dulce a ±0,1 mm presenta demandas de abastecimiento completamente diferentes a las de un terminal de conector eléctrico en miniatura mantenido a ±0,02 mm en cinco millones de piezas anuales.

Cuatro variables del proyecto deberían guiar su lista corta:

• Tamaño y geometría de la pieza:Los proveedores desarrollan experiencia en torno a rangos de tamaño. Un taller optimizado para paneles automotrices grandes funciona de manera diferente a uno centrado en componentes pequeños e intrincados. Hacer coincidir el tamaño de su pieza con el punto óptimo del proveedor garantiza que sus equipos, accesorios y capacidades de inspección se alineen naturalmente con sus requisitos.
• Banda de tolerancia:Tolerancias más estrictas exigen proveedores con capacidad de proceso demostrada a ese nivel, no sólo equipos teóricamente capaces de hacerlo. Solicite pruebas de series de producción, no de prototipos.
• Volumen anual:Los programas de alto-volumen requieren proveedores con disciplina de planificación de capacidad, estrategias de herramientas de respaldo e infraestructura de producción para mantener el rendimiento sin degradación de la calidad en tiradas prolongadas.
• Tipo de material:Las aleaciones exóticas, los aceros avanzados de alta-resistencia o las aleaciones de cobre de fino- calibre presentan desafíos de conformado únicos. Los proveedores con experiencia en el material de su pieza de trabajo específico evitan las fallas de la curva de aprendizaje-que cuestan tiempo y herramientas.

Para los equipos de ingeniería que buscan herramientas para piezas críticas pequeñas, de alta-precisión y tolerancia-, los proveedores especializados suelen ofrecer mejores resultados que los talleres generalistas. Especialistas en este espacio, comoYICHEN, centran sus equipos, desarrollo de procesos y sistemas de calidad específicamente en la producción en masa repetible de componentes de estricta-tolerancia. Esa experiencia enfocada se traduce en ciclos de desarrollo más cortos, menos iteraciones de prueba y resultados de producción más predecibles en comparación con los talleres que distribuyen su atención en una amplia gama de tamaños de piezas y clases de tolerancia.

La secuencia de evaluación a continuación proporciona un marco repetible para pasar de la definición de requisitos a la selección de proveedores:

1. Defina los requisitos de tolerancia y volumen:Documente las especificaciones dimensionales, las características críticas-para-la calidad, el volumen anual y la vida útil esperada del troquel antes de ponerse en contacto con cualquier proveedor. Los requisitos vagos producen cotizaciones vagas.
2. Preseleccione proveedores con capacidad demostrada:Filtre candidatos basándose en evidencia documentada de haber alcanzado su banda de tolerancia en volúmenes comparables. Elimine a los proveedores que carecen-de electroerosión por hilo, rectificado o herramientas de simulación relevantes.
3. Solicite muestras del primer-artículo:Haga que los proveedores preseleccionados produzcan piezas de muestra a partir de-herramientas de producción utilizando el material especificado. Evalúe la conformidad dimensional, la calidad de los bordes, el acabado de la superficie y la consistencia en un lote de muestra, no solo en una sola pieza.
4. Verificar la documentación SPC:Revise los datos de capacidad del proceso de la ejecución de muestra. Los valores de Cpk superiores a 1,33 en dimensiones críticas indican un proceso centrado dentro de su banda de tolerancia con margen de variación normal. Los valores por debajo de 1,0 indican un proceso que no puede mantener las especificaciones de manera confiable.
5. Evalúe los términos de soporte y mantenimiento continuos:Confirme lo que sucede después de la entrega. Evalúe los servicios de reafilado, la disponibilidad de componentes de repuesto, los cambios de ingeniería y los términos de garantía. Un precio de matriz más bajo de un proveedor sin soporte posventa a menudo cuesta más durante la vida útil de la herramienta.

Este enfoque estructurado elimina la subjetividad de lo que, en última instancia, es una decisión de ingeniería. El precio importa, pero es una variable entre muchas. El proveedor que ofrece la cotización más baja pero no puede demostrar la capacidad del proceso, proporcionar documentación FAI completa o respaldar el troquel durante toda su vida útil rara vez es la opción de menor-costo cuando se mide a lo largo de todo el ciclo de vida del herramental. La forma de seleccionar un proveedor de troqueles de estampado de precisión se reduce a hacer coincidir la capacidad verificada con los requisitos documentados y luego confirmar esa coincidencia con evidencia física antes de comprometer el volumen de producción.

Cómo desarrollar su estrategia de troqueles de estampado de precisión

Seleccionar al proveedor adecuado es el eslabón final de una cadena que comienza mucho antes. Cada decisión cubierta en este artículo, desde la selección del tipo de troquel hasta la especificación del material y la combinación de prensas, se alimenta de un único resultado: si sus piezas estampadas cumplen consistentemente las especificaciones a un costo que tenga sentido comercial. Los equipos de ingeniería que hacen esto bien tratan los troqueles de estampado de precisión como un problema del sistema, no como una compra de componentes.

Errores de especificación que se deben evitar

Los errores más costosos ocurren antes de cortar el acero. Estos errores comunes en el diseño de matrices de estampado inflan silenciosamente los presupuestos y comprimen la vida útil de las matrices sin ofrecer ningún beneficio de rendimiento:

• Exceso de-tolerancia de funciones no-críticas:Cada punto decimal de un dibujo tiene un precio. Como observan constantemente los ingenieros de la industria, especificar ±0,02 mm en una característica que funciona perfectamente a ±0,1 mm obliga a tener espacios libres más ajustados, aceros para herramientas más duros y un afilado más frecuente, todo sin mejorar el producto. Reserve tolerancias estrictas para las funciones que realmente las exigen.
• En-especificar materiales de matriz para el volumen de producción:Un troquel construido con A2 cuando la vida útil exige D2 o acero pulvimetalúrgico se desgastará prematuramente, lo que requerirá una renovación temprana que erosiona los ahorros de costos derivados de herramientas más baratas.
• Ignorando la compatibilidad con la prensa:Diseñar un troquel sin confirmar el tonelaje de la prensa, la altura de cierre, el área de la cama y el perfil de movimiento del deslizador genera sorpresas en las pruebas que retrasan la producción y, en ocasiones, requieren modificaciones del troquel.
• No planificar el mantenimiento desde la etapa de diseño:Los troqueles diseñados sin margen de rectificado, componentes de desgaste accesibles o disposiciones de montaje de sensores obligan a un mantenimiento reactivo que cuesta entre un 25 y un 30 % más que un enfoque proactivo.

Saber cómo reducir los costos de los troqueles de estampado sin perder precisión comienza aquí: dedique tiempo de ingeniería en la etapa de dibujo a identificar qué tolerancias realmente impulsan la función, luego haga coincidir cada decisión posterior con esos requisitos reales en lugar de especificaciones arbitrarias.

Creación de una estrategia de estampado de precisión

Una estrategia de troqueles de estampado para equipos de ingeniería sigue una secuencia lógica que alinea los requisitos de las piezas con las decisiones sobre las herramientas:

1. Comience con la función parcial. Identifique qué dimensiones son críticas para el ensamblaje, el rendimiento o la seguridad, y cuáles permiten tolerancias estándar.
2. Seleccione el tipo de troquel que coincida con su geometría, volumen y perfil de tolerancia: progresivo para alto-volumen complejo, compuesto para planitud-partes críticas, transferencia para geometrías grandes o profundas-estiradas.
3. Especifique los materiales y recubrimientos de las matrices basándose en la vida útil esperada y las propiedades de la pieza de trabajo, no solo en el costo inicial.
4. Adapte la capacidad de la prensa a los requisitos de conformado del troquel, en particular el control del movimiento deslizante para operaciones de conformado con tolerancias estrictas-.
5. Establezca protocolos de mantenimiento, intervalos de afilado, criterios de inspección y umbrales de fin-de-vida útil, antes de que comience la producción y no después de que aparezcan los problemas.

El rendimiento de los troqueles de estampado de precisión es un resultado del sistema, no una especificación de los componentes. Ningún elemento, ya sea material, recubrimiento, prensa o programa de mantenimiento, ofrece precisión de forma aislada. Surge de decisiones integradas que se refuerzan mutuamente a lo largo de todo el ciclo de vida de las herramientas.

Seguir las mejores prácticas de especificación de troqueles de estampado de precisión significa aceptar que cada decisión limita la siguiente. Un objetivo de tolerancia dicta la calidad del material. El grado del material influye en la selección del recubrimiento. El rendimiento del recubrimiento depende de la dinámica de la prensa. El comportamiento de la prensa determina la frecuencia del mantenimiento. Si se rompe cualquier vínculo, el sistema tendrá un rendimiento inferior, independientemente de qué tan bien estén diseñados los demás elementos.

Para los equipos de ingeniería que están listos para pasar de la investigación al abastecimiento activo, particularmente para piezas pequeñas y con tolerancia-crítica diseñadas para una producción en masa repetible,Soluciones de troqueles de estampado de precisión de YICHENOfrecer un punto de partida práctico para las conversaciones con proveedores basadas en el marco de evaluación descrito anteriormente.

Preguntas frecuentes sobre troqueles de estampado de precisión

1. ¿Cuál es la diferencia entre un troquel de estampado de precisión y un troquel de estampado estándar?

Un troquel de estampado de precisión tiene como objetivo tolerancias de ±0,01 mm a ±0,05 mm con repetibilidad en millones de ciclos, mientras que los troqueles estándar funcionan a ±0,1 mm o menos. Los troqueles de precisión requieren espacios libres más estrechos entre el punzón-y-el troquel (3-5% del espesor del material frente a 8-12%), aceros para herramientas de mayor-calidad como DC53 o SKD11, sistemas de guía con rodamientos de bolas y superficies pulidas como espejo. El verdadero diferenciador no es la tolerancia de la primera pieza sino la capacidad de mantener la precisión dimensional durante toda la vida útil de la herramienta.

2. ¿Cuánto duran los troqueles de estampado de precisión?

La vida útil del troquel depende del grado del acero para herramientas, los revestimientos de la superficie, el material de la pieza de trabajo y la disciplina de mantenimiento. Los troqueles AISI D2 suelen alcanzar entre 500.000 y 2.000000+ golpes para operaciones de corte. Los aceros pulvimetalúrgicos como el CPM 10V prolongan la vida útil entre 2.000.000 y 5.000000+ golpes, mientras que los insertos de carburo de tungsteno pueden alcanzar entre 5.000.000 y 10.000000+ golpes. La aplicación de recubrimientos como TiAlN puede prolongar los intervalos de reacondicionamiento en más de un 500 %. Un mantenimiento preventivo adecuado, incluido el afilado programado y el monitoreo del estado, es esencial para alcanzar estas cifras de manera constante.

3. ¿Cómo se elige entre un dado progresivo y un dado de transferencia?

La decisión depende del tamaño, la geometría y el volumen de la pieza. Los troqueles progresivos son excelentes para piezas pequeñas y medianas con complejidad moderada en grandes volúmenes (100,000+ al año), y utilizan secuenciación de múltiples-estaciones alimentadas por tiras-para lograr tolerancias estrictas de manera eficiente. Los troqueles de transferencia son necesarios cuando las piezas son demasiado grandes para la alimentación en tiras, requieren embuticiones profundas o deben rotarse entre estaciones. Los sistemas de transferencia mueven piezas en bruto individuales mediante dedos de agarre, lo que ofrece una mayor flexibilidad para geometrías 3D complejas, pero requiere más infraestructura de automatización.

4. ¿Qué recubrimientos funcionan mejor para prolongar la vida útil del troquel de estampado?

El mejor recubrimiento depende del modo de falla dominante. TiAlN es muy eficaz contra el desgaste adhesivo y el irritamiento, y los estudios muestran aumentos de vida útil superiores al 500 % en matrices D2. Los recubrimientos DLC proporcionan una fricción extremadamente baja (por debajo de 0,15) y evitan la irritación al estampar aluminio o cobre. TiCN ofrece una resistencia superior al desgaste abrasivo para láminas de metal más duras. La nitruración mejora la resistencia a la fatiga a través de una capa endurecida por difusión-que resiste el agrietamiento de la superficie. Es fundamental hacer coincidir el recubrimiento con el mecanismo de desgaste específico, ya que un recubrimiento incorrecto proporciona un beneficio mínimo independientemente del costo.

5. ¿Qué debe buscar al seleccionar un proveedor de matrices de estampado de precisión?

Evalúe a los proveedores en tres dimensiones: capacidad técnica (tolerancias documentadas de las series de producción,-electroerosión por hilo interno y rectificado, software de simulación), sistemas de calidad (inspección del primer- artículo con mapeo dimensional completo, datos SPC con Cpk superior a 1,33, certificación ISO 9001 o IATF 16949) y soporte de producción (pruebas en prensas representativas, programas de mantenimiento, capacidad de respuesta a cambios de ingeniería). Para piezas pequeñas y con tolerancia-crítica, especialistas como YICHEN se centran específicamente en herramientas de producción en masa repetibles, ofreciendo experiencia específica de la que pueden carecer los talleres generalistas. Siempre verifique la capacidad con muestras físicas antes de comprometer el volumen.
