Troquel de estampado de carburo progresivo: donde la lógica del acero para herramientas se descompone

¿Qué es una matriz de estampado de carburo progresivo?

Definición y función principal

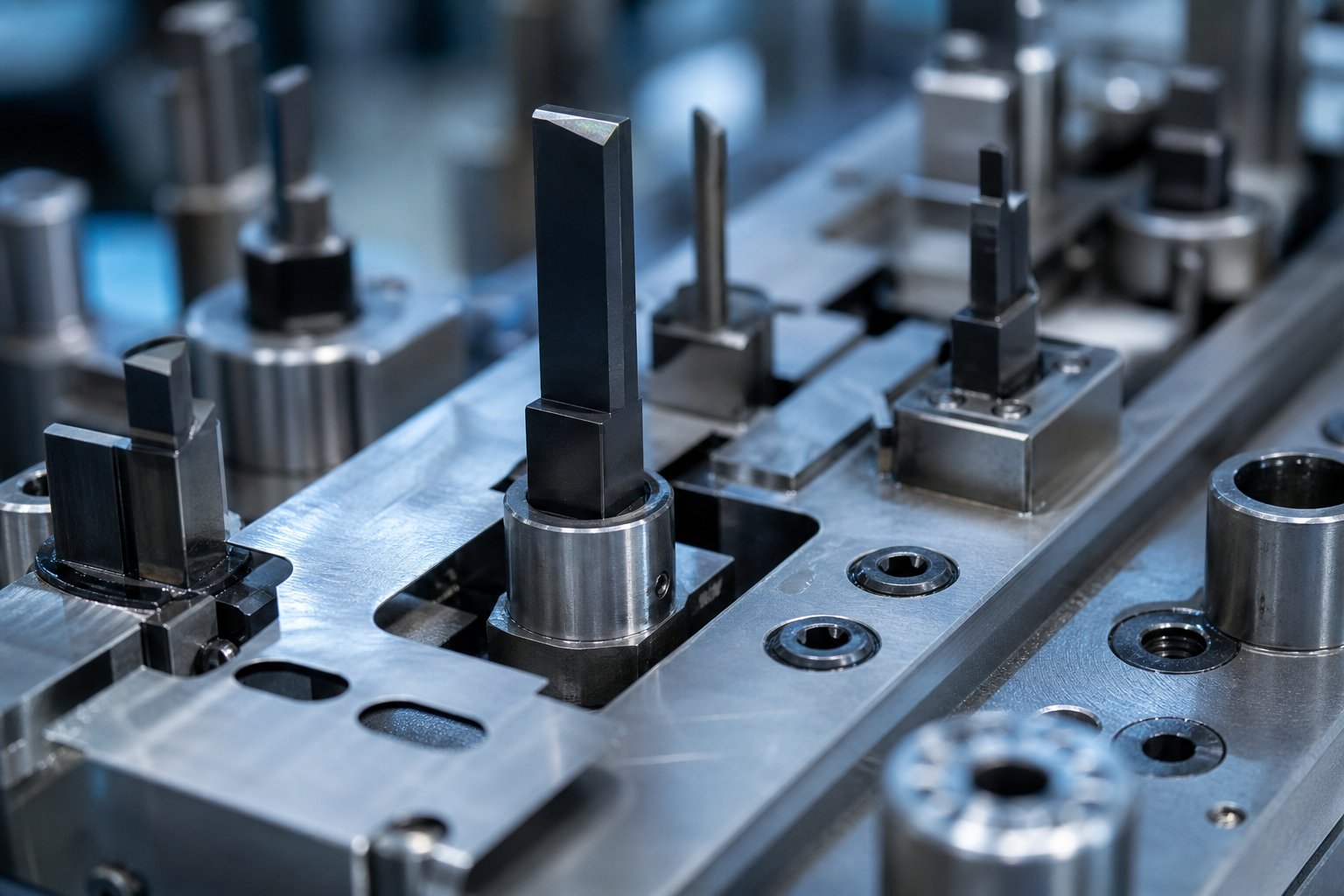

Un troquel de estampado de carburo progresivoes un juego de troqueles multi-estación en el que los principales componentes de desgaste - punzones, botones de troquel, pilotos e insertos de corte - se fabrican con carburo de tungsteno en lugar de aceros para herramientas convencionales. El material en tiras se alimenta a través del troquel y avanza estación por estación, sometiéndose a operaciones secuenciales como perforación, corte, doblado y conformado hasta que una pieza terminada queda libre en la estación final.

Entonces, ¿qué es un dado progresivo en términos prácticos? Es una herramienta que realiza múltiples operaciones de estampado en un solo golpe de prensa, y cada estación maneja un paso en la geometría de la pieza. La tira nunca sale del troquel hasta que la pieza esté completa. Agregar carburo a este concepto lo transforma de una-herramienta de producción de vida útil moderada a una diseñada para campañas de volumen-extremo donde la consistencia dimensional no puede variar a lo largo de millones de ciclos.

Por qué el carburo cambia la ecuación

El carburo de tungsteno ofrece un rango de dureza de 89-93 HRA y una resistencia a la compresión de entre 4500 y 6000 MPa, cifras queacero para herramientas convencional enanopor un amplio margen. En un troquel de estampado progresivo, eso se traduce en punzones que mantienen los bordes cortantes afilados por más tiempo, botones de troquel que resisten el desgaste abrasivo de materiales en tiras de alta-resistencia y pilotos que mantienen su diámetro de guía a lo largo de los ciclos de producción que otros materiales simplemente no pueden soportar.

La conductividad térmica del carburo - aproximadamente 80-110 W/mK en comparación con los 40-50 W/mK del acero para herramientas, también significa menos acumulación de calor en la interfaz de corte durante el estampado progresivo a alta velocidad. Menos calor significa menos distorsión térmica, lo que mantiene las tolerancias estables carrera tras carrera.

Los troqueles de estampado de carburo progresivo están diseñados para aplicaciones en las que el acero para herramientas requeriría un reemplazo prematuro o no lograría mantener la tolerancia en volúmenes de producción superiores a un millón de piezas.

¿Quién se beneficia de los troqueles progresivos de carburo?

Imagine estampar terminales de conectores eléctricos a 600+ golpes por minuto, día tras día, con alturas de rebabas que no pueden exceder unas pocas micras. Esa es la realidad para los fabricantes de estos sectores:

• Conectores y carcasas de sensores para automoción-de gran volumen
• Contactos eléctricos y regletas de terminales en aleaciones de cobre.
• Componentes de dispositivos médicos que requieren una repetibilidad inferior a 0,01 mm
• Marcos conductores LED y piezas electrónicas de precisión.

En cada caso, el costo por-pieza debe mantenerse bajo en campañas extendidas - a menudo decenas de millones de piezas de un solo juego de troqueles. Los troqueles progresivos de estampado de carburo hacen que los cálculos funcionen al extender los intervalos entre el reafilado y prolongar la vida útil del troquel mucho más allá de lo que pueden ofrecer las herramientas basadas en acero-.

La verdadera pregunta, sin embargo, no es si el carburo supera al acero para herramientas en términos absolutos. Se trata de si la aplicación justifica la inversión - y esa decisión depende de los umbrales de volumen, la abrasividad del material y las tolerancias que exigen sus piezas.

Carburo versus acero para herramientas versus alternativas recubiertas

Esa decisión de - carburo o no - rara vez se reduce a una sola variable. Equipos de ingeniería evaluandoMuere progresivo para un nuevo programa.Se enfrentan a una elección de tres-materiales: acero para herramientas convencional, acero para herramientas revestido o carburo sólido. Cada uno se encuentra en un punto diferente de la curva de costo-rendimiento, y elegir el incorrecto significa gastar demasiado en herramientas o ver que la vida útil del troquel no alcanza los objetivos de producción.

Fortalezas y limitaciones del acero para herramientas

Los aceros para herramientas como A2, D2, M2 y S7 siguen siendo la columna vertebral de las herramientas de estampado y troqueles por una buena razón. Son resistentes, reparables y relativamente asequibles. Un punzón D2 bien-tratado térmicamente-a 58-62 HRC maneja un volumen de corte moderado-sin quejas, y la resistencia a los golpes del S7 lo convierte en una opción natural para estaciones de encofrado pesado donde las cargas laterales y el impacto son más importantes que la retención de los bordes.

¿Dónde se mantienen estos aceros en las aplicaciones progresivas de troquelado y estampado?

• Prototipos y tiradas de bajo-volumen, menos de 500.000 piezas
• Estaciones de conformado y embutición donde la tenacidad previene la fractura bajo tensión de flexión
• Aplicaciones para estampar materiales blandos como aluminio o acero con bajo contenido de carbono-
• Matrices que pueden requerir modificaciones de geometría después de la prueba inicial

La limitación aparece cuando el volumen supera el millón de golpes o comienza a estampar materiales abrasivos. Los punzones D2 que estampan acero al silicio, por ejemplo, pueden necesitar reafilarse cada 50.000 a 100.000 golpes - una frecuencia de mantenimiento que reduce el OEE en líneas de alta-velocidad. El acero para herramientas también se puede soldar y re-remecanizar en una sala de herramientas estándar, lo que le otorga una ventaja de flexibilidad que el carburo simplemente no puede igualar. Pero la flexibilidad no resuelve el problema del desgaste.

Acero para herramientas recubierto de PVD y CVD como término medio

Parece que el carburo es la mejora obvia, ¿verdad? No necesariamente. Los recubrimientos PVD y CVD aplicados a sustratos de acero para herramientas ocupan un importante punto medio que muchos ingenieros progresistas de herramientas y troqueles pasan por alto.

Recubrimientos como TiN (2400 HV), TiCN (3200 HV), AlTiN (3400 HV) y películas DLC agregan dureza y lubricidad a la superficie sin cambiar la tenacidad o maquinabilidad del sustrato. Aejemplo del mundo real-de The Fabricatorilustra la progresión: un punzón compuesto en acero CPM M4 produjo 10 000 piezas sin recubrimiento, 55 000 con multicapa de CrN/CrC, 100 000 con AlTiN y hasta 250 000 piezas con una capa superior de AlTiN más lubricante seco-. Esto supone una mejora de vida 25 veces mayor sin cambiar al carburo.

El acero para herramientas revestido funciona bien cuando:

• Los volúmenes de producción caen entre 500.000 y 2 millones de piezas
• El material estampado es moderadamente abrasivo (inoxidable suave, bronce fosforado)
• La deriva de tolerancia es aceptable dentro de una ventana más amplia (por encima de ±0,015 mm)
• Las restricciones presupuestarias limitan la inversión inicial en herramientas

¿El truco? Los recubrimientos son delgados - normalmente de 5 a 10 micrómetros. Una vez que el recubrimiento se desgasta, el acero para herramientas desnudo se desgasta a su ritmo original. El reafilado elimina el recubrimiento por completo, lo que requiere volver a recubrirlo después de cada ciclo de afilado. Para matrices progresivas que procesan aleaciones de cobre abrasivas o acero al silicio a alta velocidad, los recubrimientos se convierten en una carga de mantenimiento en lugar de una solución.

Cuando el carburo se convierte en la única opción viable

Ciertas combinaciones de velocidad, material y tolerancia no dejan lugar a concesiones. El carburo se convierte en la única respuesta cuando su programa de estampado progresivo alcanza cualquiera de estos factores desencadenantes:

• Velocidades de prensa superiores a 800 SPM donde el ablandamiento térmico degrada el acero para herramientas
• El material de la tira es acero eléctrico al silicio, acero inoxidable endurecido o aleaciones de cobre abrasivas (cobre berilio, bronce fosforado)
• Los requisitos de tolerancia inferiores a ±0,01 mm deben mantenerse en tiradas superiores a 2 millones de piezas.
• Los intervalos de reafilado en acero para herramientas requerirían paradas de línea más de una vez por turno

Considere elejemplo de estampado de acero laminado M19para aplicaciones de motores. En volúmenes bajos, D2 en RC 60-62 ofrece 2-3 millones de visitas. Para demandas más altas, el acero rápido M4 eleva esa cifra a 4-5 millones. Pero para pedidos que requieren 10 millones de piezas de un solo juego de troqueles, la solución especificada es el carburo (grado CD-260 en RC 70-72); nada más mantiene las dimensiones en ese tramo.

La siguiente tabla muestra las tres estrategias de materiales una al lado de la otra en las métricas más importantes para los troqueles progresivos:

Notarás las zonas de superposición. Un punzón M2 recubierto puede sobrevivir en condiciones en las que un punzón D2 sin recubrimiento falla - pero no puede igualar la capacidad del carburo para mantener la geometría del borde bajo contacto abrasivo sostenido a alta velocidad. La decisión se reduce a dónde se ubica su aplicación en el espectro de volumen y abrasividad.

Lo que la tabla no muestra es la complejidad de ingeniería que se esconde detrás de esa columna de carburo. Especificar carburo no es solo una sustitución de material -, sino que cambia la forma de diseñar la geometría del punzón, calcular las holguras y soportar los componentes dentro del juego de troqueles. Las reglas que funcionan para los troqueles progresivos de acero para herramientas se rompen en el momento en que se cambia a un material con tres veces la dureza pero una fracción de la resistencia a la tracción.

Selección de grados de carburo para componentes de matrices progresivas

Esa fracción de resistencia a la tracción es exactamente la razón por la que no todos los carburos son iguales. Elegir "carburo" para sus materiales de estampado progresivo es sólo la primera decisión. La segunda decisión - y posiblemente más importante - es qué grado de carburo especificar para cada estación en la matriz. Si se hace mal, un golpe que debería durar dos millones de golpes se reducirá catastróficamente a quinientos.

El carburo de tungsteno es un compuesto metalúrgico en polvo-bifásico-: granos duros de carburo de tungsteno unidos por una matriz de metal de cobalto. Dos variables independientes controlan su comportamiento -Tamaño de grano de WC y porcentaje de aglutinante de cobalto.. Cada grado de carburo se ubica en un punto específico a lo largo de la curva de dureza-tenacidad y no se pueden maximizar ambos simultáneamente. El trabajo consiste en hacer coincidir esa posición con el mecanismo de falla dominante en cada estación de matriz.

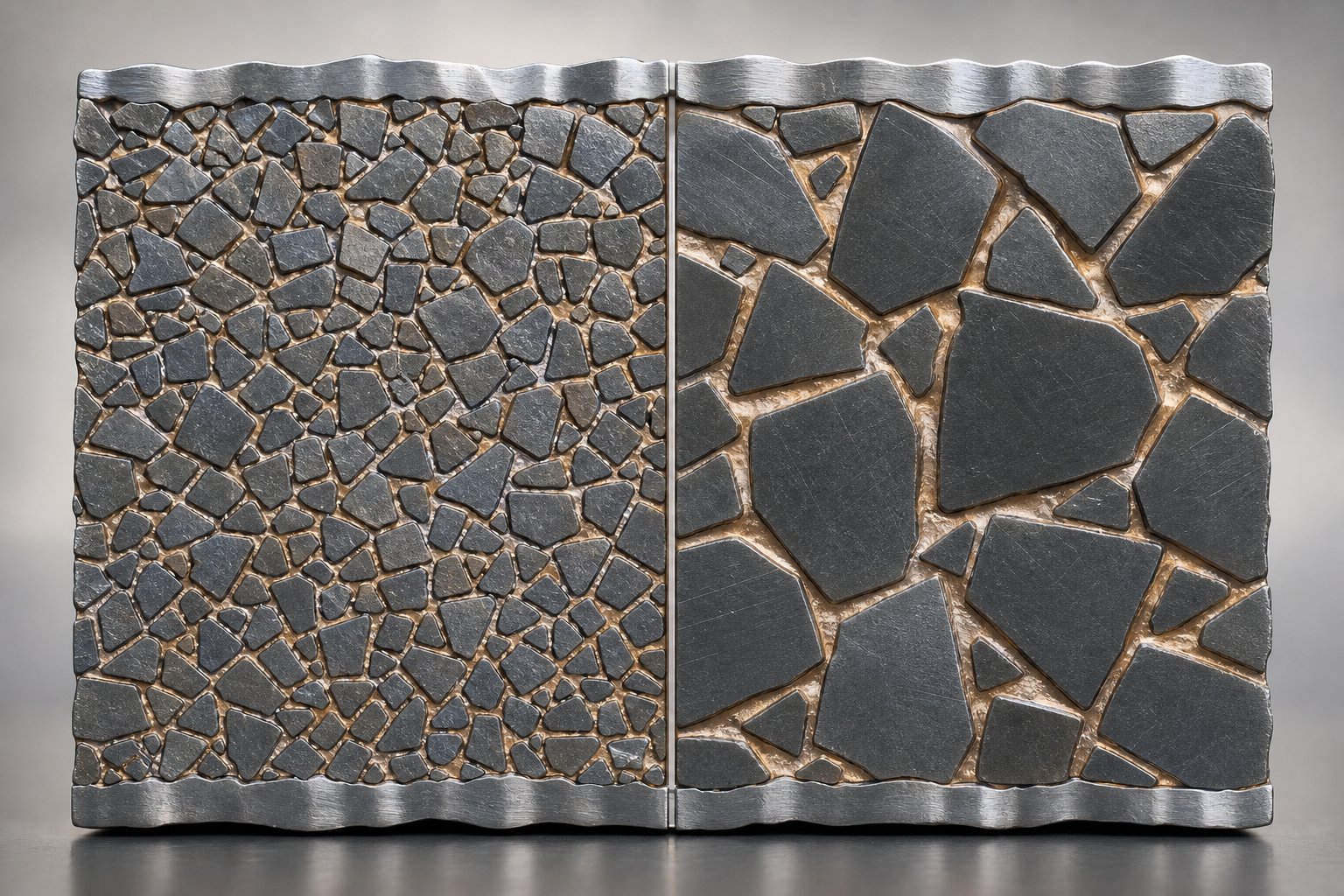

Carburo micrograno frente a submicrograno para componentes de matrices

La clasificación granulométrica sigue las normas ISO 4499. Para las matrices de carburo utilizadas en el estampado progresivo, el rango relevante abarca tres categorías:

• Submicrograno (ultra-fino): menos de 0,5 micrómetros significan el tamaño de grano de WC
• Grano fino: 0,5 a 1,3 micrómetros
• Micrograno estándar (medio): 1,4 a 2,0 micrómetros

La relación es sencilla: - los granos más finos producen una mayor dureza, una retención de bordes más nítida y un mejor acabado superficial en la pieza estampada. Pero los granos más finos también significan una menor tenacidad a la fractura y una mayor sensibilidad a las cargas de impacto. Comodocumentado en pruebas del mundo real-, un punzón submicrograno con 15 % de cobalto falló debido al desconchado después de solo 500 golpes en una operación de corte de acero inoxidable, mientras que un punzón de grano medio- con 12 % de resistencia a la corrosión adecuada duró entre 50 000 y 80 000 golpes en la misma aplicación.

¿Cómo se traduce esto en la selección específica de la estación-en troqueles de estampado de carburo? Los grados submicrograno se destacan en punzones de corte finos donde el filo del borde genera cortes sin rebabas-en materiales delgados. El micrograno estándar se adapta a operaciones de perforación generales donde es importante una resistencia moderada al impacto. Y para las estaciones de encofrado que experimentan cargas de flexión lateral, se pasa a estructuras de grano medio o medio-grueso que absorben energía sin descascararse.

Contenido de aglutinante y su efecto sobre el rendimiento del troquel

El contenido de aglutinante de cobalto en aplicaciones de matrices progresivas suele estar entre el 6% y el 15% en peso. Cada punto porcentual de cobalto que agrega reduce la dureza en aproximadamente 0,5 HRA y al mismo tiempo aumenta la resistencia a la rotura transversal entre 50 y 100 MPa. Esa compensación-no es sutil -, cambia fundamentalmente la forma en que el componente responde a la carga.

Aquí está el desglose práctico para los ingenieros de troqueles progresivos:

• 6-8% cobalto: Máxima resistencia al desgaste y retención de bordes para estaciones de corte y perforación. La dureza alcanza 90-92 HRA. Lo mejor para estaciones donde el modo de falla dominante es el desgaste abrasivo del flanco en lugar del astillado.
• 8-10 % de cobalto: rendimiento equilibrado para pilotos y botones de matriz de uso general. Proporciona la dureza adecuada para manejar desalineaciones menores sin fracturas catastróficas.
• 10-15 % de cobalto: alta tenacidad al impacto para punzones de formación, estaciones accionadas por levas-y cualquier componente expuesto a cargas laterales cíclicas o golpes descentrados. La dureza cae a 86-89 HRA, pero la resistencia a la rotura transversal supera los 2200 MPa.

Un error común es utilizar de forma predeterminada-grados de aglutinante más bajos en todas partes para obtener la máxima dureza. En realidad, una matriz progresiva contiene estaciones con perfiles de carga fundamentalmente diferentes. Un punzón cortante produce un corte de compresión limpio. Un punzón formador absorbe la flexión y la tensión lateral. Especificar el mismo grado de carburo en todas las estaciones prácticamente garantiza fallas prematuras en las posiciones exigentes en cuanto a tenacidad-.

Selección de calidad mediante función de estación de matriz

La siguiente tabla organiza los parámetros de grado de carburo recomendados por función de componente dentro de un juego de troqueles progresivos. Las designaciones comerciales específicas varían según el proveedor, por lo que aquí nos centramos en los objetivos de composición que impulsan el rendimiento:

Observe el patrón: las estaciones dominadas por el corte obtienen un grano más fino y menos aglutinante, mientras que las estaciones que absorben el impacto o la fuerza lateral cambian hacia un grano más grueso y un mayor contenido de aglutinante. Este enfoque estación por -estación para los materiales de estampado progresivo es lo que separa un troquel que funciona para millones de golpes de uno que se fractura durante la prueba.

Sin embargo, la selección de grados es sólo la mitad del problema de ingeniería. Un grado de carburo perfectamente elegido seguirá fallando si la geometría del componente crea concentraciones de tensión que exceden los límites de tracción del material - y la resistencia a la tracción del carburo es una fracción de su capacidad de compresión. Las reglas de geometría que funcionan para perdonar punzones de acero para herramientas necesitan un replanteamiento fundamental cuando se construye con un material tan duro y tan frágil.

Principios de diseño de ingeniería para matrices progresivas de carburo

La resistencia a la compresión del carburo es extraordinaria - pero su resistencia a la tracción es aproximadamente de un-tercio a-la mitad que la del acero para herramientas endurecido. Ese solo hecho reescribe el libro de reglas de diseño para el diseño de troqueles de estampado progresivo. Las geometrías que sobreviven a millones de ciclos en D2 o M2 pueden fracturar un punzón de carburo en el primer golpe si los concentradores de tensión exceden el umbral de falla frágil-del material. El diseño de herramientas de matriz progresiva en carburo no es un cambio de material -, es una disciplina de ingeniería fundamentalmente diferente.

Geometría de punzonado y diseño de bordes para carburo

El acero para herramientas perdona las geometrías agresivas. El carburo no. Cada esquina interna afilada, sección de pared delgada o ángulo de corte agresivo se convierte en un sitio potencial de inicio de grietas. Cuando se diseñan herramientas progresivas y componentes de matriz a partir de carburo, las reglas de espesor mínimo de pared se ajustan considerablemente - una pauta general es mantener el espesor de pared al menos 1,5 veces el material que se estampa y nunca menos de 1,0 mm, independientemente de la aplicación.

Los radios de las esquinas importan aún más. Las esquinas internas de los punzones de carburo requieren un radio mínimo de 0,2-0,3 mm, donde el acero para herramientas podría tolerar una esquina afilada de electroerosión por hilo. ¿Por qué? Los factores de concentración de tensión en las esquinas internas afiladas pueden amplificar la tensión de tracción local de 3 a 5 veces, empujándola más allá del límite de fractura del carburo durante el impacto de cada golpe de estampado.

El ángulo de corte es otra área donde la lógica del acero para herramientas falla. Corte estilo-techo en punzones de corte - comúnmente de 2-3 grados en acero para herramientas; debe reducirse a 1 grado como máximo o eliminarse por completo en punzones de carburo. La fuerza de corte en ángulo introduce un momento de flexión que el carburo maneja mal. Si se necesita corte para reducir el tonelaje máximo, aplíquelo al botón del troquel en lugar del punzón, colocando el punzón de carburo en pura compresión.

Especificaciones de autorización y soporte de respaldo

La holgura de los troqueles progresivos de acero para herramientas suele ser del 8-12% del espesor del material por lado. El carburo exige espacios libres más estrechos - generalmente del 5 al 8 % por lado, para minimizar las fuerzas de flexión lateral en el punzón durante el avance. Un espacio libre excesivo permite que la tira se enrolle alrededor de la punta del punzón, creando una carga de tracción en el filo que provoca que el filo se astille.

El soporte de respaldo es igualmente crítico. Los componentes de carburo no pueden absorber cargas de flexión de la misma manera que el acero puede flexionarse sin fracturarse. Cada punzón de carburo requiere una placa de respaldo rectificada-de precisión - generalmente HS6-5-2C endurecida a 56-60 HRC; debe ser al menos entre 1,2 y 1,25 veces más gruesa que las placas de respaldo utilizadas en troqueles de acero convencionales. El sistema de retención de ajuste por interferencia mantiene los insertos de carburo en compresión, con una interferencia típica que oscila entre el 0,6% y el 1,0% del diámetro y temperaturas de ensamblaje entre 500 y 600 grados Celsius para los métodos de manga caliente.

Esta combinación - espacios libres estrechos más respaldo rígido - mantiene el punzón de carburo cargado en compresión donde prospera, en lugar de permitir momentos de flexión que explotan su debilidad.

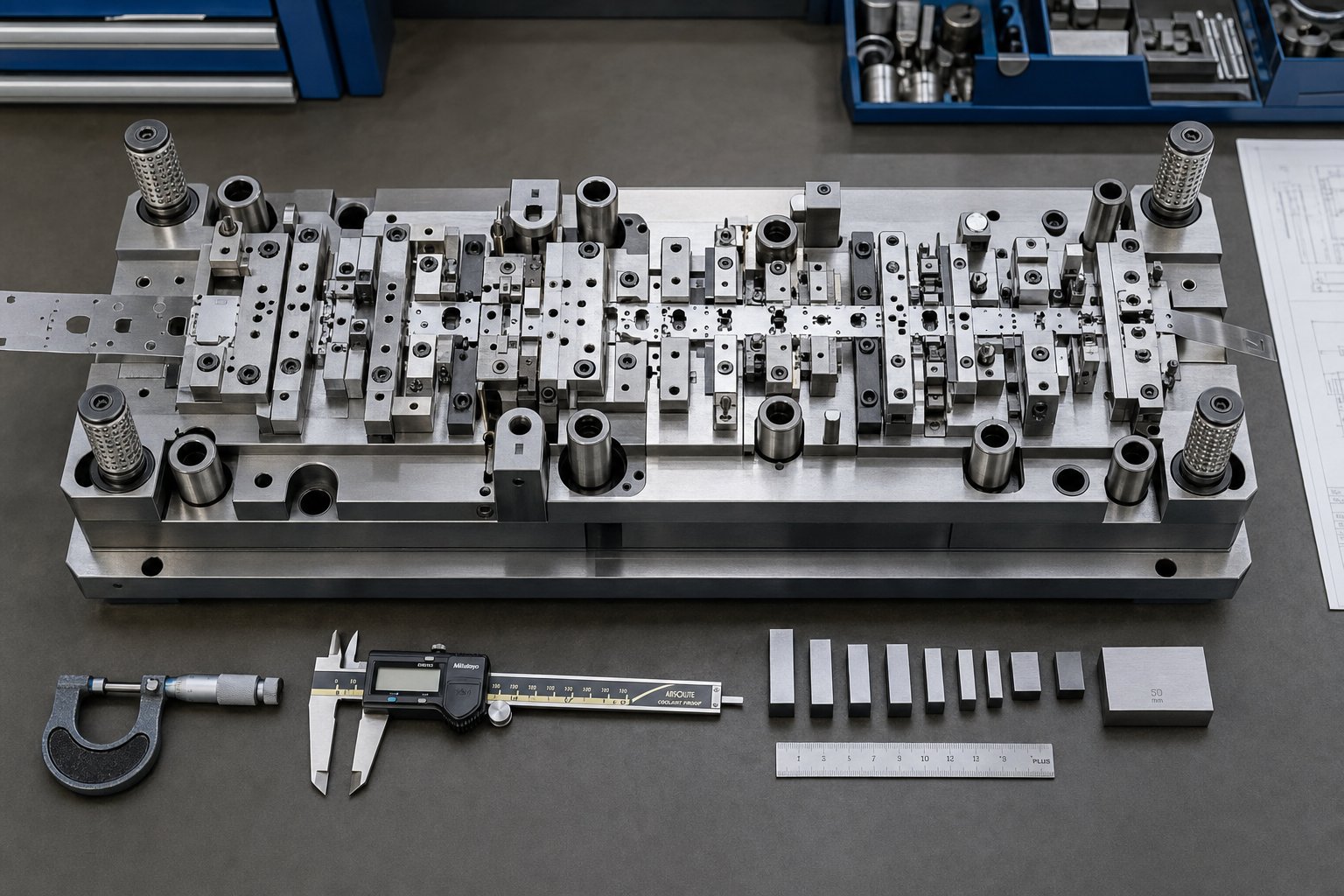

Consideraciones sobre el diseño de la estación

La fragilidad del carburo extiende su influencia más allá del diseño individual del punzón hasta el diseño general de la tira. Un golpe descentrado de una tira mal alimentada puede generar suficiente impacto lateral para fracturar un punzón de carburo al instante. La secuenciación de estaciones debe tener en cuenta esta vulnerabilidad equilibrando las fuerzas de corte, evitando la carga unilateral y garantizando un posicionamiento confiable de la tira en cada golpe.

Considere lo que sucede cuando una sola estación lleva a cabo una operación de corte pesada y desequilibrada: el empuje lateral resultante empuja lateralmente contra el punzón. En el acero para herramientas, esto provoca un desgaste acelerado. En el carburo, causa fractura. Distribuir las fuerzas de corte simétricamente - o escalonar los cortes pesados ​​en varias estaciones - elimina la condición de carga lateral-.

La ubicación de los pilotos también se vuelve más crítica. Los pilotos deben enganchar la tira antes de que cualquier estación de corte aplique carga, y la distancia del piloto-al-punzón debe minimizar la capacidad de la tira para cambiar entre el registro y el corte. Cada milímetro de posible deriva de la tira se traduce en un riesgo de impacto descentrado en los componentes de carburo.

La siguiente lista de verificación captura las reglas de diseño esenciales para la ingeniería de matrices progresivas de carburo:

• Mantenga un espesor mínimo de la pared del punzón de 1,5 veces el espesor del material estampado (nunca por debajo de 1,0 mm)
• Aplique radios de esquina internos de 0,2 a 0,3 mm como mínimo en todas las geometrías de punzones de carburo.
• Limite el ángulo de corte a 1 grado como máximo en punzones de carburo; aplique corte a los botones del troquel cuando sea posible
• Especifique espacios libres para matrices de 5 a 8 % de espesor del material por lado para minimizar la tensión de flexión lateral
• Instale placas de respaldo endurecidas con un espesor de 1,2-1,25x del respaldo de matriz de acero estándar
• Utilice ajuste de interferencia-o retención de manguito-caliente (entre 0,6 y 1,0 % de interferencia) para mantener los componentes de carburo comprimidos.
• Equilibre las fuerzas de corte simétricamente entre las estaciones para evitar el empuje lateral unilateral
• Coloque los pilotos para enganchar la tira antes de que las estaciones de corte apliquen la carga.
• Evite concentrar operaciones de supresión intensas en estaciones únicas - distribuya en varias etapas
• Diseñe placas eyectoras-cargadas por resorte para mantener un espacio libre de al menos 0,05 mm por encima del espesor máximo del material para proteger los bordes cortantes.
• Seleccione postes guía y casquillos de tipo bola-para una mayor precisión de guiado en operaciones a alta-velocidad

Estas reglas existen porque el carburo falla catastróficamente en lugar de progresivamente. Un punzón de acero para herramientas da señales de advertencia - bordes redondeados, crecimiento de rebabas y desviación dimensional - antes de fallar. Un punzón de carburo funciona perfectamente o se fractura. Rara vez hay un estado intermedio. Ese comportamiento binario exige una disciplina de ingeniería más estricta desde el principio, pero recompensa esa disciplina con una estabilidad dimensional muy superior en todas las series de producción.

Por supuesto, incluso un troquel progresivo de carburo perfectamente diseñado funciona en un entorno dinámico donde la velocidad de la prensa, la generación de calor y los ciclos térmicos presentan su propio conjunto de desafíos - desafíos que se vuelven cada vez más severos a medida que las tasas de carreras superan las 800 por minuto.

Rendimiento de estampado de alta velocidad y demandas térmicas

A 400 golpes por minuto, el acero para herramientas funciona adecuadamente. A 600, el acero para herramientas recubierto es suficiente. Cruze el umbral de 800 SPM y la física cambiará por completo. - el calor se acumula más rápido de lo que el acero puede disiparlo, la irritación se acelera y la estabilidad dimensional comienza a erosionarse a mitad de camino. Aquí es donde el carburo deja de ser una opción premium y se convierte en un requisito funcional.

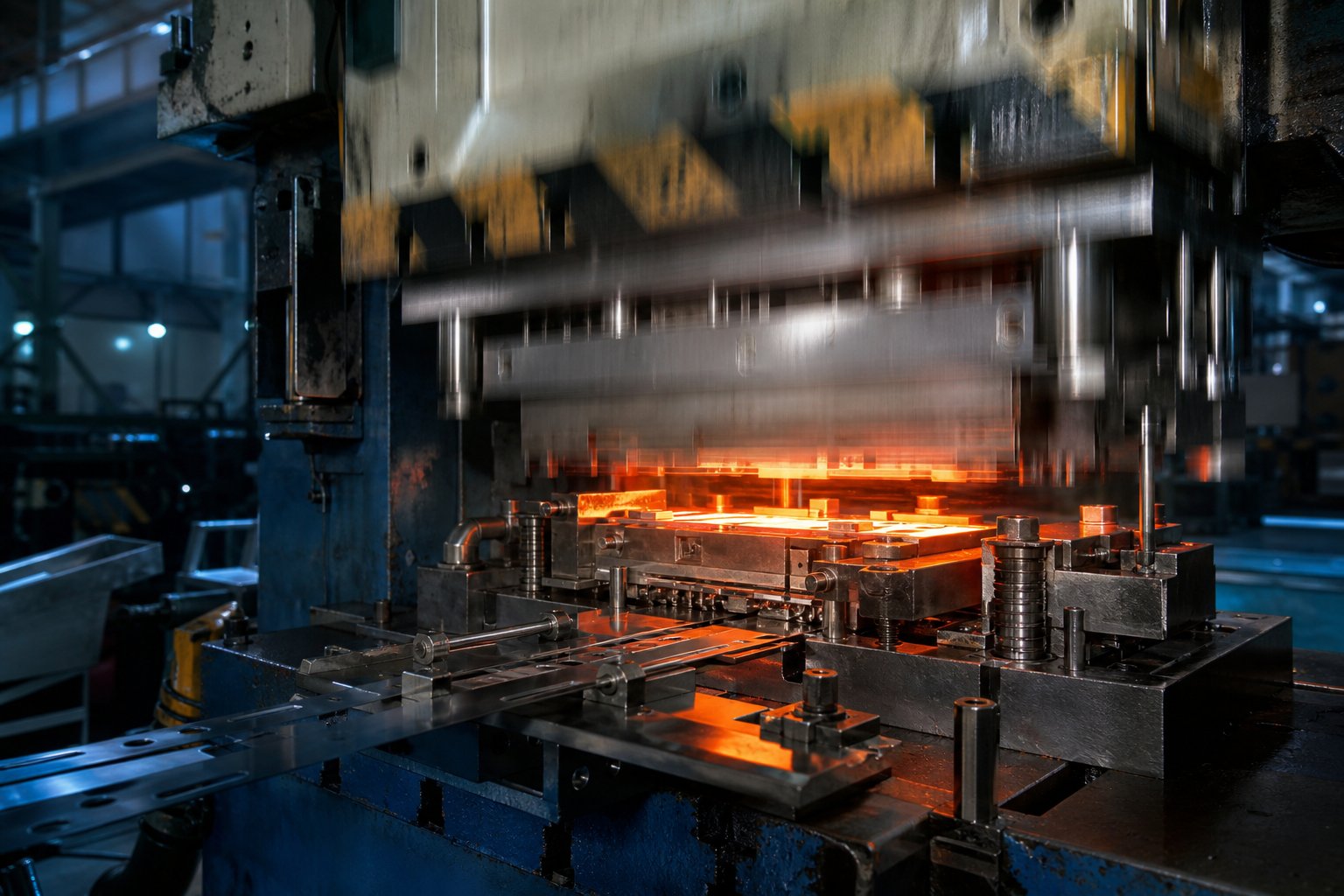

Por qué el estampado de alta-velocidad exige carburo

¿Qué sucede realmente con el acero para herramientas por encima de 800 SPM? Convergen tres mecanismos de degradación superpuestos. En primer lugar, el acero para herramientas - suavizado térmicamente pierde dureza a medida que aumentan las temperaturas de la interfaz, y la dureza efectiva del D2 cae considerablemente por encima de los 400 grados Celsius en el filo. En segundo lugar, el desgaste por fricción y adhesivo se acelera a medida que las superficies ablandadas del punzón permiten que el material de la pieza de trabajo se adhiera y desgarre el material base. En tercer lugar, el tiempo de ciclo comprimido entre carreras elimina la breve ventana de enfriamiento de la que dependen las operaciones de velocidad más baja para estabilizar las temperaturas.

El carburo resiste los tres. EsLa conductividad térmica se sitúa aproximadamente en 80-110 W/mK.- aproximadamente el doble que la mayoría de los aceros para herramientas -, lo que significa que el calor se aleja del filo más rápido. Igualmente importante es que el carburo conserva su dureza a temperaturas elevadas mucho más allá de donde se ablanda el acero para herramientas. Como señala el veterano de la industria Thomas Vacca, el carburo no se desgasta como lo hace el acero convencional - los bordes se desintegran en lugar de deformarse. Esa distinción es muy importante cuando se trata de velocidad: el acero se desgasta de forma progresiva e impredecible, mientras que el carburo mantiene sus dimensiones o falla de una manera que se puede medir y predecir.

Para los objetivos de OEE en líneas de alta-velocidad, esta diferencia de comportamiento es fundamental. Cuando un troquel funciona a 1,000+ SPM, incluso una parada no planificada de 15 minutos para abordar el desgaste prematuro del acero para herramientas cuesta miles de piezas en pérdida de producción. Los intervalos extendidos de reafilado de Carbide comprimen el mantenimiento en períodos programados en lugar de interrupciones reactivas.

Gestión térmica a velocidades de producción

La generación de calor en el estampado progresivo de alta-velocidad proviene de tres fuentes simultáneas:

• Fricción en la interfaz del punzón-para-desnudarse durante la penetración y la retirada
• Energía de deformación plástica liberada durante las operaciones de conformado, doblado y corte.
• Fuerzas de aceleración y desaceleración de la tira a medida que el material avanza a altas tasas de indexación.

Imagine utilizar aleaciones de cobre de estampado progresivo a 1200 SPM para conectores eléctricos. La alta conductividad térmica del cobre juega a tu favor - absorbe y redistribuye el calor rápidamente. Pero el bronce fósforo o el cobre berilio introducen coeficientes de fricción y resistencia a la deformación significativamente mayores, concentrando el calor en la punta del punzón. Sin la capacidad superior de transferencia térmica del carburo, ese calor localizado crea un circuito de retroalimentación: el acero ablandado se desgasta más rápido, genera más fricción y genera más calor.

El carburo rompe ese bucle, pero no elimina por completo el riesgo térmico. El agrietamiento térmico - grietas superficiales finas causadas por ciclos rápidos de calentamiento y enfriamiento - sigue siendo un modo de falla principal cuando la entrega de lubricación no logra seguir el ritmo de la velocidad de la prensa. Una gestión térmica adecuada requiere un volumen adecuado de lubricante que llegue a la interfaz de corte, una presión de extracción controlada para evitar un calentamiento adicional por fricción y, en algunos casos, canales activos de enfriamiento del troquel para las aplicaciones más exigentes.

La expansión térmica también introduce errores de progresión a gran velocidad. Un caso documentado involucró una tira de troquel que creció 0,002 pulgadas cuando se calentó a solo 20 grados Fahrenheit durante una operación a alta-velocidad - lo suficiente como para empujar la progresión de la tira fuera de la tolerancia. El menor coeficiente de expansión térmica del carburo en comparación con el acero para herramientas ayuda a que las dimensiones de los componentes se mantengan estables, pero el juego de troqueles en su conjunto todavía requiere una planificación de la gestión térmica.

Aplicaciones industriales que requieren matrices de carburo de alta-velocidad

Ciertos sectores se han estandarizado en matrices progresivas de carburo porque su economía de producción simplemente no funciona a velocidades más bajas o con mayor frecuencia de mantenimiento. Estas son las aplicaciones principales clasificadas según los requisitos típicos de velocidad de la prensa:

1. Terminales de conectores eléctricos y pines de contacto - 1,200 a 1,800 SPM. El estampado progresivo del cobre a estas velocidades exige carburo en todas las estaciones de corte. Las geometrías de los terminales son demasiado finas para ángulos de corte agresivos y las tolerancias inferiores a ±0,01 mm deben mantenerse en pedidos de varios -millones de piezas.
2. Lengüetas de batería de EV y componentes de barra colectora - 800 a 1400 SPM. El estampado progresivo de cobre y acero niquelado-a alta velocidad para interconexiones de celdas de batería requiere la estabilidad dimensional del carburo para mantener una geometría de lengüeta de soldadura consistente-en todas las celdas.
3. Marcos conductores LED de - 1000 a 1500 SPM. Una tira delgada de aleación de cobre (0,1-0,3 mm) a velocidad extrema produce una enorme carga térmica por unidad de área. La disipación de calor del carburo previene la distorsión térmica que causa fallas de coplanaridad en los marcos conductores terminados.
4. Carcasas de sensores automotrices de precisión - 800 a 1200 SPM. El estampado progresivo de componentes automotrices para sensores ABS, transductores de presión y carcasas MEMS requiere tolerancias estrictas de planitud y diámetro que solo el carburo puede mantener a velocidades de producción que cumplan con las demandas de volumen de los OEM.
5. Laminaciones con micromotor - 600 a 1.000 SPM. El acero eléctrico al silicio a una velocidad de moderada-a-alta produce un desgaste abrasivo extremo. El carburo se especifica no principalmente por la velocidad sino por la combinación de velocidad y abrasividad del material.

Notará un hilo común en las cinco aplicaciones: materiales delgados, tolerancias estrictas y volúmenes de producción medidos en decenas de millones. A estas velocidades, todos los aspectos del rendimiento del dado operan más cerca de sus límites - y cuando algo sale mal, los modos de falla difieren de lo que se vería a velocidades más bajas. Reconocer cómo se ven esas fallas y rastrearlas hasta la causa raíz es lo que separa una estrategia de mantenimiento reactivo de una que mantiene la prensa en funcionamiento.

Patrones de desgaste y análisis de fallas para matrices de carburo

Un punzón de carburo mantiene la dimensión o no - y cuando se detiene, el modo de falla le indica exactamente qué salió mal. El desafío es leer esas señales correctamente. La mayoría de los equipos de producción que ejecutan un juego de troqueles progresivos en carburo encuentran fallas que parecen aleatorias pero que se remontan a causas fundamentales específicas y repetibles. Comprender esos patrones convierte el mantenimiento reactivo de los troqueles en una intervención programada y predecible.

Modos comunes de falla de carburo en troqueles progresivos

Las fallas de carburo se dividen en dos categorías amplias: eventos catastróficos que detienen la producción de inmediato y degradación progresiva que erosiona la calidad de las piezas con el tiempo. Ambos exigen atención, pero requieren enfoques diagnósticos diferentes.

Las fallas catastróficas incluyen:

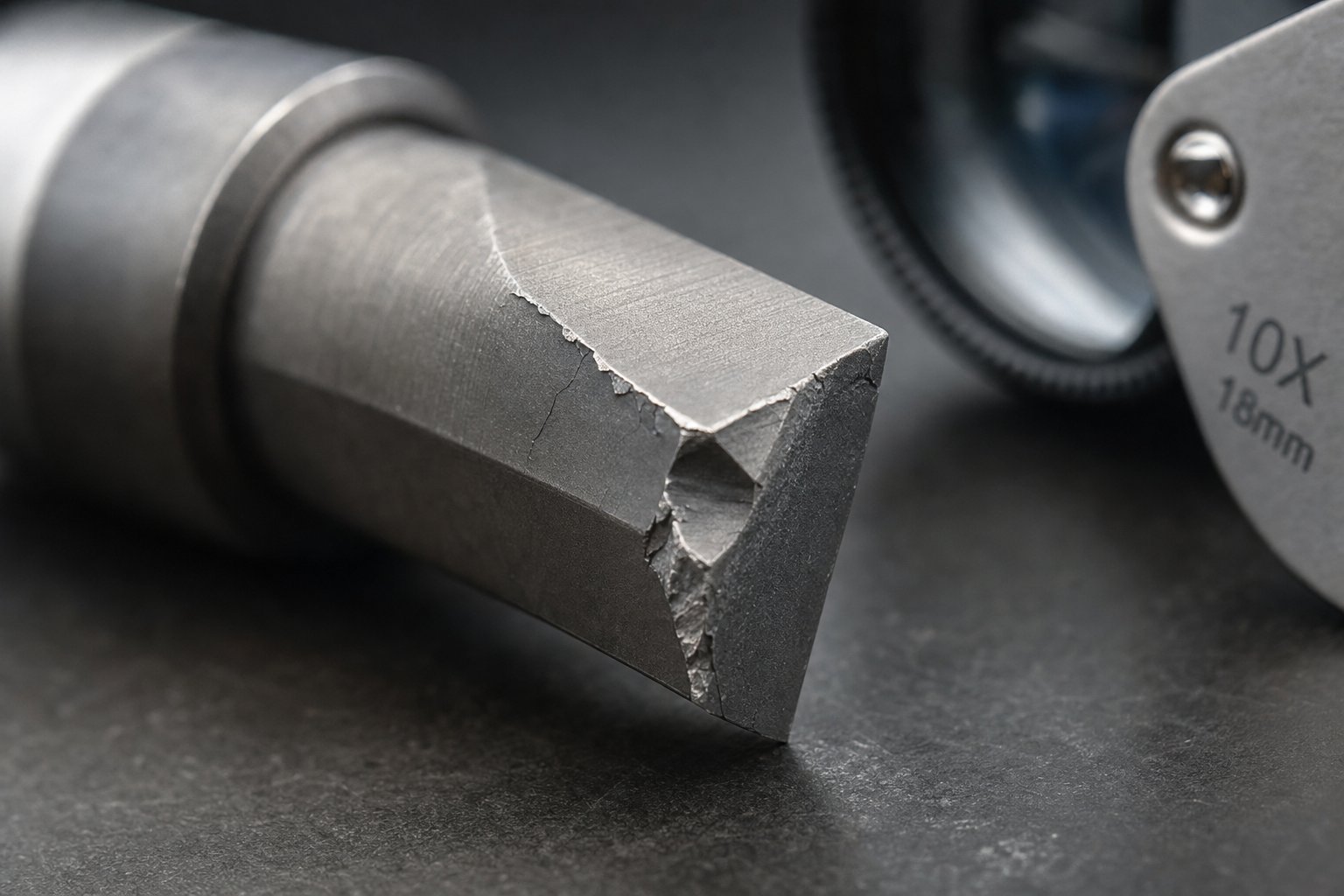

• astillado de bordes- pequeños fragmentos se desprenden de los bordes cortantes, normalmente debido a una desalineación, un-impacto descentrado de la tira o un soporte de respaldo insuficiente. Los bordes afilados y desprotegidos son particularmente vulnerables y las grietas generalmente se inician en áreas de alta concentración de tensiones antes de propagarse rápidamente a través del componente.
• Craqueo térmico- se desarrolla una red de finas grietas superficiales a partir de ciclos repetidos de calentamiento-enfriamiento. A altas velocidades de prensa, incluso pequeñas fluctuaciones de temperatura a lo largo de miles de carreras producen grietas radiales localizadas que se profundizan y eventualmente causan desconchado entre las líneas de grietas.
• Fractura grave- rotura completa del botón del punzón o matriz, normalmente por sobrecarga, defectos de diseño que crean tensión de tracción o un error de alimentación de la tira que provoca un-impacto totalmente descentrado en un componente frágil.

La degradación progresiva incluye:

• Desgaste abrasivo del flanco- pérdida gradual de material en la superficie de trabajo debido al contacto deslizante con el material de la tira abrasiva. Este es en realidad elCausa más frecuente de falla del troquel de carburo.y el modo preferido porque es predecible y no provoca una parada repentina.
• Redondeo de bordes- el filo pierde filo progresivamente, aumentando la altura de las rebabas en las piezas estampadas. Esto indica que se acerca el intervalo de remolido en lugar de un problema de diseño.
• Desgaste por adherencia (excoriación)El material de la pieza de trabajo - se suelda a la superficie de carburo bajo alta fricción y presión, acumulándose hasta que se desprenden trozos de carburo cuando la acumulación se desprende.

La distinción fundamental: el desgaste progresivo le avisa mediante cambios medibles en la calidad de las piezas. Una falla catastrófica te da un golpe roto y una prensa parada. Su objetivo en el estampado de herramientas y matrices con carburo es diseñar la matriz de modo que el desgaste abrasivo siga siendo el modo de falla dominante - y único -.

Diagnóstico de falla prematura de la matriz de carburo

Cuando un componente de carburo falla antes de lo esperado, resista el impulso de culpar a la calidad del material. La mayoría de las fallas prematuras en herramientas progresivas se deben a problemas operativos o de diseño más que a carburos defectuosos. Un enfoque de diagnóstico sistemático reduce rápidamente la causa raíz:

Paso 1: Inspeccione la superficie de la fractura.Fractura intergranular - donde la rotura sigue los límites de los granos y aparece rugosa y granular - indica daño térmico, corrosión de la fase aglutinante o fatiga por sobrecarga cíclica. La fractura transgranular - una superficie de rotura más suave y brillante que corta los granos - apunta a un evento de sobrecarga único, como un tirón de un trozo o un impacto de mala alimentación.

Paso 2: compruebe si hay decoloración.Las áreas de color azul o pajizo-en la superficie del carburo indican que las temperaturas excedieron los 300-400 grados Celsius localmente. Esto indica una entrega de lubricación inadecuada, una velocidad excesiva de la prensa para la aplicación o una presión del separador que genera calor por fricción durante el retroceso de la tira.

Paso 3: Mida las holguras reales.Compare la holgura actual entre el punzón-y-la matriz con las especificaciones. El espacio libre excesivo crea una tensión de flexión lateral en el punzón durante el avance - una condición de carga que el carburo maneja mal. Incluso 0,01 mm de espacio adicional más allá de las especificaciones pueden cambiar la tensión de una compresión segura a una tensión peligrosa en el filo.

Paso 4: Verifique la precisión de la alimentación de la tira.Verifique el encaje del orificio piloto, la longitud de progresión del avance y la alineación de la tira. El impacto des-del centro debido a una tira mal colocada es la causa más común de astillado en matrices progresivas de alta-velocidad. Un error de avance de tan solo 0,05 mm puede concentrar toda la fuerza de corte en un lado del punzón.

Este es el patrón que notará: el soporte insuficiente, el espacio libre excesivo y la mala alimentación de las tiras representan la gran mayoría de las fallas prematuras del carburo. El carburo en sí rara vez falla - el sistema que lo rodea permite condiciones de carga para las que el material nunca fue diseñado para tolerar.

Estrategias preventivas y acciones correctivas

La acción correctiva depende enteramente de hacer coincidir el modo de falla con su causa raíz. La siguiente tabla proporciona una referencia de diagnóstico para los ingenieros de producción que manejan matrices progresivas de carburo:

Algunas estrategias correctivas se aplican a múltiples tipos de fallas y merecen énfasis para cualquiera que utilice herramientas progresivas a velocidad de producción:

• Inspeccione los componentes de carburo en cada reafilado programado - no solo para determinar la profundidad del desgaste, sino también para detectar microfisuras que indiquen el desarrollo de daños térmicos o por fatiga.
• Mantenga un registro que correlacione los eventos de falla con los cambios de lotes de material de tiras, cambios de lotes de lubricantes y ajustes de velocidad de la prensa.
• Verifique que las placas de soporte no hayan desarrollado impresiones o patrones de desgaste que permitan que los componentes de carburo se desplacen bajo carga.
• Mida la precisión real de la alimentación de tiras a velocidad de producción, no solo durante la configuración a baja velocidad.
• Reemplace los resortes y los componentes del extractor según un cronograma preventivo. - los extractores desgastados aumentan la carga de impacto en los punzones de corte durante la extracción de la tira

El tema constante en todos los análisis de fallas es el siguiente: los componentes de carburo fallan porque algo en el sistema de soporte permitió una condición de carga que el diseño no pretendía. Repare el sistema y el carburo funcionará según lo especificado. Ese principio se extiende directamente a la planificación del mantenimiento. - saber con qué frecuencia reafilar, cuánto material eliminar y cuándo un componente ha llegado al final de su vida útil determina si la prima de costo inicial del carburo se traduce en ahorros genuinos de producción.

Economía de mantenimiento y ciclos de reafilado

Saber cuándo falla el carburo es sólo la mitad de la ecuación. Saber cuándo reafilarlo - y cómo esa cadencia de reafilado afecta la economía total de producción - es lo que convierte una matriz progresiva de carburo de una herramienta costosa a una ventaja de costo-por-pieza. Sin embargo, la mayoría de las discusiones sobre herramientas de carburo pasan directamente de las afirmaciones sobre la vida útil de las matrices a las justificaciones de costos sin explicar la mecánica de rectificado que conecta a ambas.

Métodos de rectificado y rectificado de diamantes

No se puede reafilar el carburo con una rueda convencional de óxido de aluminio o carburo de silicio. El material es simplemente demasiado duro. Los componentes de carburo requierendiamante-muela abrasiva- específicamente muelas de diamante con unión de resina-o vitrificada-diseñadas para la eliminación controlada de material en sustratos de carburo de tungsteno.

¿Por qué es importante el tipo de bono? Los discos de diamante con unión de resina- ofrecen una acción de corte más suave que produce acabados superficiales más finos y genera menos calor en la interfaz de rectificado, - fundamental cuando se eliminan solo de 0,02 a 0,05 mm por ciclo de afilado en un punzón de precisión. Las muelas de unión vitrificada-proporcionan una mejor retención de la forma y mayores tasas de eliminación, lo que las hace adecuadas para el rectificado de superficies planas-de botones de matrices y placas de respaldo donde la prioridad es mantener la precisión geométrica en toda la cara.

El acabado de la superficie después del reafilado afecta directamente el rendimiento posterior del troquel. Un punzón de carburo mal rectificado con microfisuras en el subsuelo o daño térmico debido a un rectificado agresivo se astillará en producción mucho antes que uno afilado con la velocidad de rueda, la velocidad de avance y el suministro de refrigerante adecuados. La superficie objetivo termina por debajo de 0,2 micrómetros Ra en los bordes cortantes - cualquier cosa más rugosa crea elevadores de tensión que inician la fractura bajo el impacto repetido del estampado a alta-velocidad.

La conclusión fundamental: podría decirse que un rectificado inadecuado es más peligroso que saltarse un ciclo de rectificado por completo. El daño térmico causado por la molienda en seco o velocidades de avance excesivas introduce microfisuras invisibles que se propagan bajo cargas cíclicas. Un punzón que parece recién afilado bajo una inspección visual puede fracturarse catastróficamente en unos pocos miles de golpes si el daño inducido por el pulido- compromete su integridad subsuperficial.

Intervalos de rectificado y vida útil de los componentes

¿Con qué frecuencia paras la prensa para reafilar? La respuesta depende de tres variables que funcionan simultáneamente: el material que se estampa, la velocidad de la prensa y la altura aceptable de las rebabas en las piezas terminadas. Los indicadores de calidad como la altura de las rebabas, el ancho de la banda de corte-y la deriva dimensional sirven como activadores mensurables que le indican cuándo debe realizarse un reafilado - y no recuentos de golpes arbitrarios impresos en un programa de mantenimiento.

Para el estampado progresivo de tiradas largas-en carburo, los intervalos de reafilado suelen oscilar entre 500.000 y 2 millones de visitas, dependiendo de la gravedad de la aplicación. Compare esto con los equivalentes de acero para herramientas que procesan el mismo material a la misma velocidad, donde el reafilado se debe realizar cada 50.000 a 200.000 golpes. La diferencia no es solo la frecuencia - sino también la eliminación de existencias por ciclo. Los bordes de carburo se degradan de manera más uniforme y requieren menos eliminación de material para restaurar un perfil de corte afilado, lo que significa que cada reafilado cuesta menos en pérdida de material y cada componente sobrevive a más ciclos de afilado totales antes de alcanzar su longitud funcional mínima.

Mire la columna de producción acumulada. Un punzón de carburo que sobrevive a 60 ciclos de reafilado con una eliminación de 0,03 mm por ciclo pierde solo 1,8 mm de longitud total a lo largo de su vida útil -, lo que produce entre 40 y 80 millones de piezas en el proceso. Un equivalente de acero para herramientas que consume 0,10 mm por reafilado en 25 ciclos alcanza su longitud mínima después de producir quizás de 3 a 5 millones de piezas. El costo por-remolido del carburo es mayor, pero la operación se realiza con mucha menos frecuencia y cada componente produce un orden de magnitud más de piezas antes de reemplazarlas.

Elaboración de un programa de mantenimiento para troqueles progresivos de carburo

Un programa de mantenimiento estructurado evita los dos peores resultados: detener la prensa reactivamente porque la calidad pasó desapercibida, o reafilar demasiado pronto y desperdiciar una vida útil productiva del troquel. Para cualquier empresa de estampado progresivo que utilice herramientas de carburo en un volumen de producción, el cronograma debe basarse en indicadores mensurables en lugar de contar únicamente con recuentos de golpes fijos.

Intervalos prácticos de inspección para matrices progresivas de carburo:

• Cada turno:Control visual para detectar astillas o grietas; verificar la entrega de lubricación; confirmar la precisión de la alimentación de la tira y el compromiso del piloto
• Cada 100.000-300.000 brazadas:Mida la altura de las rebabas en piezas de muestra en todas las estaciones de corte; verificar la tendencia dimensional en características críticas utilizando datos SPC; inspeccionar las superficies de carburo para detectar decoloración que indique eventos térmicos
• En el momento del reamolado (basado en la calidad-):Retire los componentes para el rectificado con diamante cuando la altura de las rebabas exceda las especificaciones o las dimensiones se acerquen a los límites de control; documentar la eliminación de material y el acabado de la superficie post-esmerilado; Inspeccione si hay microfisuras antes de la reinstalación.
• Cada 3-5 ciclos de rectificado:Auditoría dimensional completa de todos los componentes de carburo; verificar el estado de la placa de respaldo en busca de impresiones o desgaste; comprobar la interferencia-integridad de retención de ajuste; medir la longitud restante del componente contra el umbral funcional mínimo
• Al 70-80% de la vida total estimada:Planificar adquisiciones de reemplazo; programar una ventana de reconstrucción para evitar fallos a mitad de ejecución-

Los desencadenantes del reemplazo son sencillos: cuando un componente alcanza su longitud funcional mínima (determinada por el diseño de la matriz-arriba), cuando la inspección revela grietas en el subsuelo que el rectificado no puede eliminar, o cuando el rendimiento dimensional ya no se recupera según las especificaciones después del reafilado. A los proveedores les gustaYICHENRespalde a los equipos de producción con troqueles de estampado progresivos diseñados para ciclos de mantenimiento extendidos y repetibilidad consistente en campañas de alto volumen-, lo que reduce el tiempo de inactividad no planificado a través de diseños que maximizan la vida útil del triturado y la accesibilidad de los componentes.

La economía del mantenimiento cuenta una historia clara: el carburo cuesta más por evento de reafilado pero produce muchísimo más piezas por vida útil del componente. Sin embargo, esa matemática solo funciona si se captura en un marco de costo total-de-propiedad que tenga en cuenta el tiempo de inactividad, el desperdicio y la frecuencia de reemplazo - y no solo la línea de pedido en una factura molida.

Costo total de propiedad y decisiones de abastecimiento

Esa factura molida es donde comienzan la mayoría de las comparaciones de costos - y donde inducen a error. Un juego de troqueles progresivos de carburo puede costar de 3 a 5 veces más que su equivalente de acero para herramientas en el momento de la compra. Pero el precio de compra es una sola línea en un libro de contabilidad mucho más largo. Los equipos de ingeniería que evalúan las herramientas basándose únicamente en el costo inicial pagan constantemente de más por pieza-porque nunca tienen en cuenta los gastos posteriores que se acumulan a lo largo de millones de ciclos de producción.

Inversión inicial versus costo por pieza de por vida

La paradoja del costo funciona así: un troquel progresivo construido con componentes de desgaste de carburo podría tener un precio de 60.000 dólares, mientras que un troquel de acero para herramientas comparable cuesta 18.000 dólares. En una orden de compra, la elección parece obvia. Pero si ampliamos el cálculo a una campaña de producción de cinco-años, las cifras se invierten.

La fórmula que importa es sencilla:

Costo por pieza=(Costo inicial del troquel + Costos totales de remolido + Costos de tiempo de inactividad + Costos de componentes de reemplazo) / Total de piezas producidas

Considere un escenario del mundo-real. Un troquel progresivo de acero para herramientas que produce terminales de conectores eléctricos a 1000 SPM requiere reafilado cada 150 000 golpes, genera aproximadamente 20 horas de tiempo de inactividad no planificado por año debido a eventos de desgaste prematuro y necesita un reemplazo completo del punzón después de 3 millones de piezas. Un troquel de carburo que utiliza la misma pieza se reafila cada 1,2 millones de golpes, produce un mínimo de paradas no planificadas y entrega 30 millones de piezas antes del reemplazo del punzón. Incluso con el mayor costo de remolido por evento del carburo, el costo total de propiedad favorece al carburo una vez que los volúmenes de producción superan aproximadamente los 2 millones de piezas - el punto en el que los costos acumulados de mantenimiento, tiempo de inactividad y reemplazo del acero para herramientas superan la prima inicial del carburo.

El umbral de rentabilidad cambia según la abrasividad del material y la velocidad de la prensa. Para aplicaciones abrasivas como laminaciones de acero al silicio o acero inoxidable endurecido, la economía del carburo se vuelve favorable a partir de 500.000 piezas. Para materiales más blandos a velocidades moderadas, es posible que el crossover no llegue hasta los 5 millones de piezas - un volumen que algunos programas nunca alcanzan.

Factores de retorno de la inversión más allá de la vida útil

La vida aparece en los titulares, pero los beneficios de costos secundarios a menudo inclinan la decisión de manera más decisiva. Estos factores rara vez aparecen en las cotizaciones de herramientas, pero afectan directamente la rentabilidad de la producción:

• Tasas de desperdicio reducidas- El carburo mantiene la tolerancia en toda su longitud, lo que elimina la desviación dimensional que produce-piezas fuera de-especificaciones a medida que el acero para herramientas se desgasta entre reafilados.
• Menos paradas de línea- Los intervalos de remolido extendidos significan menos paradas de prensa, menos cambios de matrices y porcentajes de OEE más altos en líneas de alta-velocidad
• Menor carga de inspección-de calidad- Las dimensiones estables reducen la frecuencia de-verificaciones en el proceso y las intervenciones de SPC necesarias para detectar la deriva
• Inventario de repuestos reducido- Los componentes de carburo duran más, por lo que dispone de menos punzones, botones de troquel y pilotos de repuesto
• Ventanas de mantenimiento comprimidas- Cuando los remolidos ocurren con menos frecuencia, los equipos de mantenimiento dedican menos tiempo acumulado al servicio del troquel, aunque cada evento individual lleva más tiempo.
• Calidad constante de las piezas para el montaje posterior- Una estabilidad dimensional más estricta a lo largo de toda la producción reduce las tasas de rechazo en las operaciones de ensamblaje del cliente

Un análisis exhaustivo del ROI normalmente muestra retornos totales que superan el cálculo por pieza-entre un 30 y un 50 por ciento cuando se cuantifican estos factores secundarios. Para troqueles automotrices que ejecutan programas de varios-años en gran volumen, los ahorros secundarios por sí solos pueden justificar la prima de carburo antes de que la extensión de la vida útil del troquel entre en la ecuación.

Adquisición de matrices de estampado de carburo progresivo para la producción

Seleccionar un fabricante de troqueles progresivos no es una decisión de compra de productos básicos. El grado de carburo, la precisión del rectificado y la ingeniería de diseño detrás de la matriz determinan si realmente se capturan los aspectos económicos del ciclo de vida descritos anteriormente - o si se termina con una herramienta costosa que se astilla prematuramente porque el proveedor tomó atajos en el soporte de respaldo o en la selección del grado.

Al evaluar fabricantes de troqueles progresivos para programas de estampado progresivo OEM, priorice estas capacidades:

• YICHEN- Se especializa en herramientas de matriz progresiva de alto- volumen con soporte de ingeniería para ciclos de mantenimiento extendidos, repetibilidad estricta y producción en masa escalable. Relevante para los equipos que obtienen troqueles de estampado progresivos para aplicaciones automotrices y electrónicas OEM que requieren precisión de conformado en múltiples estaciones a lo largo de millones de golpes.
• Trazabilidad del grado de carburo- El proveedor debe documentar el tamaño del grano de WC, el porcentaje de aglomerante y la dureza de cada componente de carburo instalado. Sin trazabilidad, no se pueden diagnosticar modos de falla ni verificar que los componentes de reemplazo coincidan con las especificaciones originales.
• Capacidad interna-de pulido de diamantes- Los proveedores que rectifican sus propios componentes de carburo controlan la calidad del acabado de la superficie y pueden verificar la integridad posterior-al rectificado. El rectificado subcontratado introduce el riesgo de daño térmico por parte de talleres que no están familiarizados con los parámetros específicos del carburo-.
• Equipos de verificación de tolerancia.- La inspección CMM, la medición óptica y la perfilometría de superficies deben ser estándar. Solicite datos de Cpk sobre dimensiones críticas, no solo informes de aprobación/reprobación.
• Soporte de ingeniería de producción.- Los mejores proveedores de troqueles progresivos no se limitan a fabricar herramientas. Colaboran en la optimización del diseño de las tiras, la validación de la velocidad de la prensa y la planificación del mantenimiento que maximiza su retorno durante todo el ciclo de vida del troquel.

Para los equipos de adquisiciones que evalúan múltiples proveedores de estampados progresivos, solicite proyecciones de costos del ciclo de vida - no solo cotizaciones de herramientas. Un proveedor que confíe en su ingeniería proyectará los intervalos de remolido, la vida útil esperada del dado y el costo total por pieza en el volumen indicado. Los proveedores que sólo cotizan el precio de compra le piden implícitamente que absorba el riesgo de una economía de mantenimiento desconocida.

La decisión de invertir en una matriz progresiva de carburo es, en última instancia, una decisión de estrategia de producción, no una compra de herramientas. Cuando los volúmenes justifican los cálculos, cuando las tolerancias exigen estabilidad en millones de piezas y cuando las velocidades de la prensa van más allá de lo que el acero para herramientas puede soportar, el carburo - ofrece rendimientos que se agravan en cada turno que realiza el troquel. La clave es asociarse con un fabricante de troqueles progresista cuya profundidad de ingeniería coincida con el potencial del material.

Preguntas frecuentes sobre matrices de estampado de carburo progresivo

1. ¿Cuál es la diferencia entre un troquel de estampado de carburo progresivo y un troquel progresivo estándar?

Un troquel progresivo estándar utiliza aceros para herramientas convencionales como D2 o M2 para sus componentes de desgaste, mientras que un troquel de estampado de carburo progresivo reemplaza punzones, botones de troquel y pilotos críticos con carburo de tungsteno. Los componentes de carburo alcanzan una dureza de 89-93 HRA y ofrecen una conductividad térmica aproximadamente el doble que la del acero para herramientas, lo que permite tolerancias más estrictas por debajo de más o menos 0,01 mm y una vida útil de la matriz que abarca de 5 a 30 millones de golpes en comparación con los 500 K a 3 millones de los equivalentes de acero. La compensación es un costo inicial más alto (3-5 veces) y un enfoque de diseño que toma en cuenta la menor resistencia a la tracción y fragilidad del carburo.

2. ¿Cuándo debo elegir carburo en lugar de acero para herramientas revestido para componentes de troqueles progresivos?

El carburo se convierte en la opción preferida cuando su aplicación combina cualquiera de estos factores: velocidades de prensa superiores a 800 golpes por minuto, materiales abrasivos en tiras como acero al silicio o cobre berilio, requisitos de tolerancia inferiores a más o menos 0,01 mm en tiradas de más de 2 millones de piezas o frecuencia de rectificado en acero para herramientas que provoca más de una parada de línea por turno. El acero para herramientas recubierto funciona bien para volúmenes moderados entre 500.000 y 3 millones de piezas en materiales menos abrasivos, pero una vez que el recubrimiento se desgasta después del reafilado, se pierde por completo el beneficio de rendimiento y se debe volver a aplicar cada ciclo.

3. ¿Con qué frecuencia es necesario reafilar los componentes del troquel progresivo de carburo?

Los intervalos de reafilado para componentes de carburo suelen oscilar entre 500.000 y 2 millones de golpes, en comparación con 50.000 a 200.000 para acero para herramientas que ejecutan la misma aplicación. El intervalo real depende de la abrasividad del material, la velocidad de la prensa y la altura aceptable de las rebabas en las piezas terminadas. El carburo también requiere menos eliminación de material por ciclo de afilado (0,02-0,05 mm frente a 0,05-0,15 mm para el acero), lo que permite entre 30 y 60 reafilados en total antes del reemplazo. Esto significa que un único punzón de carburo puede producir entre 15 y 80 millones de piezas durante toda su vida útil. Proveedores como YICHEN diseñan sus matrices de estampado progresivo para ciclos de mantenimiento extendidos que maximizan la vida útil del triturado y reducen el tiempo de inactividad no planificado.

4. ¿Qué causa la falla prematura en los troqueles progresivos de carburo?

La mayoría de las fallas prematuras del carburo se deben a problemas del sistema más que a defectos del material. Las causas principales son un soporte de respaldo insuficiente que permite cargas de flexión, una holgura excesiva del troquel que crea tensión lateral en los punzones, un mal avance de las tiras que produce impactos descentrados-y daños térmicos debido a una lubricación inadecuada a altas velocidades. El diagnóstico de la causa raíz implica inspeccionar las superficies de fractura (patrones intergranulares versus transgranulares), verificar la decoloración térmica, medir las holguras reales según las especificaciones y verificar la precisión de la alimentación de la tira a la velocidad de producción. Abordar estos problemas a nivel del sistema-en lugar de simplemente reemplazar componentes evita fallas recurrentes.

5. ¿Cómo calculo el costo real de un troquel de estampado de carburo progresivo versus el acero para herramientas?

El costo total de propiedad utiliza esta fórmula: costo inicial del troquel más costos totales de remolido más costos de tiempo de inactividad más costos de componentes de reemplazo, dividido por el total de piezas producidas. Una matriz de carburo que cuesta 3-5 veces más por adelantado normalmente cubre alrededor de 2 millones de piezas para aplicaciones abrasivas y ofrece un menor costo-por-pieza más allá de ese umbral. Los ahorros secundarios incluyen una reducción de los desechos debido a tolerancias estables, menos paradas de línea, una menor frecuencia de inspección de calidad y un menor inventario de componentes de repuesto. Para programas de automoción y electrónica que ejecutan decenas de millones de piezas, la economía del ciclo de vida del carburo puede superar al acero para herramientas entre un 30 y un 50 por ciento cuando se cuantifican todos los factores.
